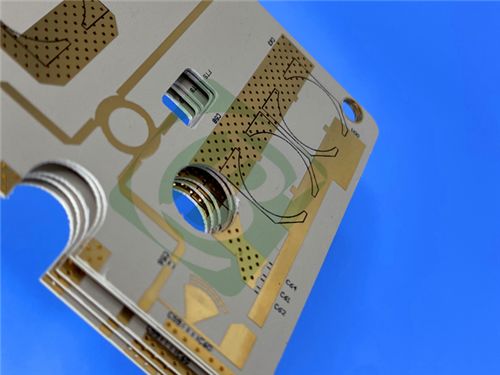

Wir präsentieren unsere hochleistungsfähigen, doppelschichtigen, starren Leiterplatten, die fachkundig mit RF-10-Material gefertigt wurden.Diese fortschrittliche Leiterplatte ist für Präzisions-HF-Anwendungen entwickelt, bei denen Größenreduzierung und Signalintegrität von entscheidender Bedeutung sind, so dass es die ideale Wahl für Antennensysteme, Satellitenkomponenten und Luft- und Raumfahrttechnologien ist.
Die Aufstellung dieses PCB besteht aus:
- Kupferschicht 1: 35 μm (1 oz)
- RF-10 Kern: 0,254 mm (10 Mil)
- Kupferschicht 2: 35 μm (1 oz)
Einzelheiten zu PCB
|
Parameter
|
Spezifikation
|
|
Ausgangsmaterial
|
RF-10
|
|
Anzahl der Schichten
|
2 Schichten
|
|
Abmessungen des Boards
|
45 mm x 50 mm (± 0,15 mm)
|
|
Mindestspuren-/Raumbereich
|
6/5 ml
|
|
Mindestgröße des Lochs
|
0.3 mm
|
|
Blinde Wege
|
- Nein.
|
|
Endplattendicke
|
0.3 mm
|
|
Fertiges Cu-Gewicht
|
1 Unze (1,4 ml)
|
|
Durch Plattierungstärke
|
20 μm
|
|
Oberflächenbearbeitung
|
Immersionsgold
|
|
Spitze der Seidenwand
|
- Nein.
|
|
Unterseidenseide
|
- Nein.
|
|
Top-Lötmaske
|
- Nein.
|
|
Maske für die Unterspülung
|
- Nein.
|
|
Elektrische Prüfung
|
100% vor der Verbringung geprüft
|
Eigenschaften und Vorteile von RF-10-Material
Dielektrische Eigenschaften
Das RF-10-Laminat verfügt über eine hohe dielektrische Konstante von 10,2 ± 0,3 bei 10 GHz, was eine signifikante Verringerung der Schaltkreisgröße ermöglicht und gleichzeitig eine ausgezeichnete Signalintegrität für kompakte HF-Konstruktionen gewährleistet.
Eigenschaften von extrem geringen Verlusten
Mit einem niedrigen Verlustfaktor von 0,0025 bei 10 GHz minimiert RF-10 den Signalverlust und eignet sich somit hervorragend für Hochfrequenzanwendungen wie GPS-Antennen und Satellitenkommunikation.
Wärmeeffizienz
Die CTE-Werte für RF-10 zeigen eine außergewöhnliche Stabilität:
- X-Achse: 16 ppm/°C
- Y-Achse: 20 ppm/°C
- Z-Achse: 25 ppm/°C
Diese Werte gewährleisten eine zuverlässige Leistung bei Temperaturschwankungen.
Weitere Vorteile
- hohe Wärmeleitfähigkeit (0,85 W/mk) für eine wirksame Wärmeableitung
- Minimale Feuchtigkeitsabsorption (0,08%) für die Umweltbeständigkeit
- Flammbarkeit von V-0 für die Sicherheitskonformität
- hervorragende Haftung an glatten Kupferoberflächen
- Überlegene Dimensionsstabilität für Präzisionsanwendungen
Typische Anwendungen
Die einzigartigen Eigenschaften von RF-10 machen es ideal für anspruchsvolle RF-Anwendungen:
- Mikrostrip-Patch-Antennen: Kompakte, leistungsstarke Konstruktionen ermöglichen
- GPS-Antennen: für präzise Positionierungssysteme
- Passive Komponenten: Filter, Kupplungen und Leistungsabteilungen
- Systeme zur Vermeidung von Kollisionen mit Luftfahrzeugen: Flugsicherheit im kritischen Flugbetrieb
- Satellitenkomponenten: Zuverlässiger Betrieb im Weltraum
- 5G-Kommunikationssysteme: Unterstützung von Netzen der nächsten Generation
Konformität und Normen
Diese Leiterplatte erfüllt strenge IPC-Klasse-2-Standards, um eine gleichbleibende Qualität und Zuverlässigkeit zu gewährleisten.
Weltweite Verfügbarkeit
Wir bieten weltweiten Versand mit zuverlässiger Lieferung an Ingenieure und Hersteller in allen Regionen.
Schlussfolgerung
Unsere doppelgeschichtete RF-10 Leiterplatte stellt eine optimale Balance zwischen Leistung und Wert für RF-Anwendungen dar, die eine Miniaturisierung der Schaltung erfordern.ausgezeichnete thermische Eigenschaften, und bewährte Zuverlässigkeit, bietet diese Lösung eine hervorragende Leistung in kompakten Konstruktionen.Sie wählen eine kostengünstige Lösung, die keine Kompromisse bei der Qualität macht - perfekt für Ihre anspruchsvollsten HF-AnwendungenKontaktieren Sie uns noch heute, um zu besprechen, wie dieses PCB Ihr nächstes Projekt verbessern kann.
