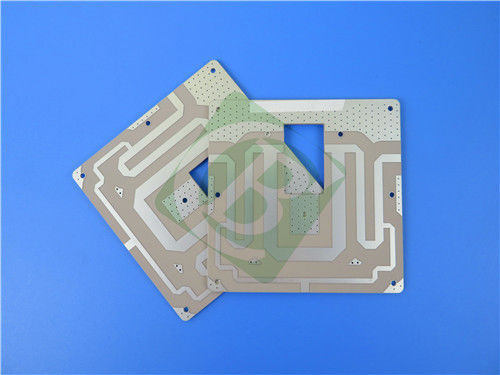

Unsere präzise gefertigten 2-schichtigen starren Leiterplatten verwenden das hochwertige organisch-keramische Laminat RF-35 von Taconic und bieten eine außergewöhnliche Leistung für kommerzielle Mikrowellen- und HF-Anwendungen.Ausgelegt für Zuverlässigkeit und Kosteneffizienz, ist dieses PCB die ideale Wahl für Leistungsverstärker, Filter und verschiedene passive Komponenten.
Die Aufstellung dieses PCB besteht aus:
- Kupferschicht 1: 35 μm (1 oz)
- RF-35 Kern: 0,254 mm (10 Mil)
- Kupferschicht 2: 35 μm (1 oz)
Einzelheiten zu PCB
| Parameter |
Spezifikation |
| Ausgangsmaterial |
RF-35 |
| Anzahl der Schichten |
2 Schichten |
| Abmessungen des Boards |
71 mm x 60 mm (± 0,15 mm) |
| Mindestspuren-/Raumbereich |
4/6 ml |
| Mindestgröße des Lochs |
0.2 mm |
| Blinde Wege |
- Nein. |
| Endplattendicke |
0.3 mm |
| Fertiges Cu-Gewicht |
1 Unze (1,4 ml) |
| Durch Plattierungstärke |
25 μm |
| Oberflächenbearbeitung |
Untertauchen Silber |
| Spitze der Seidenwand |
Weiß |
| Unterseidenseide |
- Nein. |
| Top-Lötmaske |
- Nein. |
| Maske für die Unterspülung |
- Nein. |
| Elektrische Prüfung |
100% vor der Verbringung geprüft |
Merkmale und Vorteile von RF-35 MateriaIch...
Dielektrische Eigenschaften
Das RF-35-Laminat weist eine stabile dielektrische Konstante von 3,5 bei 1,9 GHz auf und bietet eine gleichbleibende Signalleistung für Mikrowellenanwendungen, die eine präzise Impedanzkontrolle erfordern.
Eigenschaften mit geringem Verlust
Mit einem Abfallfaktor von nur 0,0018 bei 1,9 GHz minimiert RF-35 den Energieverlust und ist somit ideal für Hochfrequenzanwendungen wie Leistungsverstärker und drahtlose Systeme geeignet.
Wärmeeffizienz
Die CTE-Werte für RF-35 sind für elektronische Anwendungen optimiert:
- X-Achse: 19 ppm/°C
- Y-Achse: 24 ppm/°C
- Z-Achse: 64 ppm/°C
Diese Kennzahlen sorgen dafür, dass das PCB unter thermischer Belastung seine Integrität und Leistung beibehält.
Weitere Vorteile
- hohe dielektrische Abbruchfestigkeit (41 kV)
- UL-94 V0 Brandfähigkeit
- Ausgezeichnete Oberflächenglattheit für präzise HF-Anwendungen
- Gute Schälfestigkeit für eine zuverlässige Montage
- Kosteneffiziente Lösung für kommerzielle Anwendungen
Typische Anwendungen
Die Vielseitigkeit dieser PCB macht sie für verschiedene Hochleistungsanwendungen geeignet, darunter:
- Leistungsverstärker: Unterstützt ein effizientes Leistungsmanagement in kompakten Konstruktionen
- Filter und Kupplungen: Notwendig für die Signalkonditionierung und -verteilung
- Drahtlose Infrastruktur: Komponenten der Basisstation, die eine stabile Leistung erfordern
- Prüfgeräte: Messsysteme mit hoher Präzision
- Kommerzielle Mikrowellensysteme: Kosteneffiziente Lösungen für die Massenproduktion
- HF-Module: Kompaktes Design für moderne Kommunikationssysteme
Konformität und Normen
Dieses PCB entspricht den Standards der IPC-Klasse 2, um sicherzustellen, dass es die Branchenstandards für Zuverlässigkeit und Qualität erfüllt.bereit für eine nahtlose Integration in die Herstellungsprozesse.
Weltweite Verfügbarkeit
Dieses PCB ist für den weltweiten Versand erhältlich, so dass es für Hersteller und Ingenieure auf der ganzen Welt zugänglich ist.
Schlussfolgerung
Diese 2-schichtige starre Leiterplatte mit RF-35-Konstruktion ist eine leistungsstarke Lösung, die auf die Anforderungen kommerzieller Mikrowellenanwendungen zugeschnitten ist.genaue Spezifikationen, und strenge Tests machen es zu einer idealen Wahl für Ingenieure und Hersteller, die zuverlässigkeit und Leistung zu wettbewerbsfähigen Kosten suchen.Sie investieren in eine dauerhafte und effiziente Lösung, die Ihre Produkte und Anwendungen verbessertKontaktieren Sie uns noch heute, um Ihre spezifischen Anforderungen zu besprechen.
