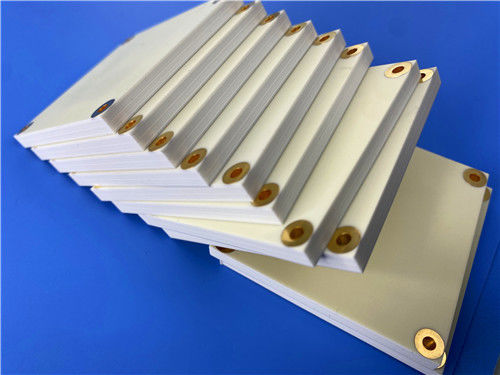

2-Schicht-PCB TP980 7,62 mm dick ENIG mit elektroless Nickel Immersion Gold Beschichtung

Wir freuen uns, unsere leistungsstarke doppelseitige Leiterplatte vorzustellen, aus dem innovativen Material TP980.Diese PCB erfüllt die strengen Anforderungen der heutigen Elektronik., so dass es eine ausgezeichnete Wahl für Projekte in den Bereichen Satellitennavigation, Raketentechnologie und miniaturisierte Antennen ist.

Details zum Bau

Diese doppelseitige Leiterplatte wurde mit TP980 mit hoher Präzision gefertigt, einem Hochfrequenz-Thermoplastmaterial, das eine bemerkenswerte Leistung bietet.

Zu den wichtigsten Konstruktionsdetails gehören:

- Ausgangsmaterial: TP980


- Schichtzahl: doppelseitig


- Abmessungen der Bretter: 185 mm x 185 mm, mit einer Toleranz von ±0,15 mm, die für komplizierte Entwürfe eine hohe Präzision gewährleistet.


- Minimaler Spurenbereich: 6/6 Millimeter, so daß ein kompakter und effizienter Layout möglich ist.


- Mindestlochgröße: 0,8 mm, für verschiedene Bauteile.


- Endplattendicke: 7,7 mm, was zu einem robusten Design beiträgt.


- Fertiges Kupfergewicht: 1 Unze (1,4 Mil) auf den Außenschichten, was eine ausreichende Stromübertragungsfähigkeit bietet.


- Durch Plattierungstärke: 20 μm, was die Zuverlässigkeit der Verbindung erhöht.


- Oberflächenveredelung: Elektroless Nickel Immersion Gold (ENIG), die eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit gewährleistet.


- Elektrische Prüfung: Jede Leiterplatte wird vor dem Versand zu 100% elektrisch getestet, um ihre Funktionalität zu gewährleisten.

PCB-Stackup

Der Stapel dieser PCB ist für eine optimale Leistung ausgelegt und besteht aus:

- Kupferschicht 1: 35 μm
- TF980 Kern: 7,62 mm (300 mil)
- Kupferschicht 2: 35 μm

Qualitätssicherung

Die Qualität hat bei unserem Herstellungsprozess oberste Priorität. Unsere PCBs werden nach den IPC-Klasse-2-Standards hergestellt, um sicherzustellen, dass sie die Branchenstandards für Zuverlässigkeit und Leistung erfüllen.Jede Einheit wird strengen elektrischen Prüfungen unterzogen, um die Funktionalität zu bestätigen und das Risiko von Mängeln zu minimieren.

Eigenschaften des Materials TP980

TP980 ist ein einzigartiges thermoplastisches Material, das Keramik und Polyphenylenoxidharz (PPO) ohne Glasfaserverstärkung kombiniert.Diese charakteristische Zusammensetzung ermöglicht die präzise Einstellung der dielektrischen KonstanteDie wichtigsten Merkmale des TP980 sind:

- Dielektrische Konstante (Dk): 9,8 ± 0,2 bei 10 GHz, was eine ausgezeichnete Signalintegrität gewährleistet.


- Dissipationsfaktor: 0,0012 bei 10 GHz, so daß ein minimales Signalverlust gewährleistet ist.


- Niedriger thermischer Koeffizient von Dk: -40 ppm/°C, die Stabilität über einen breiten Temperaturbereich (-55°C bis 150°C) hinweg erhalten wird.


- Wärmeleitfähigkeit: 0,65 W/mk, was eine effektive Wärmeableitung ermöglicht.


- Feuchtigkeitsabsorption: 0,01%, was die Zuverlässigkeit in feuchten Umgebungen erhöht.


- Entflammbarkeit: UL 94-V0, die Sicherheit in verschiedenen Anwendungen gewährleistet.

Vorteile der Verwendung von TP980-PCB

Die Vorteile der Wahl unseres TP980-Doppelseiten-PCBs sind erheblich:

1Verbesserte Leistung: Die hohe dielektrische Konstante des Materials und der niedrige Ablösungsfaktor tragen zu einer überlegenen Signalintegrität bei, was es für Hochfrequenzanwendungen ideal macht.


2- Thermische Stabilität: Der niedrige thermische Koeffizient sorgt für eine Leistungsstabilität über einen breiten Temperaturbereich, was für anspruchsvolle Umgebungen von entscheidender Bedeutung ist.


3Zuverlässigkeit: Die Kombination aus geringer Feuchtigkeitsabsorption und hoher Entflammbarkeit erhöht die Zuverlässigkeit und Sicherheit der PCB und verringert das Risiko von Ausfällen bei kritischen Anwendungen.


4. Konstruktionsflexibilität: Die präzise Anpassung der dielektrischen Konstante ermöglicht maßgeschneiderte Lösungen, die einem breiten Spektrum von Schaltkreisanforderungen gerecht werden.

Typische Anwendungen

TP980 PCB ist für verschiedene Hochleistungsanwendungen geeignet, darunter:

- Globale Satellitennavigationssysteme: Gewährleistung einer genauen Positionierung und zuverlässiger Leistung in schwierigen Umgebungen.


- Raketentechnologie: Bereitstellung der notwendigen Haltbarkeit und Leistung für kritische Verteidigungsanwendungen.


- Zündstofftechnik: Präzise Zeitplanung und Steuerung von Waffensystemen.


- Miniaturisierte Antennen: Unterstützung von kompakten Konstruktionen ohne Beeinträchtigung der Leistung.

Weltweite Verfügbarkeit

Diese leistungsstarke Leiterplatte ist weltweit erhältlich, so dass Kunden in verschiedenen Regionen auf unsere fortschrittlichen Lösungen für ihre elektronischen Projekte zugreifen können.

Schlussfolgerung

Zusammenfassend stellt die TP980-PCB den Höhepunkt der Zuverlässigkeit und Leistung im Bereich der Hochfrequenzelektronik dar.und strenge QualitätssicherungDurch die Auswahl von TP980 PCB können Kunden ihre Entwürfe verbessern und den Erfolg ihrer Projekte sicherstellen.Kontaktieren Sie uns noch heute, um mehr zu erfahren und ein Angebot für Ihr nächstes Projekt anzufordern!
