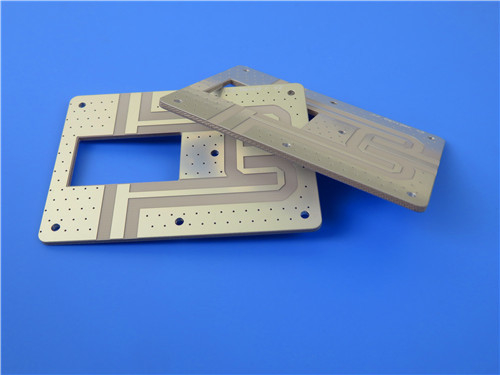

RF-10 PCB Doppelseitige 60mil 1,524mm Eintauchenblech fertiggestellt

Da die Nachfrage nach fortschrittlichen elektronischen Lösungen wächst, war der Bedarf an hochwertigen Leiterplatten (PCBs) noch nie so kritisch.mit einer Breite von mehr als 20 mm,, bietet eine außergewöhnliche Leistung für eine Vielzahl von Anwendungen, insbesondere im Bereich der HF.

1. technische Spezifikationen

PCB-Konstruktion

- Basismaterial: RF-10, ein Verbundwerk aus keramisch gefülltem PTFE und gewebter Glasfaser.


- Abmessungen der Platten: 64 mm x 45,7 mm (± 0,15 mm), was einen kompakten Formfaktor bietet.


- Endplattenstärke: 1,6 mm, die für Langlebigkeit und Robustheit sorgt.


- Fertiges Kupfergewicht: 1 Unze (1,4 Mil) für die äußeren Schichten, die eine effiziente Signalübertragung ermöglichen.


- Minimaler Spurenbereich: 4/6 Millimeter, so dass hohe Dichte entsteht.


- Mindestlochgröße: 0,4 mm, für verschiedene Komponenten.


- Durch Plattierungstärke: 20 μm, um zuverlässige Verbindungen sicherzustellen.


- Oberflächenveredelung: Eintauchzinn mit hervorragender Schweißfähigkeit und Korrosionsbeständigkeit.


- Elektrische Prüfung: Jede Leiterplatte wird vor dem Versand einer elektrischen Prüfung zu 100% unterzogen, um die Zuverlässigkeit zu gewährleisten.

PCB-Stackup

- Kupferschicht 1: 35 μm (1 oz)
- RF-10-Kern: 60 millimeter, mit hervorragenden dielektrischen Eigenschaften.
- Kupferschicht 2: 35 μm (1 oz)

2Vorteile des RF-10-Materials

Hohe Dielektrikkonstante

Mit einer dielektrischen Konstante von 10,2 ± 0,3 bei 10 GHz ermöglicht RF-10 eine signifikante Größenreduzierung von HF-Schaltungen.

Niedriger Dissipationsfaktor

RF-10 verfügt über einen Verlustfaktor von 0,0025 bei 10 GHz, wodurch der Energieverlust minimiert und die Gesamtleistung der Schaltung verbessert wird.Diese Eigenschaft ist für Hochfrequenzanwendungen von entscheidender Bedeutung, bei denen die Signalintegrität von größter Bedeutung ist.

Ausgezeichnete Stabilität der Abmessungen

Die dünn gewebte Glasfaserverstärkung bietet eine verbesserte Steifigkeit und Dimensionsstabilität.Sicherstellung, dass das PCB den Belastungen der Herstellung und des Betriebs standhält, ohne die Leistung zu beeinträchtigen.

Hohe Wärmeleitung

Mit einer Wärmeleitfähigkeit von 0,85 W/mk verwaltet RF-10 die Wärme effektiv und eignet sich somit für Hochleistungsanwendungen, bei denen eine thermische Steuerung unerlässlich ist.

Flammbarkeit

Das Material ist für seine Entflammbarkeit V-0 eingestuft und bietet eine zusätzliche Sicherheitsschicht für Anwendungen in empfindlichen Umgebungen.

3. Anwendungen

- Mikrostrip Patch Antennen: Ideal für drahtlose Kommunikationssysteme.


- GPS-Antennen: Sicherstellung der genauen Positionierung und Navigation.


- Passive Komponenten: Filter, Kupplungen und Leistungsabteilungen, die für die Signalverarbeitung unerlässlich sind.


- Systeme zur Vermeidung von Kollisionen mit Luftfahrzeugen: Verbesserung der Sicherheit im Luftverkehr.


- Satellitenkomponenten: Unterstützung einer zuverlässigen Kommunikation in Raumfahrtanwendungen.

4Qualitätssicherung und Konformität

Alle unsere Leiterplatten werden nach IPC-Klasse-2-Standards hergestellt, um hohe Qualität und Zuverlässigkeit zu gewährleisten.Gewährleistung, dass jedes Gremium wie vorgesehen funktioniert.

5. Globale Verfügbarkeit

Wir sind stolz darauf, unsere 2-schichtigen starren Leiterplatten weltweit anzubieten, so dass Kunden aus verschiedenen Branchen Zugang zu dieser hochmodernen Technologie haben.Unser Engagement für Qualität und Kundenzufriedenheit stellt sicher, dass Sie ein Produkt erhalten, das Ihren genauen Anforderungen entspricht.

Schlussfolgerung

Zusammenfassend stellt unser neu geliefertes 2-Schicht-Rigid-PCB mit RF-10-Material einen bedeutenden Fortschritt in der PCB-Technologie dar.und geeignet für eine Vielzahl von Anwendungen, ist dieses PCB bereit, den Anforderungen der heutigen elektronischen Landschaft gerecht zu werden.

Kontaktieren Sie uns noch heute, um mehr über unsere PCBs zu erfahren oder eine Bestellung zu erteilen!
