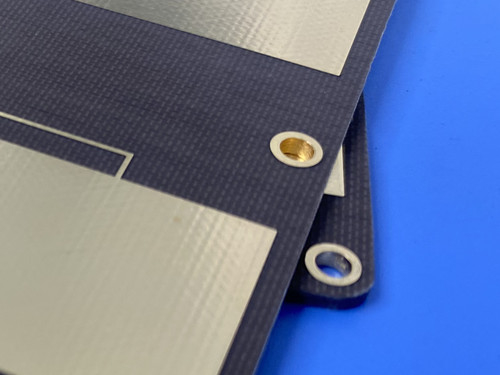

TLX-8 PCB 20mil 0,6mm Doppelseitige Leiterplatten

Wir freuen uns, Ihnen unsere neu ausgelieferte 2-Schicht-PCB vorzustellen, die aus Taconic TLX-8 hergestellt wurde.In diesem ArtikelWir werden die Konstruktionsdetails, Materialeigenschaften, Eigenschaften und Anwendungen dieses außergewöhnlichen Produkts untersuchen.

PCB-Konstruktion Details

Unsere 2-Schicht-PCB verfügt über folgende Spezifikationen:

- Basismaterial: TLX-8, ein leistungsfähiges PTFE-Glasfaserlaminat, ideal für HF-Anwendungen.


- Schichtzahl: 2 Schichten, die eine optimale Balance zwischen Größe und Leistung bieten.


- Abmessungen der Platten: 190 mm x 150 mm mit einer Toleranz von +/- 0,15 mm, die eine präzise Herstellung und Integration ermöglicht.


- Minimaler Spurenraum: 4/5 Millimeter, die für die moderne Elektronik entscheidende Dichte an Schaltkreisen bieten.


- Mindestlochgröße: 0,25 mm, was die Integration kleiner Komponenten unterstützt.


- Endplattendicke: 0,6 mm, um ein leichtes Profil zu gewährleisten.


- Fertiges Kupfergewicht: 1 Unze (1,4 Mil) an den Außenschichten, was eine robuste Verbindung ermöglicht.


- Durch Plattierungstärke: 20 μm, was die Zuverlässigkeit und Leistung erhöht.


- Oberflächenveredelung: Elektroless Nickel Elektroless Palladium und Immersion Gold (ENEPIG), die eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit gewährleistet.


- Seidenschirm und Lötmaske: Keine angewendet, so daß die Gestaltung maximal flexibel ist.


- Elektrische Prüfung: Alle Platten werden vor dem Versand zu 100% elektrisch getestet, um die Zuverlässigkeit zu gewährleisten.

PCB-Stackup

Das Stack-Up unserer 2-Schicht-PCB besteht aus:

- Kupferschicht 1: 35 μm
- Taconic TLX-8 Kern: 0,508 mm (20 Mil)
- Kupferschicht 2: 35 μm

Diese Konfiguration optimiert die elektrische Leistung und eignet sich somit für Hochfrequenzanwendungen.

Materialhinweise: Taconic TLX-8

Übersicht über TLX-8

Taconic TLX-8 ist ein PTFE-Glasfaserlaminat, das für seine Zuverlässigkeit in einer Vielzahl von HF-Anwendungen bekannt ist.Die Vielseitigkeit der Verpackung beruht auf der Verfügbarkeit verschiedener Dicken und Kupferbeschichtungsmöglichkeiten, so dass es für Mikrowellenkonstruktionen mit geringer Schichtanzahl geeignet ist.

- Kriechbeständigkeit: Ideal für Anwendungen, die hohen Schwingungsbelastungen ausgesetzt sind, wie zum Beispiel Raumfahrt.


- Hochtemperaturbelastung: geeignet für den Einsatz in Motorenmodulen.


- Strahlungsbeständigkeit: Wirksam für Komponenten, die in Raumfahrtanwendungen verwendet werden.


- Widerstandsfähigkeit gegenüber extremen Umgebungen: Sie sind so konzipiert, daß sie den Bedingungen auf See und während des Fluges standhalten.

Vorteile von TLX-8

1. Ausgezeichnete PIM-Werte: Erreichung von Niveaus unter -160 dBc, die für die HF-Leistung unerlässlich sind.


2Mechanische und thermische Eigenschaften: Robuste Eigenschaften, die extremen Bedingungen standhalten.


3. Niedriges und stabiles Dk: gewährleistet einen minimalen Signalverlust, entscheidend für HF-Anwendungen.


4- Dimensional stabil: Erhält die strukturelle Integrität im Laufe der Zeit.


5. Niedrige Feuchtigkeitsabsorption: Schützt vor Umweltfaktoren.

Typische Anwendungen

Unsere 2-Schicht-PCB ist perfekt für verschiedene Anwendungen geeignet, darunter:

- Radarsysteme: Notwendig für eine genaue Verfolgung und Erkennung.


- mobile Kommunikation: Unterstützung modernster Telekommunikationstechnologien.


- Mikrowellenprüfgeräte: Ideal für die Prüfung von HF-Komponenten.


- Mikrowellenübertragungsgeräte: Erleichterung einer effizienten Signalübertragung.


- Kopplungen, Splitter und Verstärker: Schlüsselkomponenten für das Funksignalmanagement.


Perfekt für Hochfrequenzanwendungen.

Schlussfolgerung

Abschließend möchte ich sagen, dass unsere neu gelieferte 2-Schicht-PCB aus Taconic TLX-8 mit einer ENEPIG-Oberflächenbeschichtung die Spitze der PCB-Technologie zeigt.robuste Konstruktion, und Anpassungsfähigkeit für anspruchsvolle Anwendungen, ist dieses PCB auf die Bedürfnisse verschiedener Branchen von der Telekommunikation bis zur Luft- und Raumfahrt ausgelegt.

Wenn Sie sich für unsere Leiterplatten entscheiden, entscheiden Sie sich für Zuverlässigkeit, Leistung und Innovation.

Für Anfragen oder Bestellungen kontaktieren Sie bitte noch heute unser Vertriebsteam!
