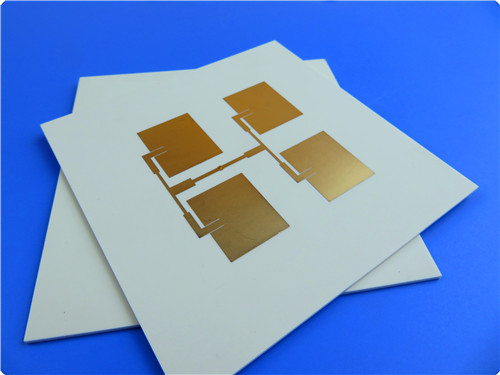

ZrO2 Keramik-PCB DBC-ZTA 2-Schicht 1 mm dick

Einleitung
Das keramische Substrat DBC-ZTA stellt einen bedeutenden Fortschritt in der Keramik-PCB-Technologie dar.so dass es eine ideale Wahl für mittlere Leistungsanwendungen istDurch die Kombination der überlegenen Eigenschaften von Zirkonium mit einer kostengünstigen Herstellung ist das DBC-ZTA-Keramik-PCB so konzipiert, dass es den anspruchsvollen Anforderungen moderner Industrien gerecht wird.

Wesentliche Merkmale und Vorteile

Verstärkte Zuverlässigkeit und Kosteneffizienz

Im Vergleich zu DBC-Al₂O₃, bietet das keramische Substrat DBC-ZTA eine höhere Zuverlässigkeit und gewährleistet langfristige Leistung unter schwierigen Bedingungen.

Es bietet einen erheblichen Preisvorteil gegenüber Kupferlaminierten AMB und ist somit eine kostengünstige Wahl für Anwendungen mit mittlerer Leistung.

Überlegene thermische Leistung

Die Wärmeleitfähigkeit des keramischen Substrats DBC-ZTA erreicht 26 W/m·K bei 25 °C und sorgt für eine effiziente Wärmeableitung.

Sein Wärmeausdehnungskoeffizient (CTE) beträgt 7,5×10−6/K im Temperaturbereich von 40°C - 400°C, wodurch die thermische Belastung minimiert und die Haltbarkeit verbessert wird.

Hohe Stromtragfähigkeit

Das DBC-ZTA-Keramiksubstrat ist für die Übertragung großer Ströme konzipiert und eignet sich ideal für Anwendungen mit hoher Leistung.

Anpassbares Design

Das Substrat kann auf spezifische Anforderungen zugeschnitten werden, mit Optionen für verschiedene Keramikdicken, Kupferschichtdicken und Oberflächenbehandlungsmethoden.

Technische Spezifikation

PCB-Stapler:

2-schichtige starre PCB

Kupfer_Schicht_1: 35 μm

ZrO2 Keramik: 1,0 mm

Kupfer_Schicht_2: 35 μm

PCB-Konstruktion Details

Abmessungen des Brettes

Die PCB misst 75 mm x 75 mm mit einer Abmessungstoleranz von ±0,15 mm. Diese präzise Größe gewährleistet die Kompatibilität mit einer Vielzahl von Anwendungen und Gehäusen.

Mindestspuren-/Raumbereich

Die minimale Spurenbreite und der Abstand sind 15/17 mils. Diese Konstruktionsfähigkeit ermöglicht eine hohe Dichte an Schaltungen bei gleichzeitiger Aufrechterhaltung zuverlässiger elektrischer Leistung.

Mindestgröße des Lochs

Die kleinste Bohrgröße auf der Leiterplatte beträgt 0,6 mm, was die Kompatibilität mit Standardkomponenten und -anschlüssen gewährleistet und gleichzeitig die strukturelle Integrität beibehält.

Endplattendicke

Die Gesamtdicke der fertigen Leiterplatte beträgt 1,1 mm. Diese kompakte Bauweise macht sie für Anwendungen geeignet, bei denen der Raum ein kritischer Faktor ist.

Kupfergewicht (innere/äußere Schichten)

Sowohl die innere als auch die äußere Schicht verfügen über ein Kupfergewicht von 1 Unze (1,4 Mil), was eine hervorragende Leitfähigkeit und Stromtragfähigkeit bietet.

Oberflächenbearbeitung

Das PCB verfügt über eine Eintauchen-Gold-Oberfläche, die die Schweißfähigkeit, Korrosionsbeständigkeit und die allgemeine Haltbarkeit erhöht.

Elektrische Prüfung

Jede Leiterplatte wird vor dem Versand zu 100% elektrisch getestet, um sicherzustellen, dass alle Schaltungen die erforderlichen Spezifikationen und Leistungsstandards erfüllen.

Qualität und Verfügbarkeit

Die keramischen Leiterplatten von DBC-ZTA entsprechen dem IPC-Klasse-2-Qualitätsstandard und gewährleisten eine hohe Zuverlässigkeit und Leistung.und das Produkt weltweit erhältlich ist, so dass sie für globale Projekte zugänglich ist.

Typische Anwendungen

Die keramischen PCBs von DBC-ZTA werden in Industriezweigen mit hoher Zuverlässigkeit und Leistung weit verbreitet, darunter:

Weiße Waren:Gewährleistung der Langlebigkeit und Effizienz von Haushaltsgeräten.

Elektrofahrzeuge:Unterstützung von Hochleistungsanwendungen in Elektrofahrzeugsystemen.

mit einer Leistung von mehr als 1000 WVerbesserung der Leistungsfähigkeit von Solaranlagen.

Windkraftanlagen:Bereitstellung von zuverlässigen Stromlösungen für erneuerbare Energien.

Frequenzumrichter und ununterbrochene Stromversorgungen (UPS):Bereitstellung stabiler Leistung in kritischen Anwendungen.
