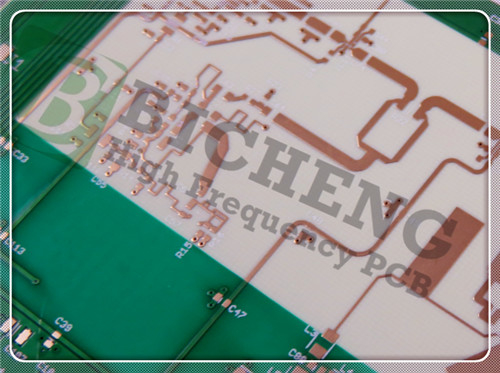

Vorstellung der Rogers RO4350B 4-Schicht starren Leiterplatte, entwickelt für überlegene Funktionalität in anspruchsvollen Anwendungen.Diese leistungsstarke Leiterplatte ist aus Rogers RO4350B-Materialien gefertigt., die für ihre einzigartige Mischung aus gewebtem Glas verstärktem Kohlenwasserstoff/Keramik bekannt sind.kombiniert mit der Herstellbarkeit von Epoxid/Glas.
Wichtige elektrische Eigenschaften
Die elektrischen Eigenschaften von RO4350B sind besonders bemerkenswert:
Dielektrische Konstante (Dk): Mit einem Wert von 3,48 ± 0,05 bei 10 GHz gewährleistet dieses Material eine stabile Leistung in einem breiten Frequenzbereich, was es für Hochfrequenzanwendungen geeignet macht.
Dissipationsfaktor: Der niedrige Dissipationsfaktor von 0,0037 bei 10 GHz zeigt einen minimalen Signalverlust an, der für die Aufrechterhaltung der Signalintegrität in HF- und Mikrowellenanwendungen entscheidend ist.
Wärmeleitfähigkeit: Bei 0,69 W/m/°K sorgt RO4350B für ein hervorragendes thermisches Management und ermöglicht eine effektive Wärmeableitung in Hochleistungskreisen.
| RO4350B Typischer Wert |
| Eigentum |
RO4350B |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.48 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.66 |
Z |
|
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+50 |
Z |
ppm/°C |
-50°C bis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
1.2 x 1010 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
5.7 x 109 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Zugmodul |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
255
(37) |
|
MPa
(KPSI) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 05 |
X, Y |
mm/m
(mil/Zoll) |
nach Ätzen+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C bis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.06 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
0.88
(5.0) |
|
N/mm
(PL) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
(3) V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile gegenüber herkömmlichen Materialien
Kostenwirksamkeit
Einer der herausragenden Vorteile von Rogers RO4350B ist die Kosteneffizienz.Diese Erschwinglichkeit ermöglicht erhebliche Einsparungen bei der Großproduktion ohne Beeinträchtigung der Qualität.
Dimensionelle Stabilität
Der thermische Ausdehnungskoeffizient (CTE) des RO4350B-Materials entspricht dem des Kupfers.ein kritischer Faktor für mehrschichtige Platten, bei denen sich verschiedene Materialien unterschiedlich schnell ausdehnen und zusammenziehen können.
CTE-Werte:
X-Achse: 10 ppm/°C
Y-Achse: 12 ppm/°C
Z-Achse: 32 ppm/°C
Hohe thermische Stabilität
Mit einer Glasübergangstemperatur (Tg) von mehr als 280 °C (536 °F) bewahrt RO4350B seine strukturelle Integrität und elektrische Leistung über einen breiten Spektrum von Verarbeitungstemperaturen hinweg.Diese hohe thermische Stabilität ist besonders für Anwendungen mit hoher thermischer Belastung von Vorteil.
Detaillierte PCB-Konstruktion
Die Rogers RO4350B 4-Schicht starre Leiterplatte verfügt über eine sorgfältig gestaltete Stapelung, die die Leistung maximiert:
Stack-Up-Konfiguration:
Kupferschicht 1: 35 μm
Rogers RO4350B Kern: 0,762 mm
Kupferschicht 2: 35 μm
Prepreg RO4450F: 0,102 mm (4 Mil)
Kupferschicht 3: 35 μm
Rogers RO4350B Kern: 0,762 mm
Kupferschicht 4: 35 μm
Herstellungspräzision
Durch präzise Fertigungstechniken werden minimale Spuren- und Raumbreiten von 4/7 mil und eine Mindestöffnung von 0,3 mm gewährleistet.Dieses Detaillierungsniveau ist für Hochdichte-Konstruktionen unerlässlich und sorgt für Zuverlässigkeit bei komplexen Schaltkreislayouts.
Qualitätssicherung und Prüfung
Alle PCBs unterliegen strengen Qualitätssicherungsprozessen, die den IPC-Klasse-2-Standards entsprechen.Sicherstellung, dass nur voll funktionsfähige Produkte den Kunden erreichenDiese Qualitätsverpflichtung minimiert das Risiko von Ausfällen auf dem Feld und erhöht die Kundenzufriedenheit.
Typische Anwendungen
Die Vielseitigkeit der Rogers RO4350B 4-Schicht-Rigid PCB macht sie für eine Vielzahl von Anwendungen geeignet, darunter:
Antennen für zelluläre Basisstationen: Leistung in Kommunikationssystemen gewährleisten.
RF-Identifikations-Tags: ermöglichen eine zuverlässige Nachverfolgung und Identifizierung.
Automobilradar und -sensoren: Unterstützung von fortschrittlichen Fahrerassistenzsystemen (ADAS) und Sicherheitsfunktionen.
LNB für Direktübertragungssatelliten: Sicherstellung eines hochwertigen Signalempfangs und -verarbeitung.
Schlussfolgerung
Die Rogers RO4350B 4-Schicht-Rigid-PCB stellt einen bedeutenden Fortschritt in der PCB-Technologie dar, die Kosteneffizienz mit hohen Leistungsmerkmalen verbindet.ausgezeichnete Dimensionsstabilität, und hohe Wärmebeständigkeit machen es zu einer idealen Wahl für eine Vielzahl anspruchsvoller Anwendungen.Dieses PCB zeichnet sich als zuverlässige Lösung für Ingenieure und Designer aus, die Qualität und Leistung in ihren Projekten suchen.
