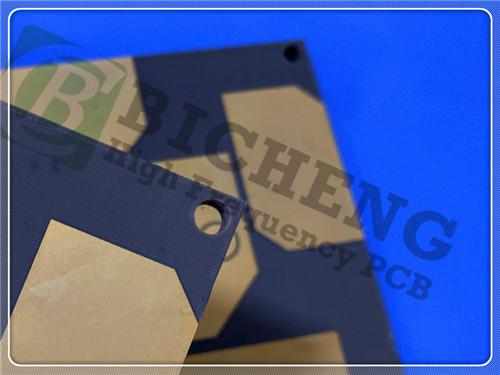

Doppelseitiges CuClad 250 PCB 20mil ENIG fertiggestellt

Wir freuen uns, unsere neu ausgelieferten Leiterplatten mit Rogers CuClad 250 Laminaten vorzustellen, eine hochmoderne Lösung für Hochleistungs-Anwendungen in der Elektronikindustrie.Dieses 2-schichtige starre PCB kombiniert fortschrittliche Materialien und sorgfältige Konstruktion, um außergewöhnliche elektrische und mechanische Eigenschaften zu bieten, so dass es für eine Reihe anspruchsvoller Umgebungen ideal ist.

Wesentliche Merkmale des Rogers CuClad 250

- Dielektrische Konstante: Die Leistung beträgt zwischen 2,40 und 2,55 bei 10 GHz und bietet eine überlegene Leistung für Hochfrequenzanwendungen.


- Dissipationsfaktor: Ein beeindruckender 0,0017 bei 10 GHz, was geringe Schaltverluste gewährleistet.


- Niedrige Feuchtigkeitsabsorption: Nur 0,03%, was die Zuverlässigkeit unter verschiedenen Bedingungen erhöht.


- Starke Schälfestigkeit: 14 lbs/in, die Haltbarkeit und Stabilität gewährleistet.


- Niedrige Ausgasung: Gesamtmassenverlust (TML) von 0,01% und keine Wasserdampferückgewinnung (WVR), ideal für empfindliche Anwendungen.


- Cross-Ply-Konstruktion: Gewebe aus Glasfaser mit wechselnden Schichten, die 90° ausgerichtet sind und gleichgewichtige mechanische und elektrische Eigenschaften bieten.


- Hohe PTFE-Glas-Verhältnis: Verbessert die Stabilität der Abmessungen und die thermische Leistung.

Vorteile von CuClad 250

Durch die Kreuzung des Rogers CuClad 250 werden ausgewogene elektrische und mechanische Eigenschaften erzielt, was ihn besonders gut für folgende Bereiche geeignet macht:

- Weitere Linienbreiten: Unterstützt geringere Einsatzverluste, entscheidend für die Hochfrequenzleistung.


- Niedrige Schaltverluste: Ideal für Anwendungen, die eine zuverlässige Signalintegrität erfordern.


- Dielektrische Konstante Einheitlichkeit: bietet im Vergleich zu herkömmlichen nicht gewebten Glasfaserverstärkten Laminaten eine bessere Konsistenz und sorgt für eine optimale Leistung in Er-empfindlichen Schaltkreisen.

PCB-Aufbau und Bauteil

Dieses 2-Schicht-Rigid-PCB verfügt über:

- Kupferschicht 1: 35 μm
- Rogers CuClad 250 Kern: 0,508 mm (20 Mil)
- Kupferschicht 2: 35 μm

Die Abmessungen der neu ausgelieferten PCB sind mit 23,97 mm x 30,09 mm angegeben, so dass eine Toleranz von ± 0,15 mm gewährleistet ist, um eine präzise Passform und Kompatibilität mit verschiedenen Anwendungen zu gewährleisten.mit einer Dicke von 0.6 mm ist vorgesehen, was eine robuste Struktur bei gleichzeitiger Aufrechterhaltung eines leichten Profils bietet.

Für die Oberflächenveredelung wird ENIG (Electroless Nickel Immersion Gold) verwendet, das eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit bietet.Die oberste Seidenblende ist weiß gedruckt, um die Identifizierung der Bauteile zu verbessern., während für die oberste Lötmaske eine leuchtend blaue Farbe verwendet wird, die sowohl Schutz als auch ästhetische Anziehungskraft bietet.

Um die Qualität zu gewährleisten, wird vor dem Versand ein 100% elektrischer Test durchgeführt, um sicherzustellen, dass jede Leiterplatte strengen Leistungsstandards entspricht.Dieses Qualitätsversprechen soll die Zuverlässigkeit und Funktionalität in verschiedenen Anwendungen gewährleisten..

Das Kunstwerk wird im Gerber RS-274-X-Format geliefert, um die Kompatibilität mit industriestandardmäßigen Herstellungsprozessen zu gewährleisten.

Qualitätssicherung

Diese nach den IPC-Klasse-2-Normen hergestellte Leiterplatte gewährleistet eine moderate Zuverlässigkeit, die für Unterhaltungselektronik und darüber hinaus geeignet ist.Dieses Qualitätsversprechen stellt sicher, dass Sie ein Produkt erhalten, das den höchsten Leistungsstandards entspricht.

Typische Anwendungen

Die Rogers CuClad 250 PCB ist perfekt für eine Vielzahl von Anwendungen, einschließlich:

- Radarsysteme: Hochleistungsradarsysteme, die Präzision und Zuverlässigkeit erfordern.
- Elektronische Gegenmaßnahmen: Wirksam für fortschrittliche Verteidigungsanwendungen.
- Mikrowellenkomponenten: Ideal für Geräuscharme Verstärker (Low Noise Amplifiers, LNAs), Filter, Kupplungen und andere Mikrowellenanwendungen.

Verfügbarkeit

Unsere Rogers CuClad 250 Leiterplatten sind weltweit erhältlich, bereit, Ihre spezifischen Projektbedürfnisse zu erfüllen.Dieses PCB ist so konzipiert, dass es eine hervorragende Leistung liefert..

Schlussfolgerung

Entdecken Sie die Vorteile unseres neu ausgelieferten Rogers CuClad 250 PCBs, entwickelt für Exzellenz in Hochfrequenzanwendungen.und strenge QualitätsstandardsKontaktieren Sie uns heute, wenn Sie Fragen zu diesem PCB haben.
