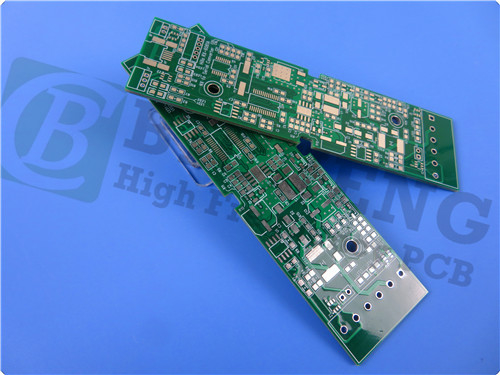

1.6mm TU768 PCB Doppelseitig 1OZ Heißluftlösemittel HASL

Einführung in die TU-768

Die TU-768 und ihre Variante TU-768P werden mit hochwertigem Gewebe aus E-Glas in Kombination mit einem fortschrittlichen Epoxidharzsystem hergestellt.Diese einzigartige Zusammensetzung verleiht nicht nur UV-blockierende Eigenschaften, sondern sorgt auch für Kompatibilität mit automatisierten optischen Inspektionsverfahren (AOI)Die TU-768 ist speziell für Anwendungen konzipiert, die strengen thermischen Zyklen oder umfangreichen Montagearbeiten ausgesetzt sind, wodurch sie eine vielseitige und zuverlässige Wahl für Ingenieure und Hersteller darstellt.

Hauptmerkmale der TU-768-PCB

Wärmestabilität und Widerstandsfähigkeit

Eines der herausragenden Merkmale des TU-768 ist seine hohe Glasübergangstemperatur (Tg) von 180°C.Diese Eigenschaft ist für Anwendungen von entscheidender Bedeutung, bei denen die PCB hohen Temperaturen standhalten muss, ohne die Leistung zu beeinträchtigen.Der ausgezeichnete Wärmeausdehnungskoeffizient (CTE) des Laminats mit Werten von 11-15 ppm/°C in den beiden Achsen X und Y gewährleistet eine hohe Stabilität der Abmessungen.die Gefahr einer Verformung oder Delamination während des Wärmezyklus minimiert.

Kompatibilität und Zuverlässigkeit

Der TU-768 ist vollständig kompatibel mit bleifreien Verfahren und entspricht den aktuellen Produktionstrends und Umweltvorschriften.Seine überlegene chemische Beständigkeit und die Eigenschaften des antileitenden Anodenfilamentes (CAF) erhöhen seine Zuverlässigkeit weiter, so dass es für Anwendungen mit hoher Dichte geeignet ist, bei denen Leistung und Langlebigkeit von entscheidender Bedeutung sind.

Eigenschaften mit geringem Verlust

Mit einer dielektrischen Konstante (Dk) von 4,3 sowohl bei 5 GHz als auch bei 10 GHz und einer Verlusttangente (Df) von nur 0,018 bei 1 GHz zeigt die TU-768 PCB eine ausgezeichnete Signalintegrität.Diese Leistung mit geringem Verlust ist für Hochfrequenzanwendungen unerlässlich, bei denen eine Signalzerstörung die Gesamtleistung des Systems erheblich beeinträchtigen kann.

Bau und Spezifikationen

Diese Leiterplatte verfügt über eine 2-schichtige starre Stapelung, die sorgfältig entwickelt wurde, um eine optimale Leistung zu erzielen.

- Schichtzusammensetzung:
- Kupferschicht 1: 35 μm
- TU-768 Kern: 1,5 mm (60 mil)
- Kupferschicht 2: 35 μm

- Abmessungen der Platten: 110 mm x 197 mm mit einer Toleranz von +/- 0,15 mm, die die Präzision der Herstellung gewährleistet.
- Enddicke: 1,6 mm, die die notwendige Robustheit für verschiedene Anwendungen bietet.
- Oberflächenveredelung: Warmluftsolderung (HASL), die eine hervorragende Schweißfähigkeit und Zuverlässigkeit gewährleistet.

Qualitätssicherung

Diese Leiterplatte entspricht den IPC-Qualitätsstandards der Klasse 2 und stellt sicher, dass jede Einheit strenge Leistungs- und Zuverlässigkeitsstandards erfüllt.Sicherstellung von Funktionalität und Qualität.

Typische Anwendungen

Die TU-768-PCB ist für eine Vielzahl von Anwendungen konzipiert und ist somit eine flexible Wahl für Ingenieure:

- Verbraucherelektronik: Ideal für Geräte, die eine zuverlässige Leistung in kompakten Formfaktoren erfordern, wie Smartphones und Tablets.


- Server und Arbeitsplätze: Perfekt für Hochleistungsrechneranwendungen, die Stabilität und Effizienz erfordern.


- Automobil: Konzipiert, um den anspruchsvollen Bedingungen der Automobilumgebung, einschließlich Temperaturschwankungen und Vibrationen, standzuhalten.

Schlussfolgerung

Die TU-768-PCB stellt einen bedeutenden Fortschritt in der Laminattechnologie dar, da sie eine außergewöhnliche thermische Stabilität, chemische Beständigkeit und geringe Verluste aufweist.Sein robustes Design und die Einhaltung moderner Fertigungsprozesse machen es zu einer zuverlässigen Wahl für Ingenieure und Hersteller in verschiedenen BereichenWährend wir weiterhin innovativ sind und die Grenzen der Technologie überschreiten, zeugt die TU-768 von Qualität und Leistung im PCB-Design.

Für weitere Informationen oder um zu besprechen, wie die TU-768 PCB Ihren spezifischen Bedürfnissen gerecht werden kann, kontaktieren Sie bitte unser Vertriebsteam unter sales10@bichengpcb.com. Vielen Dank im Voraus!
