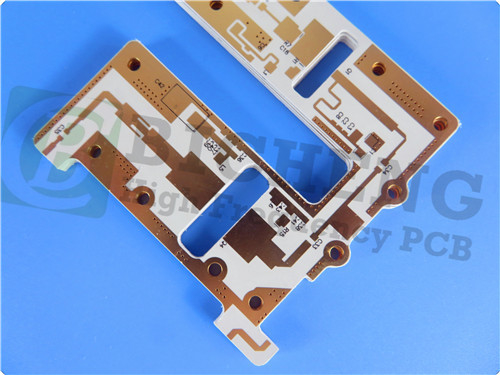

Doppelseitige RT Duroid 6035HTC PCB 10mil Immersion Silberkreisläufe

Einführung in RT/Duroid 6035HTC
Rogers RT/Duroid 6035HTC ist ein Hochfrequenz-Schaltkreislaufmaterial, das keramisch gefüllte PTFE-Verbundwerkstoffe kombiniert, was es zu einer außergewöhnlichen Wahl für Hochleistungs-HF- und Mikrowellenanwendungen macht.Dieses Laminat verfügt über eine Wärmeleitfähigkeit von fast 2.4 mal höher als bei Standard-RT/Duroid 6000-Produkten, was eine ausgezeichnete langfristige thermische Stabilität bei Kombination mit Kupferfolie (sowohl ED als auch umgekehrt behandelt) gewährleistet.Rogers' fortschrittliches Füllsystem verbessert die Bohrbarkeit, wodurch die Bohrkosten im Vergleich zu herkömmlichen thermisch hochleitenden Laminaten, die Aluminiumoxid-Füllstoffe verwenden, erheblich gesenkt werden.

Wesentliche Merkmale
Dielektrische Konstante (DK): 3,5 ± 0,05 bei 10 GHz/23°C.
Dissipationsfaktor: 0,0013 bei 10 GHz/23°C.
Wärmefaktor der dielektrischen Konstante: -66 ppm/°C.
Feuchtigkeitsabsorption: 0,06%.
Wärmeleitfähigkeit: 1,44 W/m/K bei 80 °C.
Koeffizient der thermischen Ausdehnung (CTE): 19 ppm/°C in beiden Achsen X und Y, 39 ppm/°C in der Achse Z.

Diese Eigenschaften sorgen dafür, dass RT/Duroid 6035HTC PCB den strengen Anforderungen moderner Elektronik entspricht und eine stabile Plattform für Hochfrequenzanwendungen bietet.

Warum RT/Duroid 6035HTC wählen?


Ausgezeichnetes thermisches Management:Die hohe Wärmeleitfähigkeit ermöglicht eine überlegene Wärmeableitung, was zu kühleren Betriebstemperaturen für Hochleistungsanwendungen führt.Dies führt zu einer verbesserten Zuverlässigkeit und Langlebigkeit elektronischer Komponenten..


Beeindruckende dielektrische Leistung:Mit einem geringen Ablösungsfaktor minimiert der RT/Duroid 6035HTC den Einsatzverlust und sorgt dafür, dass Signale auch bei erhöhten Frequenzen stark und klar bleiben.


Langlebige Stabilität:Die Kombination aus hervorragenden thermischen und elektrischen Eigenschaften garantiert, dass dieses PCB seine Leistung auch unter anspruchsvollen Bedingungen über die Zeit beibehält.

PCB-Konstruktion Details
Diese 2-Schicht starre Leiterplatte mit einem spezifischen Stapel: Kupferschicht 1 bei 35 μm, RT/Duroid 6035HTC-Kern von 0,254 mm (10 mil) und Kupferschicht 2 ebenfalls bei 35 μm.Detaillierte Konstruktionsspezifikationen umfassen Plattenmaße von 54 mm x 76 mm (± 0.15 mm), eine Mindestspurenfläche von 4/4 mil, und eine Mindestlochgröße von 0,2 mm. Die Endplatte ist 0,3 mm dick, mit einem Endkupfergewicht von 1 oz (1,4 mil) für die Außenschichten.Auch das PCB wird streng getestet., wobei vor dem Versand 100% elektrische Prüfungen durchgeführt werden.

Kunstwerke und Standards
Diese Leiterplatte ist mit Gerber RS-274-X-Artwork geliefert und entspricht den IPC-Klasse-2-Standards, um eine hohe Qualität und Zuverlässigkeit während des gesamten Produktionsprozesses zu gewährleisten.

Weltweite Verfügbarkeit
Die RT/Duroid 6035HTC-PCB ist weltweit erhältlich, was sie für Ingenieure und Hersteller in verschiedenen Sektoren zugänglich macht und ihre Konstruktionsfähigkeiten verbessert.

Typische Anwendungen
Die Vielseitigkeit und Zuverlässigkeit des RT/Duroid 6035HTC machen es ideal für eine Reihe von Anwendungen, darunter:

Hochleistungsfrequenz- und Mikrowellenverstärker: Für eine effektive Signalverstärkung in Kommunikationssystemen unerlässlich.


Leistungsverstärker und Kupplungen: Bereitstellung stabiler Leistungen in anspruchsvollen HF-Umgebungen.


Filter und Kombinatoren: Ermöglichen eines effektiven Signalmanagements in komplexen Schaltkreisen.


Stromspalter: Erleichterung einer zuverlässigen Signalverteilung in HF-Anwendungen.

Schlussfolgerung
Die RT/Duroid 6035HTC-PCB ist eine transformative Lösung für Hochfrequenz- und Hochleistungsanwendungen.RT-Fahrzeuge RT-Fahrzeugtechnik RT-Fahrzeugtechnik RT-Fahrzeugtechnik RT-Fahrzeuge, um sicherzustellen, dass Ihre Konstruktionen zuverlässig und effizient sind.
