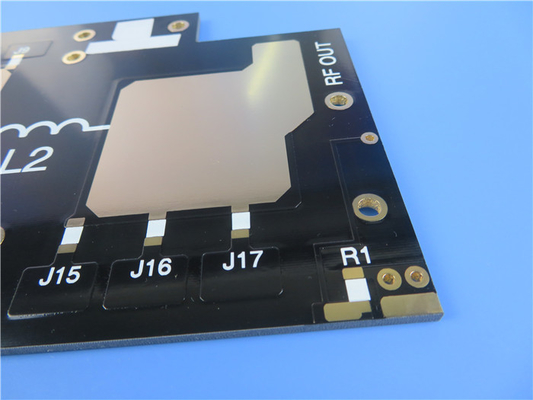

Material: | TP440 | Anzahl der Schichten: | 2-layer |
---|---|---|---|
PCB-Größe: | 33.12 mm x 42,5 mm = 1 PCS, +/- 0,15 mm | PCB-Dicke: | 0,8 Millimeter |
Kupfergewicht: | 1 oz (1,4 ml) äußere Schichten | Oberflächenbearbeitung: | Immersionsgold |
Hervorheben: | Untertauchen-Gold-Schaltplatten-PCB,2-Schicht-Immersions-Gold-Schaltplatte,0.8mm Immersions-Gold-Leiterplatte |
Vorstellung des Wangling TP PCB, einer revolutionären Hochfrequenz-Thermoplastplatte, die den anspruchsvollen Anforderungen moderner elektronischer Anwendungen gerecht wird.Verwendung eines einzigartigen Verbundwerkstoffs aus Keramik und Polyphenylenoxidharz (PPO)Das TP-Material bietet eine außergewöhnliche dielektrische Leistung, wobei die Notwendigkeit einer Glasfaserverstärkung beseitigt wird.so dass es eine ideale Wahl für eine Vielzahl von Anwendungen ist, einschließlich GPS-Antennen, Raketensysteme, Sicherungen und Miniaturantennen.
Wesentliche Merkmale
Die Wangling TP-PCB verfügt über eine vielseitige Dielektrikkonstante, die je nach Schaltkreisanforderungen von 3 bis 25 angepasst werden kann.Diese Flexibilität ermöglicht es den Ingenieuren, eine stabile Leistung in verschiedenen Anwendungen zu erzielen, mit gemeinsamen dielektrischen Konstanten einschließlich 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Der dielektrische Verlust bleibt insbesondere gering, mit minimalen Schwankungen auch bei Frequenzen bis 10 GHz, was eine zuverlässige Signalintegrität gewährleistet.
Das für extreme Umgebungen konzipierte TP-Material weist einen langfristigen Betriebstemperaturbereich von -100°C bis +150°C auf.Bei Temperaturen über 180°C ist Vorsicht geboten, da Verformungen und Peeling der Kupferfolie auftreten können, die möglicherweise die elektrische Leistung beeinträchtigen.
Die Wangling TP-PCB ist in einer Mindestdicke von 0,5 mm erhältlich und kann in verschiedenen Dicken angepasst werden, um spezifischen Designbedürfnissen gerecht zu werden.Es ist auch beständig gegen Strahlung und verfügt über geringe AbgaswerteDie Haftung zwischen der Kupferfolie und dem Dielektrikum ist zuverlässiger als bei herkömmlichen keramischen Substraten mit Vakuumbeschichtung.Verbesserung der allgemeinen Haltbarkeit.
Name | Prüfungszustand | Einheit | Wert |
Dichte | Normalzustand | G/cm3 | 1.0 bis 2.9 |
Feuchtigkeitsabsorption | 24 Stunden in destilliertes Wasser mit 20 ± 2 °C tauchen | % | ≤ 002 |
Schälfestigkeit | In normaler Form | N/cm | ≥ 6 |
In Umgebungen mit wechselnder Luftfeuchtigkeit und Temperatur | N/cm | ≥ 4 | |
Betriebstemperatur | Hoch-Niedrigtemperatur-Schrank | °C | -100+150 ((Die Verarbeitungstemperatur darf 200°C nicht überschreiten) |
Wärmeleitfähigkeit | -55°C bis 288°C | W / m / k | 0.6 |
CTE | Temperaturanstieg von 96°C pro Stunde | < 6 × 10- 5 | |
Schrumpfungsfaktor | 2 Stunden in kochendem Wasser | % | 0.0004 |
Oberflächenwiderstand | 500 V Gleichstrom Normalzustand | M.Ω | ≥ 1 × 107 |
500 V Gleichstrom Konstante Luftfeuchtigkeit und Temperatur | M.Ω | ≥ 1 × 105 | |
Volumenwiderstand | Normalzustand | MΩ.cm | ≥ 1 × 109 |
Konstante Luftfeuchtigkeit und Temperatur | ≥ 1 × 106 | ||
Dielektrische Oberflächenfestigkeit | Normalzustand | Kv/mm | ≥ 15 |
Konstante Luftfeuchtigkeit und Temperatur | ≥ 12 | ||
Dielektrische Konstante | 10 GHz | Ehr | 3- Ich weiß nicht.6, 10.2, 10.5, 11, 16, 20, 22 ((± 2%) ((DK kann angepasst werden) |
Verlustfaktor | 10 GHz | Tgδ ((εr 3-11) | ≤ 1 × 10-3 |
Tgδ ((εr 12-22) | ≤ 1,5 × 10-3 |
PCB-Spezifikationen
Die 2-schichtige starre PCB-Stapelung besteht aus:
- Kupferschicht 1: 35 μm
- TP440 Kern: 0,8 mm
- Kupferschicht 2: 35 μm
Mit einer Plattengröße von 33,12 mm x 42,5 mm (± 0,15 mm) ist die Leiterplatte kompakt, kann aber komplexe Designs bewältigen.Erleichterung komplizierter SchaltungenDie Dicke der fertigen Platte beträgt 0,9 mm, mit einem fertigen Kupfergewicht von 1,4 ml an den Außenschichten.
Qualitätssicherung
Jede Leiterplatte wird vor dem Versand strengen elektrischen Tests unterzogen, um sicherzustellen, dass jede Einheit den höchsten Qualitätsstandards entspricht.Ausgezeichnete Schweißfähigkeit und KorrosionsbeständigkeitDabei gibt es keine Ober- oder Unterseide oder Lötmaske, die ein sauberes und präzises Design bietet.
Anwendungen
Die Wangling TP-PCB ist vielseitig und für eine Vielzahl von Hochfrequenzanwendungen geeignet, darunter:
- GPS-Antennen: ideal für genaue Standortverfolgung.
- Raketenabwehrsysteme: für die Zuverlässigkeit in kritischen Verteidigungsanwendungen entwickelt.
- Sicherungen: für eine zuverlässige Leistung unter extremen Bedingungen konzipiert.
- Miniaturisierte Antennen: Perfekt für kompakte Geräte, die hohe Leistung erfordern.
Schlussfolgerung
Die Wangling TP-PCB stellt einen bedeutenden Fortschritt in der Hochfrequenz-Leiterplatten-Technologie dar.und robuste Leistung machen es zu einer ausgezeichneten Wahl für Ingenieure und Designer, die die Grenzen elektronischer Anwendungen überschreiten möchtenEgal, ob Sie hochentwickelte GPS-Systeme oder modernste militärische Technologien entwickeln.Das PCB von Wangling TP bietet die Zuverlässigkeit und Leistung, die für den Erfolg in der heutigen Wettbewerbslandschaft unerlässlich sind..
