Produktdetails:
Zahlung und Versand AGB:
|
| Material: | TMM10i | Anzahl der Schichten: | 2-layer |
|---|---|---|---|
| PCB-Größe: | 70 mm x 70 mm = 1 PCS, +/- 0,15 mm | PCB-Dicke: | 0.254 mm |
| Kupfergewicht: | 1 oz (1,4 ml) äußere Schichten | Oberflächenbearbeitung: | Immersionsgold und Kantenplattiert. |
| Hervorheben: | 10 Millimeter Doppelschicht-Immersions-Gold-PCB,TMM10i PCB,Rand überzog Immersions-Gold-PWB |
||
Einführung des Rogers TMM 10i PCB, einer hochmodernen Leiterplatte für Hochleistungs-Anwendungen in HF- und Mikrowellen-Schaltungen.Mit Hilfe von Rogers TMM 10i isotropischem thermosetten Mikrowellenmaterial, ist dieses PCB für eine optimale Zuverlässigkeit in plattierten Durchlöchern, Streifenlinien und Mikro-Streifen-Konfigurationen ausgelegt.Das Material TMM 10i vereint die vorteilhaften Eigenschaften von Keramik- und PTFE-Substraten, die eine ideale Lösung für Ingenieure bietet, die eine qualitativ hochwertige Leistung ohne die Komplexität der traditionellen Substratverarbeitung suchen.
Wesentliche Merkmale
Das Rogers TMM 10i PCB verfügt über eine isotrope Dielektrikkonstante (Dk) von 9,80 ± 0.245Mit einem niedrigen Verlustfaktor von 0,0020 bei 10 GHz minimiert diese Leiterplatte den Signalverlust und sorgt so dafür, dass Ihre Schaltungen optimal funktionieren.Der thermische Koeffizient von Dk wird bei -43 ppm/°K gemessen.Diese PCB verfügt darüber hinaus über eine Zersetzungstemperatur (Td) von 425 °C (TGA) und einen entsprechenden Wärmeausdehnungskoeffizienten für Kupfer,Sicherstellung der Kompatibilität und Verringerung der mechanischen Belastung während des Betriebs.
Darüber hinaus weist das TMM 10i PCB eine ausgezeichnete Wärmeleitfähigkeit von 0,76 W/mk auf, was die Wärmeabgabe in anspruchsvollen Anwendungen verbessert.0015 ¥), bietet es Flexibilität für verschiedene Konstruktionsanforderungen.
| Eigentum | Die Bezeichnung ist folgende: | Ausrichtung | Einheiten | Die Situation | Prüfmethode | |
| Dielektrische Konstante,ε Prozess | 9.80 ± 0.245 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Dielektrische Konstante | 9.9 | - | - | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
| Dissipationsfaktor (Verfahren) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Wärmeeffizient der Dielektrikkonstante | - 43 Jahre. | - | ppm/°K | -55°C bis 125°C | IPC-TM-650 2.5.5.5 | |
| Widerstand gegen Isolierung | > 2000 | - | Ich weiß nicht. | C/96/60/95 der Kommission | ASTM D257 | |
| Volumenwiderstand | 2 x 108 | - | - Ich weiß nicht. | - | ASTM D257 | |
| Oberflächenwiderstand | 4 x 107 | - | - Was ist los? | - | ASTM D257 | |
| Elektrische Festigkeit (dilektrische Festigkeit) | 267 | Z | V/mil | - | IPC-TM-650-Methode 2.5.6.2 | |
| Thermische Eigenschaften | ||||||
| Zersetzung in Temperatur (Td) | 425 | 425 | ° CTGA | - | ASTM D3850 | |
| Koeffizient der thermischen Ausdehnung - x | 19 | X | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Koeffizient der thermischen Ausdehnung - Y | 19 | Y | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Koeffizient der thermischen Ausdehnung - Z | 20 | Z | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Wärmeleitfähigkeit | 0.76 | Z | W/m/K | 80 °C | ASTM C518 | |
| Mechanische Eigenschaften | ||||||
| Kupferschälkraft nach thermischer Belastung | 5.0 (0,9) | X, Y | Lb/Zoll (N/mm) | Nach dem Löten 1 Unze. EDC | IPC-TM-650-Methode 2.4.8 | |
| Flexuralfestigkeit (MD/CMD) | - | X, Y | KPSI | Eine | ASTM D790 | |
| Flexuralmodul (MD/CMD) | 1.8 | X, Y | MPSI | Eine | ASTM D790 | |
| Körperliche Eigenschaften | ||||||
| Feuchtigkeitsabsorption (2X2) | 1.27 mm (0,050") | 0.16 | - | % | D/24/23 | ASTM D570 |
| 3.18 mm (0,125") | 0.13 | |||||
| Spezifische Schwerkraft | 2.77 | - | - | Eine | ASTM D792 | |
| Spezifische Wärmekapazität | 0.72 | - | J/g/K | Eine | Berechnet | |
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | - | - | - | - | |
Vorteile
Die Rogers TMM 10i PCB ist so konzipiert, dass sie außergewöhnliche mechanische Eigenschaften aufweist, Kriech- und Kaltstrom widersteht, was die Haltbarkeit im Laufe der Zeit erhöht.Die chemische Beständigkeit schützt vor Beschädigungen während der HerstellungDieses Material benötigt vor dem elektroless Plattieren keine Natriumnaphthenatbehandlung, was den Herstellungsprozess vereinfacht.
Darüber hinaus ermöglicht die Thermoset-Harz-Basis eine zuverlässige Drahtbindung, wodurch die TMM 10i-PCB eine ideale Wahl für Anwendungen ist, die robuste elektrische Verbindungen erfordern.Diese Zuverlässigkeit ist in Hochfrequenzsystemen von entscheidender Bedeutung, wo Leistung und Integrität von größter Bedeutung sind.
PCB-Spezifikationen

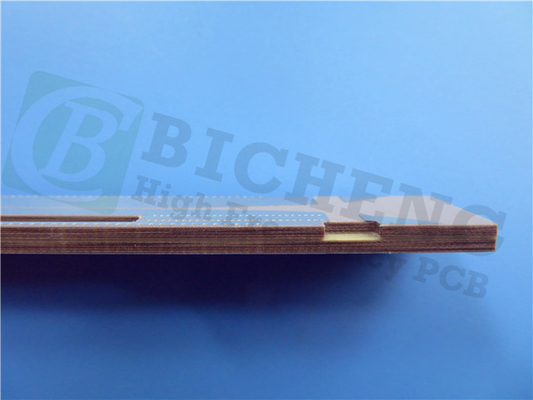

Diese 2-schichtige starre PCB-Stapelung besteht aus:
- Kupferschicht 1: 35 μm
- Rogers TMM 10i Kern: 0,381 mm (15 mil)
- Kupferschicht 2: 35 μm
Die Abmessungen der Platte sind 70 mm x 70 mm (± 0,15 mm), was eine kompakte Lösung für verschiedene Anwendungen bietet.die für komplizierte Entwurfsgestaltungen sorgenDie Dicke der fertigen Platte beträgt 0,5 mm, mit einem fertigen Kupfergewicht von 1 Unze (1,4 Mil) an den Außenschichten.
| PCB-Material: | Keramische, Kohlenwasserstoffhaltige, thermosettige Polymerverbundstoffe |
| Bezeichnung: | Die Bezeichnung ist folgende: |
| Dielektrische Konstante: | 90,80 ± 0.245 |
| Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| mit einer Dicke von mehr als 10 mm | 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil(0,762mm), 50mil (1,27mm), 60mil (1,524mm), 75mil(1,905mm), 100mil (2,54mm), 125mil (3,175mm), 150mil (3,81mm), 200mil (5,08mm), 250mil (6.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionstin, OSP, reines Gold beschichtet (ohne Nickel unter dem Gold) usw. |
Qualitätssicherung
Jede Leiterplatte wird vor dem Versand einem strengen elektrischen Test unterzogen, um sicherzustellen, dass jede Einheit den höchsten Qualitätsstandards entspricht.Verbesserung der Schweißfähigkeit und Haltbarkeit.
Anwendungen
Die Rogers TMM 10i PCB ist vielseitig und für eine Vielzahl von Anwendungen geeignet, darunter:
- HF- und Mikrowellenkreisläufe
- Leistungsverstärker und -kombinatoren
- Filter und Kupplungen
- Satellitenkommunikationssysteme
- Antennen für das Global Positioning System (GPS)
- Patch-Antennen
- Dielektrische Polarisatoren und Linsen
- Chip-Tester
Schlussfolgerung
Die Rogers TMM 10i PCB ist eine hervorragende Lösung für Ingenieure und Designer, die nach leistungsstarken, zuverlässigen Leiterplatten für HF- und Mikrowellenanwendungen suchen.und VielseitigkeitDiese PCB ist bereit, die Herausforderungen moderner elektronischer Konstruktionen zu meistern.Die TMM 10i PCB bietet die Qualität und Leistung, die Sie brauchen, um auf dem heutigen wettbewerbsintensiven Markt erfolgreich zu sein.Erleben Sie den Unterschied mit Rogers TMM 10i und heben Sie Ihre Projekte auf neue Höhen.
