Das Rogers RO3210 PCB ist ein hochmodernes Hochfrequenz-Schaltkreismaterial, das speziell für eine außergewöhnliche elektrische Leistung und eine verbesserte mechanische Stabilität entwickelt wurde.Dieses innovative Produkt besteht aus keramisch gefüllten Laminaten, die mit Gewebe aus Glasfaser verstärkt wurden, die eine einzigartige Kombination aus Oberflächenglatheit und Steifigkeit bietet.Die RO3210-Laminate vereinen die Vorteile von nicht gewebtem PTFE für feine Radiertoleranzen mit der strukturellen Integrität von gewebtem PTFE, so dass sie sich ideal für Hochleistungs-Leiterplatten eignen.
Wesentliche Merkmale
Die RO3210 verfügt über eine Vielzahl beeindruckender Funktionen:
- Dielektrische Konstante (Dk): 10,2 ± 0.5, optimiert für Hochfrequenzanwendungen.
- Dissipationsfaktor: 0,0027 bei 10 GHz, was einen minimalen Energieverlust gewährleistet.
- Koeffizient der thermischen Ausdehnung: Äquivalent zum Kupfer, mit Werten von 13 ppm/°C in den Achsen X und Y und 34 ppm/°C in der Achse Z.
- Zersetzungstemperatur (Td): 500 °C, die thermische Stabilität bei hohen Temperaturen gewährleistet.
- Wärmeleitfähigkeit: 0,81 W/mK, was eine effektive Wärmeableitung ermöglicht.
- Entflammbarkeit: V0 nach UL 94, was die Sicherheit in verschiedenen Anwendungen gewährleistet.
| Eigentum |
RO3210 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
10.2 ± 0.5 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
10.8 |
Z |
|
8 GHz bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.0027 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
- 459 |
Z |
ppm/°C |
10 GHz 0°Cbis 100°C |
IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität |
0.8 |
X, Y |
mm/m |
- Das ist nicht wahr. |
ASTM D257 |
| Volumenwiderstand |
103 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
103 |
|
MΩ |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Zugmodul |
579
517 |
M.D.
CMD |
KPSI |
23°C |
ASTM D 638 |
| Absorption von Wasser |
<0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0.79 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0.81 |
|
W/M/K |
80°C |
ASTM C518 |
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C) |
13
34
|
X, Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Dichte |
3 |
|
gm/cm3 |
|
|
| Stärke der Kupferschalen |
11 |
|
Schneller |
1 Unze, EDC nach dem Schwimmen |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile
Die Rogers RO3210 PCB bietet zahlreiche Vorteile:
- Verbesserte Steifigkeit: Die gewebte Glasverstärkung erhöht die Steifigkeit und erleichtert die Handhabung während der Montage.
- Einheitliche Leistung: Bietet gleichbleibende elektrische und mechanische Eigenschaften, ideal für komplexe mehrschichtige Hochfrequenzstrukturen.
- Niedriger Expansionskoeffizient: Die Expansionskoeffizienten in der Ebene sind mit dem Kupfer übereinstimmend, was ihn für Hybridkonstruktionen und zuverlässige Oberflächenbaugruppen geeignet macht.
- Dimensionelle Stabilität: Eine hervorragende Stabilität sorgt für hohe Produktionserträge, reduziert Abfälle und erhöht die Effizienz.
- Oberflächenglatheit: Ermöglicht feinere Toleranzen bei der Radierung, was die Designflexibilität und Präzision erhöht.

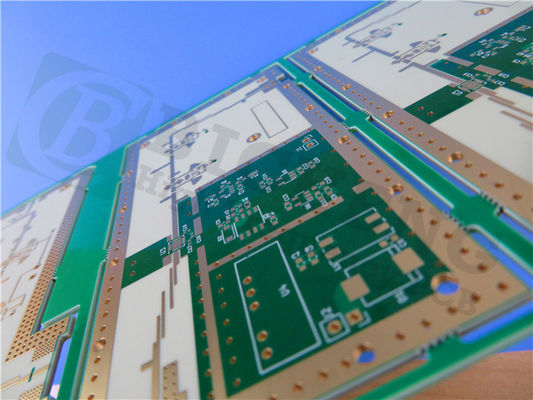

Technische Spezifikation

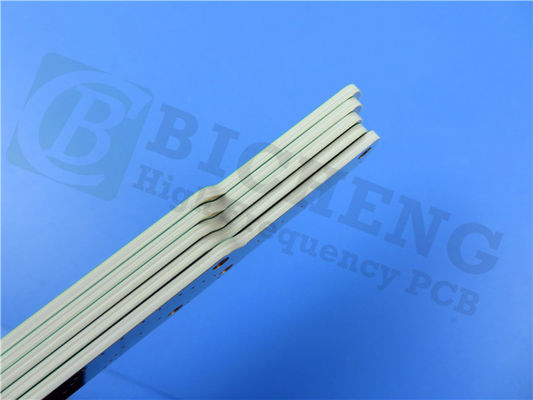

Die Rogers RO3210 PCB verfügt über eine 2-schichtige starre Stack-up:
- Kupferschicht 1: 35 μm

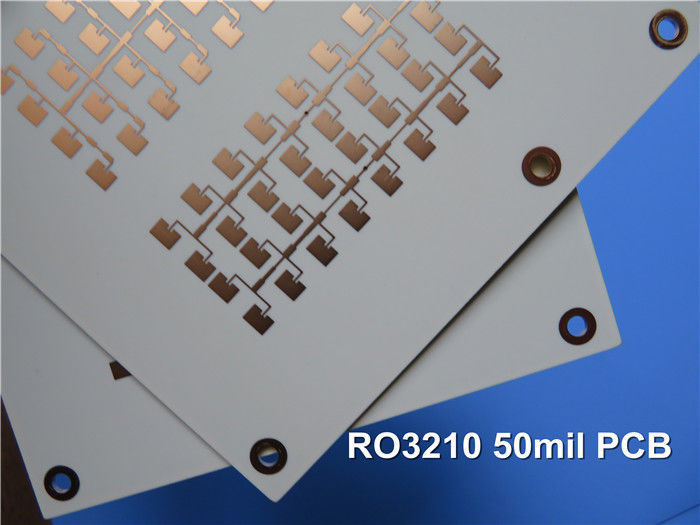

- RO3210 Kern: 1,27 mm (50 ml)
- Kupferschicht 2: 35 μm
Die Plattenmaße sind 197,5 mm x 77,3 mm mit einer Gesamtdicke von 1,4 mm. Die Leiterplatte unterstützt eine Mindestspur von 4/7 mil und eine Mindestöffnung von 0,4 mm.Jede Platte wird vor dem Versand zu 100% elektrisch getestet, um Qualität und Zuverlässigkeit zu gewährleisten..
Die Rogers RO3210 PCB ist für eine Vielzahl von Anwendungen geeignet, einschließlich Kollisionsvermeidungssysteme für Automobile, GPS-Antennen, drahtlose Telekommunikationssysteme, Mikroband-Patch-Antennen,Satelliten für direkte Sendeprogramme, Datenverbindungen in Kabelsystemen, Fernzählerleser, Power-Backplanes, LMDS und drahtloses Breitband sowie Basisstationsinfrastruktur.Seine Vielseitigkeit und hohe Leistungsfähigkeit machen ihn zu einem unschätzbaren Vorteil für verschiedene Branchen.
Die Rogers RO3210 PCB kombiniert innovative Materialtechnologie mit kostengünstigen Fertigungslösungen.Dies macht es zu einer ausgezeichneten Wahl für Ingenieure und Hersteller, die nach zuverlässigenFür weitere Informationen oder eine Bestellung kontaktieren Sie bitte unser Vertriebsteam oder besuchen Sie unsere Website.Erleben Sie die Zuverlässigkeit und Effizienz der Rogers RO3210 PCB in Ihrem nächsten Projekt.
