Die Rogers RO3203 PCB stellt den neuesten Fortschritt in Hochfrequenz-Schaltkreismaterialien dar, speziell für außergewöhnliche elektrische Leistung und mechanische Stabilität entwickelt.aus Keramik gefüllten Laminaten, verstärkt mit Gewebe aus GlasfaserDie RO3203 baut auf dem Erbe der RO3000-Serie auf, die sich durch ihre verbesserte mechanische Stabilität auszeichnet.0016, erweitert dieses Material den Betriebsfrequenzbereich über 40 GHz hinaus und ist somit eine ideale Wahl für eine Vielzahl anspruchsvoller Anwendungen.
Wesentliche Merkmale
Das Rogers RO3203 PCB ist mit mehreren herausragenden Funktionen ausgestattet, die seine Leistung und Benutzerfreundlichkeit verbessern:
Hochfrequenzleistung: Die dielektrische Konstante von 3,02 ± 0,04 bei 10 GHz gewährleistet eine zuverlässige Signalintegrität.
Niedriger Dissipationsfaktor: Mit einem Dissipationsfaktor von 0,0016 bei 10 GHz minimiert er Energieverluste und unterstützt Hochfrequenzanwendungen.
Thermische Stabilität: Das Material kann Temperaturen über 500°C standhalten und ist somit für eine Vielzahl von Umgebungen geeignet.
Wärmeleitfähigkeit: Bei 0,87 W/mK verwaltet es die Wärmeableitung effektiv, was für Leistungsschaltungen von entscheidender Bedeutung ist.
Koeffizient der thermischen Ausdehnung: Die niedrige CTE (X: 13 ppm/°C, Y: 13 ppm/°C, Z: 58 ppm/°C) bei Kupfer sorgt für eine zuverlässige Leistung bei Epoxidhybridplatten.
Bleifreie Prozesskompatibilität: Entspricht den Umweltnormen, einschließlich einer Entflammbarkeit von 94V-0, was sie für moderne Herstellungsprozesse geeignet macht.
| Eigentum |
RO3203 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
30,02 ± 0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Verwüstungsfaktor,tanδ |
0.0016 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Wärmeleitfähigkeit |
0.47 (3.2) |
|
W/mK |
Schwimmen bei 100°C |
ASTM C518 |
| Volumenwiderstand |
107 |
|
MΩ.cm |
Eine |
ASTM D257 |
| Oberflächenwiderstand |
107 |
|
MΩ |
Eine |
ASTM D257 |
| Dimensionelle Stabilität |
0.08 |
X, Y |
mm/m +E2/150 |
nach dem Ätzen |
IPC-TM-650 2.4.3.9 |
| Zugmodul |
|
X und Y |
KPSI |
NT1 die |
ASTM D638 |
| Flexuralmodul |
400 300 |
X und Y |
KPSI |
Eine |
ASTM D790 |
| Zugfestigkeit |
12.5 13 |
X und Y |
KPSI |
NT1 die |
ASTM D638 |
| Flexuralstärke |
9 8 |
X und Y |
KPSI |
Eine |
ASTM D790 |
| Moiseure Absorption |
< 01 |
|
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Koeffizient der thermischen Ausdehnung |
58 13 |
Z X,Y |
ppm/°C |
-50 °C bis 288 °C |
für die Verwendung in Kraftfahrzeugen |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Dichte |
2.1 |
|
gm/cm3 |
23°C |
ASTM D792 |
| Stärke der Kupferschalen |
10 (1.74) |
|
Gewichtsverhältnis |
Nach der Lötung |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile
Das RO3203 PCB bietet zahlreiche Vorteile, die es für Hochfrequenzanwendungen ideal machen:
Verbesserte Steifigkeit: Die gewebte Glasverstärkung erhöht die Steifigkeit und erleichtert die Handhabung während der Montage und Herstellung.
Einheitliche Leistung: Er bietet eine gleichbleibende elektrische und mechanische Leistung, was ihn für komplexe mehrschichtige Strukturen perfekt macht.
Niedriger dielektrischer Verlust: Diese Funktion unterstützt Hochfrequenzanwendungen über 20 GHz und sorgt für eine optimale Signalübertragung.
Ausgezeichnete Stabilität der Abmessungen: Hohe Produktionserträge sind aufgrund seiner Stabilität erreichbar, was es zu einer zuverlässigen Wahl für die Großproduktion macht.
Kosteneffizient: Der RO3203 ist zu einem wettbewerbsfähigen Preis, was ihn zu einer wirtschaftlichen Option für die Massenfertigung macht.
Technische Spezifikation

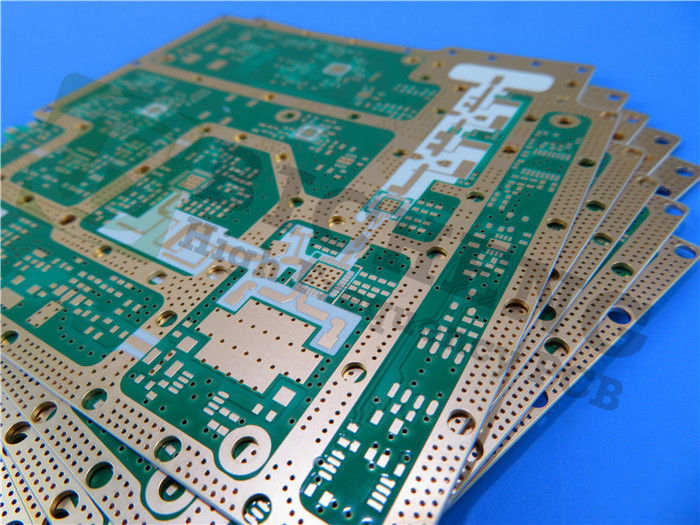

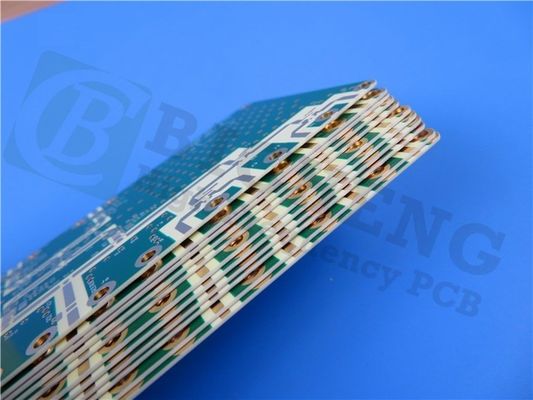

Die Rogers RO3203 PCB verfügt über eine 2-Schicht starre Stackup, für optimale Leistung entwickelt:
Kupferschicht 1: 35 μm
RO3203 Substrat: 20 mil (0,508 mm)
Kupferschicht 2: 35 μm
Die Abmessungen der fertigen Platte sind 65,78 mm x 37,48 mm, mit einer Gesamtdicke von 0,6 mm. Sie trägt eine Mindestspur und einen Mindestraum von 5/5 mil und hat eine Mindestlochgröße von 0,4 mm.Das fertige Kupfergewicht der äußeren Schichten beträgt 1 Unze (1Jede Platte wird vor dem Versand zu 100% elektrisch getestet, um Qualität und Zuverlässigkeit sicherzustellen.

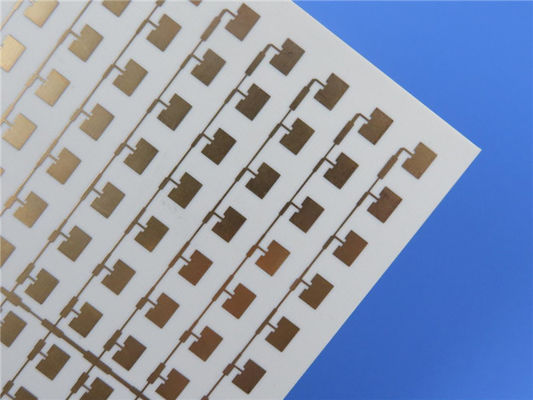

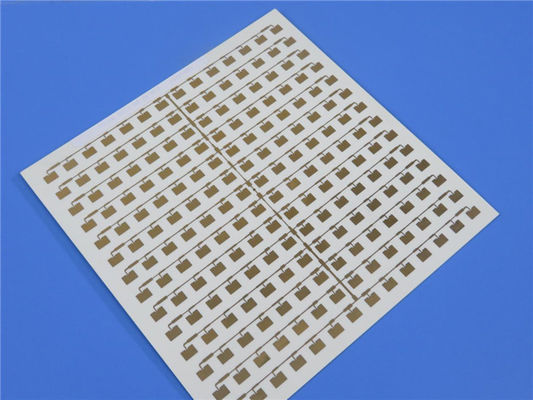

Die Rogers RO3203 PCB ist für eine Vielzahl von Anwendungen geeignet, einschließlich Kollisionsvermeidungssysteme für Automobile, GPS-Antennen, drahtlose Telekommunikationssysteme, Mikroband-Patch-Antennen,Satelliten für direkte Sendeprogramme, Datenverbindungen in Kabelsystemen, Fernzählerlesern und Stromrücken.einschließlich der Automobilindustrie und Telekommunikation.
Für weitere Informationen oder eine Bestellung kontaktieren Sie bitte unser Vertriebsteam oder besuchen Sie unsere Website.
| PCB-Material: |
Keramik gefüllte Laminate, mit Gewebe aus Glasfaser verstärkt |
| Bezeichnung: |
RO3203 |
| Dielektrische Konstante: |
30,02 ± 0.04 |
| Anzahl der Schichten: |
Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-Dicke: |
10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-Größe: |
≤ 400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: |
Bares Kupfer, HASL, ENIG, OSP usw. |
