Einführung eines leistungsfähigen Rogers RO3010-PCB, das für fortschrittliche Anwendungen entwickelt wurde, die eine außergewöhnliche elektrische und mechanische Stabilität erfordern.Dieses 2-Schicht-steife PCB nutzt die überlegenen Eigenschaften von Rogers RO3010, ein keramisch gefülltes PTFE-Verbundwerk, das eine hohe dielektrische Konstante und eine hervorragende Zuverlässigkeit in einem breiten Frequenzbereich bietet.Dieses PCB ist perfekt für Ingenieure, die ihr Design verbessern und gleichzeitig die Wirtschaftlichkeit beibehalten möchten..
Wesentliche Merkmale
- Hohe dielektrische Konstante: 10,2 ± 0,30 bei 10 GHz/23°C, was eine wirksame Signalintegrität gewährleistet.
- Niedriger Dissipationsfaktor: 0,0022 bei 10 GHz/23°C, was den Signalverlust minimiert.
- Wärmestabilität: -55 bis 288 °C, mit einem niedrigen Wärmeausdehnungskoeffizienten von 13 ppm/°C (X), 11 ppm/°C (Y) und 16 ppm/°C (Z).
- Hohe thermische Stabilität: Td > 500°C, für Anwendungen bei hohen Temperaturen geeignet.
- Ausgezeichnete Wärmeleitfähigkeit: 0,95 W/mK für eine effiziente Wärmeableitung.
- Minimale Feuchtigkeitsabsorption: 0,05%, was die Zuverlässigkeit in unterschiedlichen Umgebungen erhöht.
- Breiter Betriebsbereich: Geeignet für Umgebungen von -40°C bis +85°C.
| RO3010 Typischer Wert |
| Eigentum |
RO3010 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
10.2 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
11.2 |
Z |
|
8 GHz bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.0022 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
- 395 |
Z |
ppm/°C |
10 GHz bis 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität |
0.35
0.31 |
X
Y |
mm/m |
- Das ist nicht wahr. |
IPC-TM-650 2.2.4 |
| Volumenwiderstand |
105 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
105 |
|
MΩ |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Zugmodul |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Feuchtigkeitsabsorption |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0.8 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C) |
13
11
16 |
X
Y
Z |
ppm/°C |
23°C/50% Höchstemperatur |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichte |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
9.4 |
|
Ich bin hier. |
1 Unze, EDC nach dem Schwimmen |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile
- Dimensionelle Stabilität: Die Ausdehnung des Materials entspricht der des Kupfers und gewährleistet damit die Zuverlässigkeit bei mehrschichtigen Konstruktionen.
- Kosteneffiziente Fertigung: Wirtschaftliche Laminatpreise fördern die Produktion in großen Mengen.
- Vielseitige Anwendungen: Geeignet für eine Vielzahl von Anwendungen, vom Automobilradar bis zur Telekommunikation.
PCB-Spezifikationen

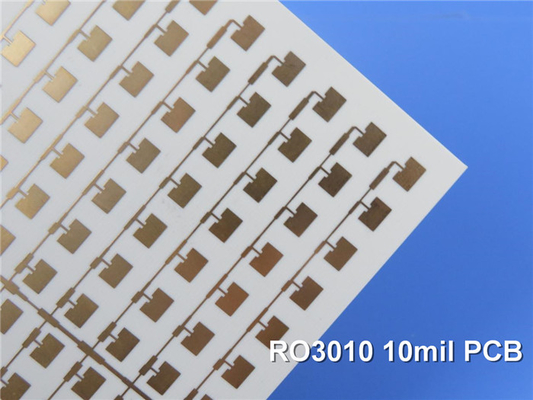

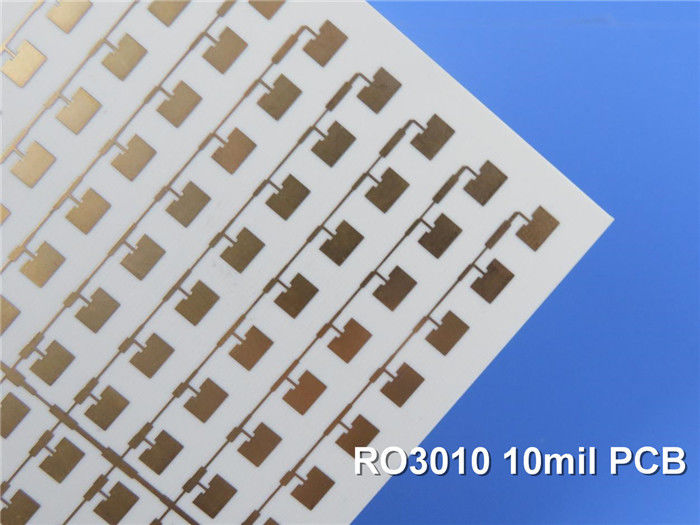

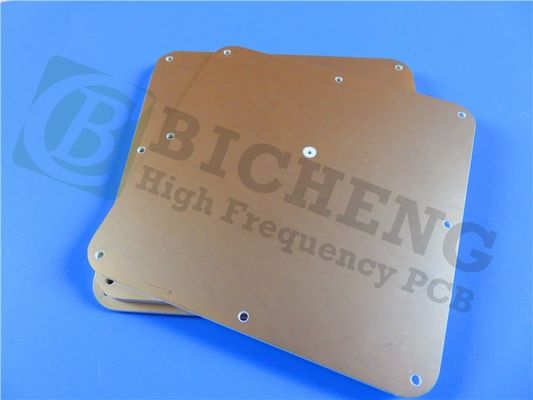

Diese Leiterplatte mit Abmessungen von 60,8 mm x 35,4 mm ist als 2-schichtige starre Leiterplatte konstruiert, die ein 10 mil (0,254 mm) Rogers RO3010-Substrat zwischen zwei Schichten aus 35 μm Kupfer enthält.Die Dicke der fertigen Platte beträgt 0Die Platte ist ohne Seidenschirm oder Lötmaske ausgelegt und verwendet ein Lasergeschnittenes Profil für ihre Kontur.
Kunstwerke und Standards
Diese Leiterplatte ist mit Zeichnungen im Gerber RS-274-X-Format ausgestattet, die der IPC-Klasse-2-Norm entsprechen.Diese Einhaltung der Industriestandards garantiert ein hochwertiges Produkt, das den Anforderungen professioneller Anwendungen entspricht.
Verfügbarkeit
Unsere Rogers RO3010 Leiterplatten sind für den weltweiten Versand erhältlich, so dass Ingenieure und Designer Zugang zu dieser fortschrittlichen Technologie haben, egal wo sie sich befinden.Diese globale Verfügbarkeit unterstützt eine Vielzahl von Projekten und Anwendungen.
Typische Anwendungen
- Automobilradarsysteme
-Antennen zur globalen Positionierung durch Satelliten
- Mobilfunktelekommunikation (Leistungsverstärker und Antennen)
- Antennen für drahtlose Kommunikation
- Satelliten für die direkte Übertragung
- Datenschaltanlagen für Kabelnetze
- Fernlesesysteme
- Kraft-Backplanen
