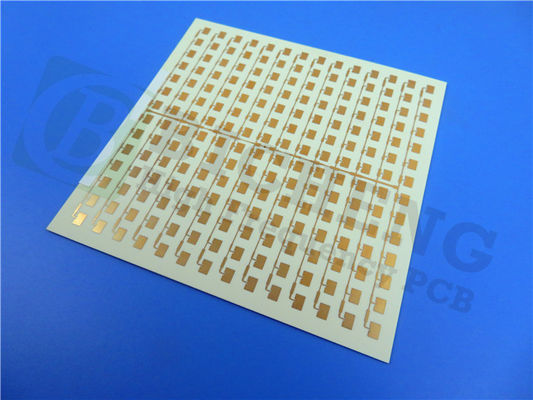

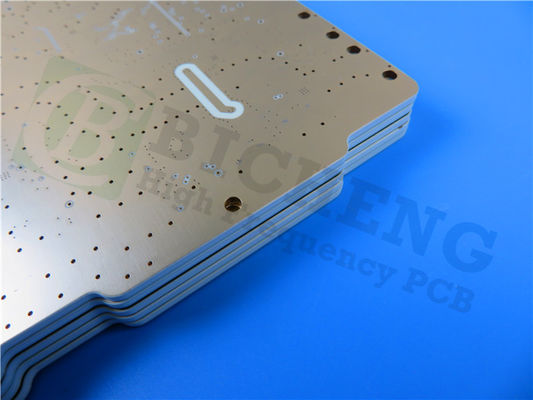

Kappa 438 PCB 40mil 2-Schicht RF-Schaltung mit elektroless Nickel und Immersion Gold (ENIG)

Das Kappa 438 PCB wurde aus Rogers innovativem glasverstärktem Kohlenwasserstoff-Keramik-System entwickelt.Leistung bei hoher Frequenz bei gleichzeitiger Aufrechterhaltung eines kostengünstigen HerstellungsprozessesDieses Material mit geringen Verlusten ist kompatibel mit Standard-Epoxid-/Glas- (FR-4) Herstellungstechniken und ist somit eine ideale Wahl für eine Vielzahl von Anwendungen.mit einer Flammschutzfähigkeit von UL 94 V-0 und bleifreier LötkompatibilitätDie Kappa 438 ist für die Anforderungen moderner Elektronik konzipiert.

Kappa 438-Laminate verfügen über dielektrische Konstanten (Dk), die sich an die Industrienormen für FR-4 anpassen und die nahtlose Umwandlung bestehender FR-4-Konstruktionen erleichtern, um eine verbesserte elektrische Leistung zu erzielen.

Wesentliche Merkmale

Kappa 438 bietet eine Reihe von Funktionen, darunter ein Dk von 4.38Das Material verfügt im Vergleich zu herkömmlichen FR-4 über engere Dk- und Dickeintoleranzen, die eine gleichbleibende Leistung gewährleisten.

Mit einem niedrigen Z-Achsen-Koeffizienten der thermischen Expansion (CTE) von 42 ppm/°C und einer hohen Glasübergangstemperatur (Tg) von über 280°C ist Kappa 438 für die Zuverlässigkeit unter anspruchsvollen Bedingungen ausgelegt.Der thermische Koeffizient der dielektrischen Konstante beträgt -21 ppm/°C im Temperaturbereich von -50°C bis 150°CAußerdem erfüllt Kappa 438 die UL 94-V0 Anforderungen an die Entflammbarkeit.

Vorteile

Das Kappa 438 PCB bietet mehrere wesentliche Vorteile:

- Leichtigkeit der Herstellung und Montage nach den Standardverfahren FR-4.


- Konstruktionsflexibilität durch eine Dk, die eine einfache Umrüstung bestehender FR-4-Konstruktionen ermöglicht, die eine verbesserte elektrische Leistung erfordern.


- Konsistente Leistung der Schaltkreise für eine Vielzahl von Anwendungen.


- Verbesserte Durchlöchersicherheit, was zur allgemeinen Haltbarkeit beiträgt.


- Kompatibilität mit automatisierten Montageprozessen, Verbesserung der Produktion.

Spezifikationen

Dieser PCB-Stackup besteht aus einem 2-Schicht-Rigid-Design, mit einer Kupferschicht 1 von 35 μm, einem Rogers Core Kappa 438 mit 1,016 mm (40 mil) und einer Kupferschicht 2 ebenfalls bei 35 μm.

Die Abmessungen der Platte sind 91,17 mm x 51,36 mm, mit einer Toleranz von +/- 0,15 mm. Die Mindestspur/Abstand ist auf 4/7 mil eingestellt, und die Mindestlochgröße beträgt 0,25 mm.

Die Endplatte hat eine Dicke von 1,1 mm und ein fertiges Kupfergewicht von 1,4 ml für die Außenschichten.und die Oberflächenveredelung ist elektroless Nickel mit Eintauzgold (ENIG).

Die Oberseite ist mit einer blauen Lötmaske beschichtet und die Unterseite ist ohne Lötmaske.Jede Leiterplatte wird vor dem Versand einer elektrischen Prüfung unterzogen, um die Zuverlässigkeit zu gewährleisten.

Normen und Verfügbarkeit

Die Kappa 438 PCB ist nach hohen Qualitätsstandards hergestellt, wobei der Artwork-Typ Gerber RS-274-X ist.Sicherstellung einer zuverlässigen Leistung in verschiedenen AnwendungenDieses Produkt ist weltweit erhältlich und eignet sich somit für eine Vielzahl von elektronischen Bedürfnissen.

Typische Anwendungen

Die Kappa 438 PCB ist ideal für zahlreiche Anwendungen, darunter:

- Carrier-Grade WiFi und lizenzierter assistierter Zugang (LAA)
- Kleinstzellen- und verteilte Antennensysteme (DAS)
- Fahrzeug-zu-Fahrzeug- und Fahrzeug-zu-Infrastruktur-Kommunikation (V2X)
- Segmente des Internets der Dinge (IoT), wie zum Beispiel Smart Home-Geräte und drahtlose Zähler
