Die AD1000-PCB ist eine hochmoderne Leiterplatte, die mit gewebtem glasverstärktem Laminat ausgelegt ist.die im Vergleich zu anderen 10 Dk-Produkten eine überlegene Dimensionsstabilität und mechanische Robustheit bietetDie große Größe des Panels ermöglicht eine effiziente Multi-Circuit-Verarbeitung und macht es zu einer ausgezeichneten Wahl für die Miniaturisierung in verschiedenen Anwendungen.Dieses hochdielektrische konstante Substrat ist besonders für Leistungsverstärker nützlich, Filter, Kupplungen und andere Komponenten, die Leitung mit geringer Impedanz verwenden.
Wesentliche Merkmale
- Materialexzellenz: Einziges gewebtes glasverstärktes PTFE/keramisches Laminat mit einer dielektrischen Konstante (Dk) von 10,2 oder mehr.
- thermische Leistung: Best-in-Class-Wärmeleitfähigkeit für eine verbesserte Wärmeableitung.
- Dauerhafte Konstruktion: Hohe Kupferschalenfestigkeit von > 12 lbs/in (nach thermischer Belastung) und 13,6 lbs/in bei erhöhten Temperaturen (150°C), so dass dünnere geätzte Linienbreiten möglich sind.
- Signalintegrität: geringster Einsatzverlust, der eine klarere Signalübertragung gewährleistet.
- Größenvorteil: Größere Paneldimensionen unterstützen komplexe Layouts und Designs.
- Feuchtigkeitsbeständigkeit: Niedrige Feuchtigkeitsabsorption von nur 0,03% zur Erhaltung der Leistung in feuchten Umgebungen.
- Zuverlässige Konstruktion: Ausgezeichnete CTE-Werte (8 ppm/°C, 10 ppm/°C und 20 ppm/°C in X-, Y- und Z-Richtungen) gewährleisten Zuverlässigkeit bei der Befestigung der Bauteile und PTH-Leistung.
| Eigentum |
Einheiten |
Wert |
Prüfmethode |
| 1. Elektrische Eigenschaften |
| Dielektrische Konstante (kann je nach Dicke variieren) |
| @ 1 MHz |
- |
|
IPC TM-650 2.5.5.3 |
| @ 10 GHz |
- |
10.2 |
IPC TM-650 2.5.5.5 |
| Verlustfaktor |
| @ 1 MHz |
- |
|
IPC TM-650 2.5.5.3 |
| @ 10 GHz |
- |
0.0023 |
IPC TM-650 2.5.5.5 |
| Temperaturkoeffizient des Dielektrikums |
- |
|
|
| TCεr @ 10 GHz (-40-150°C) |
ppm/°C |
- 380 |
IPC TM-650 2.5.5.5 |
| Volumenwiderstand |
| C96/35/90 |
MΩ-cm |
1.40x109 |
IPC TM-650 2.5.17.1 |
| E24/125 |
MΩ-cm |
5.36x107 |
IPC TM-650 2.5.17.1 |
| Oberflächenwiderstand |
| C96/35/90 |
MΩ |
1.80x109 |
IPC TM-650 2.5.17.1 |
| E24/125 |
MΩ |
3.16x108 |
IPC TM-650 2.5.17.1 |
| Elektrische Stärke |
Volts/mil (kV/mm) |
622 (24.5) |
IPC TM-650 2.5.6.2 |
| Dielektrische Auflösung |
KV |
> 45 |
IPC TM-650 2.5.6 |
| Bogenwiderstand |
Sekunde |
> 180 |
IPC TM-650 2.5.1 |
| 2. Thermische Eigenschaften |
| Zersetzungstemperatur (Td) |
| Anfangsbezeichnung |
°C |
> 500 |
IPC TM-650 2.4.24.6 |
| 5% |
°C |
> 500 |
IPC TM-650 2.4.24.6 |
| T260 |
Min. |
> 60 |
IPC TM-650 2.4.24.1 |
| T288 |
Min. |
> 60 |
IPC TM-650 2.4.24.1 |
| T300 |
Min. |
> 60 |
IPC TM-650 2.4.24.1 |
| Thermische Ausdehnung, CTE (x,y) 50-150oC |
ppm/°C |
8, 10 |
IPC TM-650 2.4.41 |
| Thermische Ausdehnung, CTE (z) 50-150oC |
ppm/°C |
20 |
IPC TM-650 2.4.24 |
| % Z-Achse Ausdehnung (50-260oC) |
% |
|
IPC TM-650 2.4.24 |
| 3. Mechanische Eigenschaften |
| Schälfestigkeit bis Kupfer (1 oz/35 Mikron) |
| Nach thermischem Stress |
Lb/in (N/mm) |
>12 (2.1) |
IPC TM-650 2.4.8 |
| Bei erhöhten Temperaturen (150o) |
Lb/in (N/mm) |
13.6 (2.4) |
IPC TM-650 2.4.8.2 |
| Nachprozesslösungen |
Lb/in (N/mm) |
|
IPC TM-650 2.4.8 |
| Young's Modulus |
kpsi (GPa) |
200 (1.38) |
IPC TM-650 2.4.18.3 |
| Beugfestigkeit (Maschine/Kreuz) |
KPSI (MPa) |
9.9/7.5 (68/52) |
IPC TM-650 2.4.4 |
| Zugfestigkeit (Maschine/Kreuz) |
KPSI (MPa) |
5.1/4.3 (35/30) |
IPC TM-650 2.4.18.3 |
| Kompressionsmodul |
kpsi (GPa) |
> 425 (> 2,93) |
ASTM D-3410 |
| Poisson's Verhältnis |
- |
0.16 |
ASTM D-3039 |
| 4. Physikalische Eigenschaften |
| Absorption von Wasser |
% |
0.03 |
IPC TM-650 2.6.2.1 |
| Dichte, Umgebung 23oC |
G/cm3 |
3.20 |
ASTM D792 Methode A |
| Wärmeleitfähigkeit |
W/mK |
0.81 |
ASTM E1461 |
| Entflammbarkeit |
Klasse |
Begegnet V0 |
UL-94 |
| NASA Ausgasung, 125 °C, ≤10-6 torr |
% |
|
Einheit für die Überwachung von Luftfahrzeugen |
| Gesamtmassenverlust |
% |
0.01 |
Einheit für die Überwachung von Luftfahrzeugen |
| Gesammelte Flüchtige |
% |
0.00 |
Einheit für die Überwachung von Luftfahrzeugen |
| Wasserdampf wiederhergestellt |
% |
0.00 |
Einheit für die Überwachung von Luftfahrzeugen |
Vorteile
Die AD1000-PCB bietet erhebliche Vorteile für Ihre Projekte. Ihre mechanische Robustheit sorgt dafür, dass sie Schwingungsbelastungen standhält, was sie ideal für miniaturisierte Schaltungen macht.Es zeigt eine verbesserte Dimensionsstabilität., die andere 10 Dk-Produkte in Bezug auf die Zuverlässigkeit übertrifft.
Die Miniaturisierung der Schaltkreise mit dem AD1000 führt zu einer Gewichtsreduktion, eine wesentliche Voraussetzung für Luft- und Raumfahrt- und Hochleistungsanwendungen.Gewährleistung von Langlebigkeit und Stabilität auch unter schwierigen Bedingungen.
Darüber hinaus verbessert die AD1000-PCB die Signalintegrität und minimiert Verluste für eine überlegene Kommunikation und Leistung.letztendlich die Gesamtkosten des Projekts reduzierenWichtig ist, dass sie auch in feuchten Umgebungen geringe Verluste aufrechterhält und eine hohe Leistungsfähigkeit unter verschiedenen Bedingungen gewährleistet.
| PCB-Material: |
Gewebtes Glas, verstärkt mit PTFE/Keramik gefüllt |
| Bezeichnung: |
AD1000 |
| Dielektrische Konstante: |
10.2 |
| Verlustfaktor |
0.0023 10 GHz |
| Anzahl der Schichten: |
Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
| Kupfergewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-Dicke: |
6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 59mil (1.499mm ), 125mil (3.175mm ), 127mil (3.226mm) |
| PCB-Größe: |
≤ 400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: |
Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP usw. |
Spezifikationen

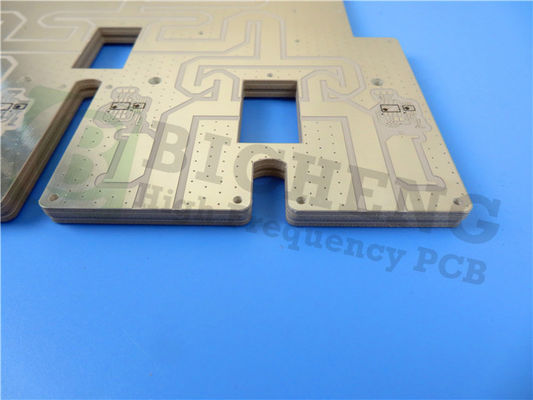

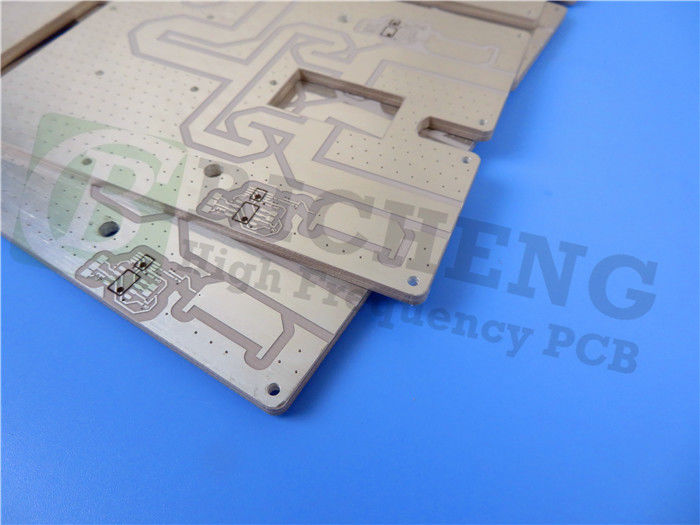

Das PCB-Stack-Up besteht aus einem 2-Schicht-Rigid-Design mit einer Kupferschicht 1 von 35 μm, einer AD1000-Kerndicke von 1.499 mm (59 mil) und einer Kupferschicht 2 ebenfalls bei 35 μm.
Die AD1000 misst 92,32 mm x 41,52 mm und ist in 2 Varianten (2 PCS) mit einer Toleranz von +/- 0,15 mm erhältlich.während die Mindestlochgröße 0 beträgt.35 mm.
Die Fertigplatte hat eine Dicke von 1,56 mm und das fertige Kupfergewicht beträgt für die äußeren Schichten 1 Unze (1,4 Mil).
Bei der Seidenfläche ist die obere Seite in Weiß gekennzeichnet, während auf der unteren Seite keine Seidenfläche ist.zur Gewährleistung der Zuverlässigkeit wird eine elektrische Prüfung zu 100% durchgeführt,.
Normen und Verfügbarkeit
Diese Leiterplatte entspricht hohen Qualitätsstandards. Der Artwork-Typ ist Gerber RS-274-X und erfüllt den IPC-Class-2-Standard. Dieses Produkt ist weltweit erhältlich und gewährleistet die Zugänglichkeit für Ihre Projekte.
Typische Anwendungen
Die AD1000-PCB ist ideal für eine Vielzahl von Anwendungen geeignet, darunter:
- Systeme im X-Band und darunter
- Radarmodule und -versorger
- Systeme zur Vermeidung von Kollisionen mit Flugzeugen (TCAS)
- Bodenüberwachungssysteme
- Miniaturisierte Schaltkreise und Patch-Antennen
- Leistungsverstärker
- Geräuscharme Verstärker (LNA)
Mit seinen fortschrittlichen Funktionen und robusten Leistungen ist das AD1000-PCB eine zuverlässige Wahl für Ihre elektronischen Anforderungen.
