| Material: | TLX-0 | PCB-Größe: | 26.64 mm x 64.97 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Kupfergewicht: | 1 Unze (1,4 ml) | Oberflächenbearbeitung: | Immersionsgold |
| Anzahl der Schichten: | 2-layer | PCB-Dicke: | 0.2 mm |
| Hervorheben: | TLX-0 RF-PCB-Board,5mm-Rf-PCB-Board,1OZ Immersion Gold RF-PCB-Platte |
||
Einleitung

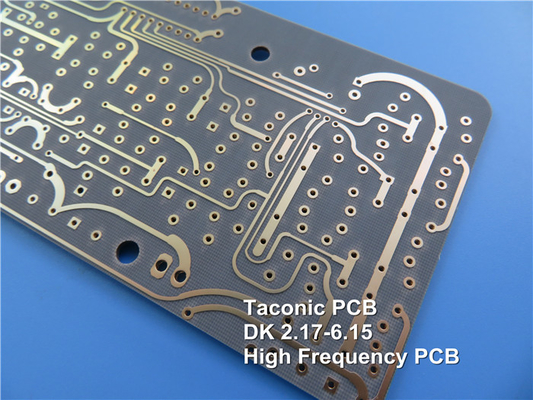

Die TLX-0 ist eine leistungsstarke Leiterplatte aus PTFE-Glasfaserverbundwerkstoff.Die Laminate der TLX-Serie bieten eine ausgezeichnete Zuverlässigkeit und Vielseitigkeit für eine Vielzahl von HF- und MikrowellenanwendungenMit einer dielektrischen Konstante von 2,45 ± 0,04 und einem niedrigen Ablösungsfaktor ist der TLX-0 eine ideale Wahl für Mikrowellendesigns mit geringer Schichtzahl.
Eigenschaften
Dielektrische Konstante (Dk): 2,45 ± 0,04 bei 10 GHz
Dissipationsfaktor (Df): 0,0021 bei 10 GHz
Niedrige Feuchtigkeitsabsorption: 0,02%
Koeffizient der thermischen Ausdehnung (CTE):
X-Achse: 21 ppm/°C
Y-Achse: 23 ppm/°C
Z-Achse: 215 ppm/°C
Stärke Schalenfestigkeit: 12 lbs/in
| Typ | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| Die in Anhang I der Verordnung (EU) Nr. 575/2013 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 575/2013 zu entnehmen. | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| Die Bezeichnung "TRF-41" | 4.10 | |
| Der Typ TRF-43 | 4.30 | |
| Die Bezeichnung "TRF-45" | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
Vorteile
Ausgezeichnete PIM-Leistung (< -160 dBc)
Robuste mechanische und thermische Eigenschaften
Niedrige und stabile Dielektrikkonstante
Abmessungsstabil
Niedrige Feuchtigkeitsabsorption
Enge Dk-Toleranz
Niedriger Ablösungsfaktor
UL 94 V0 Brandbarkeitsstufe
geeignet für Mikrowellenkonstruktionen mit geringer Schichtzahl
Anwendungen
Die TLX-0-PCB ist für eine Vielzahl von HF- und Mikrowellenanwendungen geeignet, darunter:
mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
Antennen und passive Bauteile
Radarsysteme und Mobilfunk
Mikrowellenprüfgeräte
Mikrowellenübertragungsgeräte und HF-Komponenten
PCB-Spezifikationen
Material: TLX-0 PTFE Glasfaserverbundwerkstoff
Schicht Stack-up: 2-Schicht starre
Kupferdicke: 1 oz (35 μm) auf beiden Schichten
Abmessungen der Platte: 26,64 mm x 64,97 mm ± 0,15 mm
Mindestspuren/Räume: 5/5 mils
Mindestgröße des Löchers: 0,3 mm
Endplattendicke: 0,2 mm
Durch Plattierungstärke: 20 μm
Oberflächenveredelung: Eintauchgold
Dieses PCB wird nach den IPC-Klasse-2-Qualitätsstandards hergestellt und ist weltweit erhältlich.
