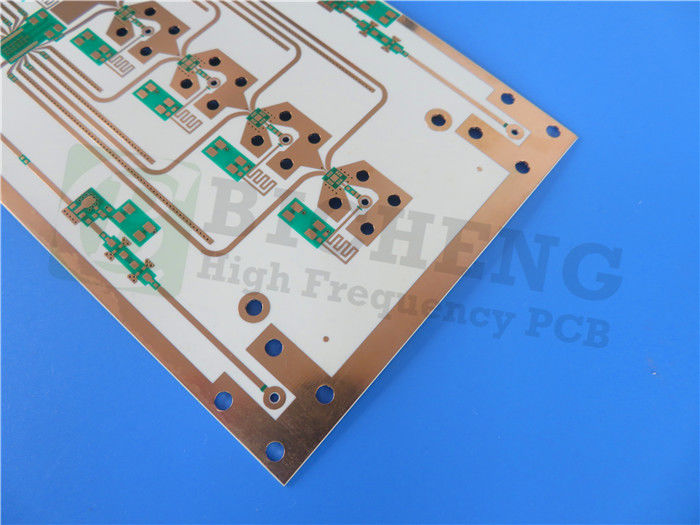

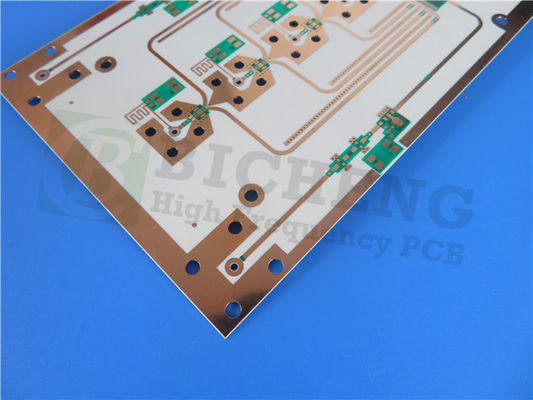

10mil WL-CT300 PCB Doppelseitiges Eintauchen Silber für Hochfrequenzanwendungen

Wir präsentieren Ihnen unser neu ausgeliefertes PCB auf Basis von WL-CT300. Das von Wangling hergestellte organische Polymer-Keramikfaserglas-Tuch-Bezugs-Kupfer-Clad-Laminat.Der WL-CT300 ist ein Hochfrequenzmaterial auf Basis von thermosetzendem Harz, die außergewöhnliche Leistung und Vielseitigkeit bietet.Ausgezeichnete Eigenschaften mit geringem Verlust, wesentlich für HochfrequenzkonstruktionenMit einer vereinfachten PCB-Verarbeitung im Vergleich zu PTFE-Materialien und einer überlegenen Stabilität und Konsistenz in der Schaltung ist der WL-CT300 ein idealer Ersatz für ähnliche ausländische Produkte.

Hauptmerkmale:
1Die dielektrische Konstante von 3,0 bei 10 GHz/23°C gewährleistet eine zuverlässige Signalübertragung in Hochfrequenzanwendungen.
2Der Dissipationsfaktor beträgt 0,003 bei 10 GHz, wodurch der Signalverlust minimiert und die Signalintegrität gewahrt bleibt.
3• Ausgezeichneter Wärmefaktor der dielektrischen Konstante (TCDK) von 27 ppm/°C, der eine stabile Leistung bei unterschiedlichen Temperaturen gewährleistet.
4Hohe Wärmeleitfähigkeit von 0,41 W/MK, die eine effiziente Wärmeableitung und Wärmemanagement ermöglicht.
5Niedrige Feuchtigkeitsabsorption von 0,15%, bei gleichbleibenden elektrischen Eigenschaften auch in feuchten Umgebungen.
6- Übereinstimmender Kupferkoeffizient der thermischen Ausdehnung (CTE) in X-Achse (15 ppm/°C), Y-Achse (14 ppm/°C) und Z-Achse (31 ppm/°C), wodurch das Risiko mechanischer Belastungen verringert und die Dimensionsstabilität gewährleistet wird.

PCB-Stapler:
Die WL-CT300-PCB verfügt über eine 2-schichtige starre Konstruktion mit präzisen Spezifikationen:


- Kupfer_Schicht_1: 35 μm
- WL-CT300 Kernschicht: 0,254 mm (10 mil)
- Kupfer_Schicht_2: 35 μm

PCB-Konstruktionsdetails:
Um Ihren spezifischen Anforderungen gerecht zu werden, bietet das PCB WL-CT300 folgende Konstruktionsdetails:
- Die Abmessungen der Platten: 167,8 mm x 91,6 mm, so daß jeweils ein einzelnes PCB mit einer geringen Toleranz von +/- 0,15 mm platziert werden kann.
- Mindestspuren: 4/5 Millimeter, so dass komplizierte Schaltkreisentwürfe und eine hohe Verpackungsdichte möglich sind.
- Mindestlochgröße: 0,3 mm, so daß die Montage der Bauteile flexibel ist.
- Keine blinden Durchläufe, das vereinfacht den Herstellungsprozess.
- Endplattendicke: 0,3 mm, was zu seinem kompakten Formfaktor beiträgt.
- Beendetes Kupfergewicht: 1 Unze (1,4 Mil) an den äußeren Schichten, was eine robuste Leitfähigkeit und Langlebigkeit gewährleistet.
- Durch Plattierungstärke: 20 μm, was eine zuverlässige Verbindung zwischen den Schichten ermöglicht.
- Oberflächenveredelung: Immersion Silber, verbessert die Schweißfähigkeit und Korrosionsbeständigkeit.
- Keine Seidenmaske oben oder unten oder Lötmaske, was zu einem sauberen und minimalistischen Aussehen führt.
- Jede PCB wird vor dem Versand einer gründlichen elektrischen Prüfung unterzogen, um sicherzustellen, daß sie den Qualitätsstandards entspricht.

PCB-Statistiken:
Diese Leiterplatte unterstützt insgesamt 41 Komponenten, wobei 190 Pads für die nahtlose Komponentenintegration verfügbar sind.Es gibt keine unteren SMT-PadsMit 162 Durchgängen und 2 Netzen ermöglicht dieses PCB eine effiziente Signalvermittlung und -verbindung.

Kunstwerke und Standards:
Diese Leiterplatte akzeptiert Gerber RS-274-X, vereinfacht den Herstellungsprozess. Sie entspricht dem IPC-Klasse-2-Standard und gewährleistet hohe Zuverlässigkeit und Leistung. Diese Leiterplatte ist weltweit erhältlich,Einfach zugänglich für verschiedene Anwendungen.

Typische Anwendungen:
Das PCB WL-CT300 findet Anwendungen in einer Vielzahl von Branchen, darunter:
- Antennen für Basisstationen und Satellitenantennen für eine zuverlässige drahtlose Kommunikation.
- Automobilradar, Sensoren und Navigationssysteme für die Unterstützung des Fahrers.
- Leistungsverstärker für eine effiziente Signalverstärkung.
- Satelliten-Hochfrequenzköpfe für die Satellitenkommunikation.
- HF-Geräte und Filter für eine präzise Signalmanipulation.
- WIMAX-Antennen und verteilte Antennen für drahtlose Breitbandkommunikation.

Mit seinen außergewöhnlichen Eigenschaften, der Einhaltung von Normen und der weltweiten Verfügbarkeit ist das WL-CT300-PCB eine zuverlässige Wahl für Hochfrequenzanwendungen in verschiedenen Branchen.
