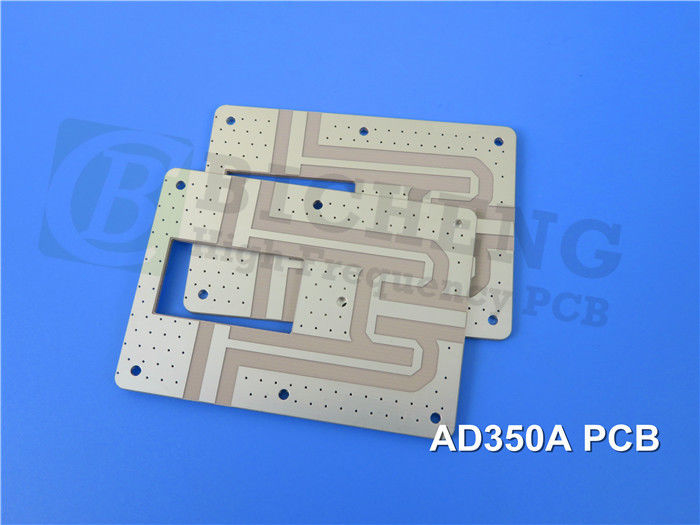

2-Schicht-AD350A-PCB 0,8mm 30mil Immersions Silber ohne Seidenlack

Wir präsentieren ein neu geliefertes PCB, das für Hochleistungs-Anwendungen und extreme Temperaturen bestimmt ist.Verbundwerkstoff auf PTFE-Basis, die eine außergewöhnliche Wärmeleitfähigkeit und einen geringen Wärmeausdehnungskoeffizienten (CTE) bieten.

Das AD350A-PCB verfügt über eine gut kontrollierte dielektrische Konstante von 3.50, mit einer Toleranz von -0,05 bei 10 GHz/23°C, um eine gleichbleibende elektrische Leistung zu gewährleisten.Minimierung von Signalverlust und -verzerrung für eine überlegene Leistung der SchaltungBei einer Zersetzungstemperatur (Td) von mehr als 500°C weist das PCB eine hervorragende thermische Stabilität auf, die es extremen Hitze und rauen Umweltbedingungen standhalten lässt.

Die AD350A-PCB ist so konzipiert, dass sie ihre mechanische Form während der Handhabung und des Betriebs beibehält.die wiederholbare Leistung der Schaltkreise und eine verbesserte Fertigungsleistung ermöglichenEs bietet außerdem eine überlegene Plattierte Durchlöcherhaftung (PTH), die die allgemeine Zuverlässigkeit und Haltbarkeit erhöht.

Das AD350A-PCB hat eine Feuchtigkeitsabsorptionsrate von 0,1%, was die Strukturintegrität auch in feuchten Umgebungen gewährleistet.Sicherstellung eines hohen Sicherheits- und ZuverlässigkeitsniveausMit einer niedrigen Passivintermodulation (PIM) von -159/-163 dBc, reflektiert 43 dBm gesäumte Töne bei 1900 MHz, S1/S1, reduziert das PCB die Signalstörungen und verbessert die Gesamtleistung des Systems.

Diese Leiterplatte ist eine 2-schichtige starre Konstruktion mit Kupferschichten auf beiden Seiten.Die Dicke der fertigen Platte beträgt 0.8 mm, mit einem Kupfergewicht von 1 Unze (1,4 Mil) an den Außenschichten. Die Vias haben eine Plattiertätigkeit von 20 μm. Die Oberflächenbeschichtung ist Immersion Silber,mit einer hervorragenden Leitfähigkeit und KorrosionsbeständigkeitEs gibt weder auf der Oberseite noch auf der Unterseite eine Seidenmaske oder eine Lötmaske.

Mit einer Plattengröße von 111,56 mm x 58,26 mm erfüllt diese Leiterplatte die IPC-Klasse-2-Standards, die eine hochwertige Herstellung und Leistung gewährleisten.Gewährleistung von Qualität und ZuverlässigkeitEs ist weltweit erhältlich, sodass es für Kunden in verschiedenen Regionen leicht zugänglich ist.

Die AD350A Hochwärmeleitfähigkeit-PCB ist für verschiedene Anwendungen geeignet, einschließlich Antennen für Basisstationen in der Mobilfunkinfrastruktur, Telematik-Antennen für Automobil,und kommerzielle SatellitenradioantennenErleben Sie die außergewöhnliche Wärmeleitfähigkeit und Zuverlässigkeit des AD350A-PCBs, die Ihre Hochleistungsdesigns mit überlegener Leistung und thermischen Managementfähigkeiten unterstützen.
