MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |

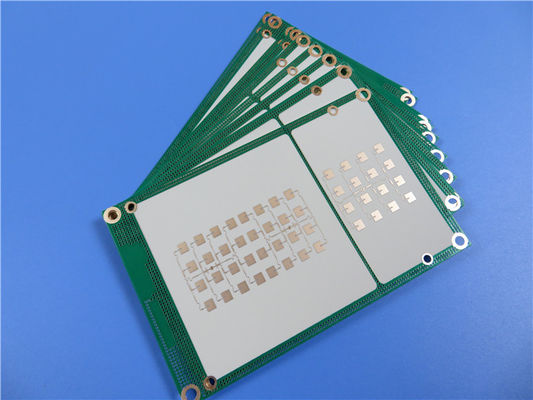

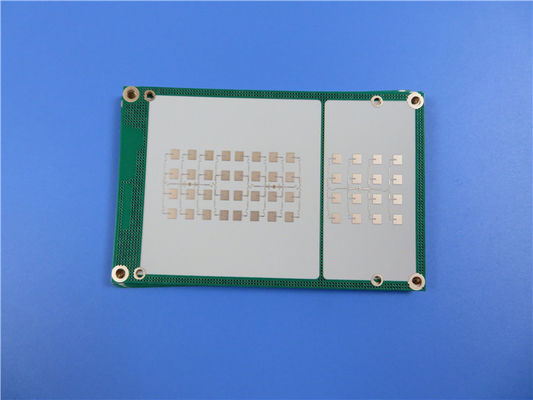

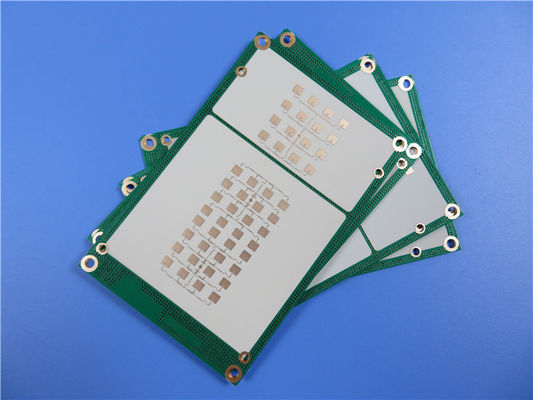

Einführung eines neu ausgelieferten PCB auf Basis von RF-10 Kupferbeschichtetem Laminat. Das RF-10 Substrat ist ein hochmodernes Verbundmaterial, das keramisch gefülltes PTFE und gewebte Glasfaser kombiniert.mit einer hohen dielektrischen Konstante und einem geringen AblösungsfaktorDie RF-10 bietet außergewöhnliche Leistung und Zuverlässigkeit für HF-Schaltungen.und verbesserte Dimensionsstabilität für mehrschichtige Schaltungen.
Die RF-10 bietet eine kostengünstige Lösung, ohne die Lieferzeit zu beeinträchtigen.RF-10 minimiert Einsatzverluste bei höheren Frequenzen, bei denen der Hauteffekt erheblich ist.
Hauptmerkmale:
Dielektrische Konstante: Die RF-10 verfügt über eine dielektrische Konstante von 10,2 ± 0,3 bei 10 GHz, was eine Verringerung der RF-Schaltkreisgröße und eine verbesserte Leistung ermöglicht.
Dissipationsfaktor: Mit einem Dissipationsfaktor von 0,0025 bei 10 GHz sorgt RF-10 für minimale Energieverluste und maximale Signalintegrität.
Hohe Wärmeleitfähigkeit: RF-10 weist eine hohe Wärmeleitfähigkeit von 0,85 W/mk (Unclad) auf und ermöglicht ein effizientes Wärmemanagement.
Dimensionelle Stabilität: Genießen Sie eine ausgezeichnete Dimensionalstabilität, die eine präzise und zuverlässige Leistung gewährleistet.
Niedrige Feuchtigkeitsabsorption: Mit einer Feuchtigkeitsabsorptionsrate von nur 0,08 Prozent hält RF-10 auch unter feuchten Bedingungen eine gleichbleibende Leistung bei.
Flammbarkeit: RF-10 ist V-0 und gewährleistet hohe Sicherheitsstandards für Ihre Anwendungen.
RF-10 Typische Werte | |||||
Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2 ± 0.3 | 10.2 ± 0.3 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0025 | 0.0025 | ||
TcK† (-55 bis 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
Feuchtigkeitsabsorption | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
Schälfestigkeit (1 Unze RT Kupfer) | IPC-650 2.4.8 (Lötmittel) | Gewicht in kg | 10 | N/mm | 1.7 |
Volumenwiderstand | IPC-650 2.5.17.1 | Mohm/cm | 6.0 x 107 | Mohm/cm | 6.0 x 107 |
Oberflächenwiderstand | IPC-650 2.5.17.1 | - Was ist los? | 1.0 x 108 | - Was ist los? | 1.0 x 108 |
Flexuralstärke (MD) | IPC - 650 - 2.4.4 | PSI | 14,000 | N/mm2 | 96.53 |
Flexuralstärke (CD) | IPC - 650 - 2.4.4 | PSI | 10,000 | N/mm2 | 68.95 |
Zugfestigkeit (MD) | IPC - 650 - 2.4.19 | PSI | 8,900 | N/mm2 | 62.57 |
Zugfestigkeit (CD) | IPC - 650 - 2.4.19 | PSI | 5,300 | N/mm2 | 37.26 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Ätzen) | % (25 Mil-MD) | - Oh, nein.0032 | % (25 Mil-CD) | - Oh, nein.0239 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Backen) | % (25 Mil-MD) | - Oh, nein.0215 | % (25 Mil-CD) | - Oh, nein.0529 |
Dimensionelle Stabilität | IPC-650 2.4.39 (nach Stress) | % (25 Mil-MD) | - Oh, nein.0301 | % (25 Mil-CD) | - Oh, nein.0653 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Ätzen) | % (60 Mil-MD) | - Oh, nein.0027 | % (60 Mil-CD) | - Oh, nein.0142 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Backen) | % (60 Mil-MD) | - Oh, nein.1500 | % (60 Mil-CD) | - Oh, nein.0326 |
Dimensionelle Stabilität | IPC-650 2.4.39 (nach Stress) | % (60 Mil-MD) | - Oh, nein.0167 | % (60 Mil-CD) | - Oh, nein.0377 |
Dichte (spezifische Schwerkraft) | IPC-650-2.3.5 | G/cm3 | 2.77 | G/cm3 | 2.77 |
Spezifische Wärme | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
Wärmeleitfähigkeit (unbeschichtet) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
CTE (X-Y-Achse) (50 bis 150 °C) | IPC-650 2.4.41 | ppm/°C | 16 bis 20 | ppm/°C | 16 bis 20 |
CTE (Z-Achse) (50 bis 150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
Flammbarkeit | Inneres | V-0 | V-0 |
Vorteile:
Größenreduzierung: Die hohe dielektrische Konstante von RF-10 ermöglicht kompakte RF-Schaltkreisentwürfe.
Dimensionelle Stabilität: Erleben Sie eine verbesserte Zuverlässigkeit und Genauigkeit mit der hervorragenden Dimensionsstabilität von RF-10.
Enge DK-Toleranz: RF-10 bietet eine enge dielektrische Konstante Toleranz von 10,2 ± 0.3, um eine präzise und gleichbleibende Leistung zu gewährleisten.
Verbessertes thermisches Management: Die hohe Wärmeleitfähigkeit von RF-10 ermöglicht eine effiziente Wärmeableitung und schützt kritische Komponenten.
Ausgezeichnete Haftung: RF-10 weist eine hervorragende Haftung an glatte Kupferoberflächen auf und gewährleistet eine zuverlässige und langlebige Schaltung.
Niedrige Ausdehnung: Der geringe X-, Y- und Z-Wärmeausdehnungskoeffizient (CTE) von RF-10 minimiert das Risiko einer Verformung oder Delamination.
Preis-Leistungs-Verhältnis: RF-10 liefert hervorragende Leistung zu einem ausgezeichneten Preis.
Diese PCB-Spezifikationen umfassen ein 2-schichtiges starres Stackup mit 35μm Kupferschichten auf beiden Seiten. Es hat Abmessungen von 18,33 mm x 25,16 mm, eine minimale Spur/Raum von 6/6 mils und eine minimale Löchergröße von 0.3 mmDie Fertigplatte ist 0,6 mm dick und verfügt über ein Kupfergewicht von 1 Unze an den äußeren Schichten mit einer Dicke von 20 μm über der Plattierung.und es gibt keine Seidenmaske oder Lötmaske auf beiden SeitenJede PCB wird zur Qualitätssicherung zu 100% elektrisch getestet.
PCB-Material: | Verbundwerkstoffe aus keramisch gefülltem PTFE und gewebter Glasfaser |
Bezeichnung: | RF-10 |
Dielektrische Konstante: | 10.2 |
Verlustfaktor | 0.0025 10 GHz |
Anzahl der Schichten: | Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
PCB-Dicke: | 10mil (0,254mm), 20mil (0,508mm), 25mil (0,635mm), 60mil (1,524mm), 125mil (3,175mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP usw. |
Die PCB-Statistiken umfassen 11 Komponenten, 38 Pads (14 Durchlöcher- und 24 SMT-Top-Pads), 17 Durchläufe und 2 Netze.
Qualitätsstandard: nach IPC-Klasse-2-Normen hergestellt, um eine zuverlässige Leistung zu gewährleisten.
Verfügbarkeit: RF-10-PCBs sind weltweit erhältlich und erfüllen die weltweite Nachfrage.
RF-10 PCB findet Anwendungen in Mikroband-Patch-Antennen, GPS-Antennen, passiven Komponenten, Kollisionsvermeidungssystemen von Flugzeugen und Satellitenkomponenten.Seine hohe Leistungsfähigkeit und Zuverlässigkeit machen es zu einer geeigneten Wahl für anspruchsvolle HF-Anwendungen in verschiedenen Branchen.
Zusammenfassend lässt sich sagen, dass RF-10-PCBs auf die anspruchsvollen Anforderungen von HF-Anwendungen zugeschnitten sind.RF-10 bietet beispiellose Leistung und Zuverlässigkeit.
