2 Schicht DiClad 870 RF PCB 5mil 0,2mm ENIG keine Lötmaske

2 Schicht DiClad 870 RF PCB 5mil 0,2mm ENIG keine Lötmaske
2 Schicht DiClad 870 RF PCB 5mil 0,2mm ENIG keine Lötmaske 2 Schicht DiClad 870 RF PCB 5mil 0,2mm ENIG keine Lötmaske 2 Schicht DiClad 870 RF PCB 5mil 0,2mm ENIG keine Lötmaske

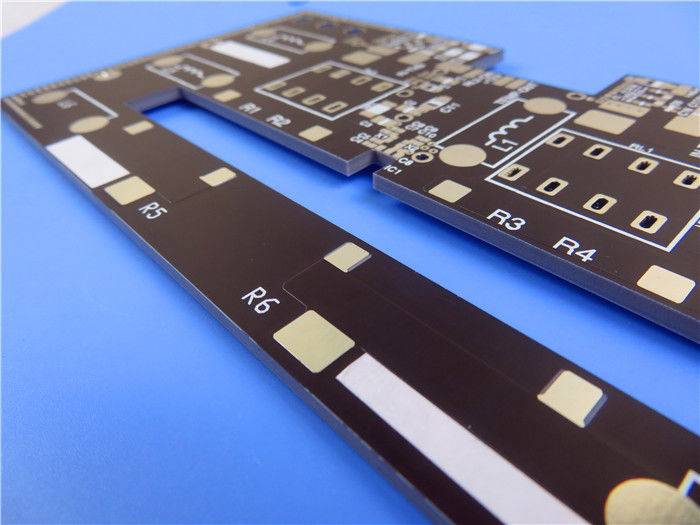

Großes Bild :  2 Schicht DiClad 870 RF PCB 5mil 0,2mm ENIG keine Lötmaske

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD9.99-99.99/PCS
Verpackung Informationen: Staubsack+Karton
Lieferzeit: 8-9 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat

2 Schicht DiClad 870 RF PCB 5mil 0,2mm ENIG keine Lötmaske

Beschreibung
Material: DiClad 870 PCB-Größe: 63.44 mm x 49,5 mm = 1 PCS, +/- 0,15 mm
Kupfergewicht: 1 oz (1,4 ml) äußere Schichten Oberflächenbearbeitung: ENIG
Anzahl der Schichten: 2-layer PCB-Dicke: 0.2 mm
Hervorheben:

ENIG DiClad 870 RF PCB

,

2 Schicht DiClad 870 RF PCB

,

5 Millimeter DiClad 870 RF-PCB

Heute präsentieren wir ein neu geliefertes PCB auf Basis von DiClad 870 Laminaten.



Einführung von DiClad 870:

Rogers DiClad 870 Laminate sind gewebte Glasfaserverstärkte, PTFE-basierte Verbundwerkstoffe, die eine niedrigere Dielektrikkonstante für den Einsatz als Leiterplattenunterlage bieten.Durch den Einsatz weniger Schichten aus Glasfaser und einem höheren Anteil an PTFE, bieten die DiClad 870-Laminate bei einer ähnlichen Dicke niedrigere Dielektrikkonstanten (Dk) und Ablösungsfaktoren als andere Laminate der DiClad-Serie.Die Gewebeverstärkung aus Glasfaser in DiClad 870 bietet eine größere Dimensionsstabilität als nicht gewebte PTFE-Laminate aus Glasfaser, die ähnliche dielektrische Konstanten aufweisenDie beschichteten Glasfaserschichten in DiClad 870-Materialien sind in die gleiche Richtung ausgerichtet.



Eigenschaften:

Dielektrische Konstante (Dk) von 2,33 bei 10 GHz und 1 MHz, 50% RH
Dissipationsfaktor von 0,0013 bei 10 GHz, 0,0009 bei 1 MHz, 50% RH
Feuchtigkeitsabsorption 0,02%
CTE in X-Achse von 17 ppm/°C, Y-Achse von 29 ppm/°C und Z-Achse von 217 ppm/°C
Kupfer-Pelle Festigkeit von 14 lbs/in
UL 94-V0 Entflammbarkeit
NASA-Ausgasung: Gesamtmassenverlust von 0,01%, gesammelte Flüchtige von 0,01%, Wasserdampf von 0,01%



Eigentum DiClad 870 Die Situation Prüfmethode
Elektrische Eigenschaften
Dielektrische Konstante @ 10 GHz 2.33 C23/50 IPC TM-650 2.5.5.5
Dielektrische Konstante @ 1 MHz 2.33 C23/50 IPC TM-650 2.5.5.3
Verlustfaktor @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Verlustfaktor @ 1 MHz 0.0009 C23/50 IPC TM-650 2.5.5.3
Erthermischer Koeffizient (ppm/°C) -161 -10°C bis +140°C IPC TM-650 2.5.5.5
angepasst
Volumenwiderstand (MΩ-cm) 1.5 x 10 9 C96/35/90 IPC TM-650 2.5.17.1
Oberflächenwiderstand (MΩ) 3.4 x 10 7 C96/35/90 IPC TM-650 2.5.17.1
Bogenwiderstand > 180 D48/50 ASTM D-495
Dielektrische Auflösung (kV) > 45 D48/50 ASTM D-149
Mechanische Eigenschaften
Schälfestigkeit (Pfund pro Zoll) 14 Nach thermischem Stress IPC TM-650 2.4.8
Zugmodul (kpsi) 485 (MD), 346 (CD) A, 23°C ASTM D-638
Zugfestigkeit (kpsi) 14.9 (MD), 11.2 (CD) A, 23°C ASTM D-882
Kompressionsmodul (kpsi) 327 A, 23°C ASTM D-695
Flexuralmodul (kpsi) 437 A, 23°C ASTM D-790
Thermische Eigenschaften
Koeffizient der thermischen Ausdehnung (ppm/°C) X Achse Y Achse Z Achse 17 29 217 0°C bis 100°C IPC TM-650 2.4.24 Mettler 3000 Thermomechanischer Analyzer
Wärmeleitfähigkeit (W/mK) 0.257 100 °C ASTM E-1225
Entflammbarkeit UL Erfüllt die Anforderungen der UL94-V0 C48/23/50, E24/125 UL 94 Vertikalverbrennung IPC TM-650 2.3.10
Körperliche Eigenschaften
Dichte (g/cm3) 2.26 A, 23°C ASTM D-792 Methode A
Absorption von Wasser (%) 0.02 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Abgasverlust Gesamtmassenverlust (%) gesammeltes flüchtiges Kondensierbares Material (%) Wasserdampfrückgewinn (%) Sichtbarer Kondensat (±) 0.02 0,00 0,01 Nein 125°C, ≤ 10-6 torr NASA SP-R-0022A Höchstens 1,00% Höchstens 0,10%



Vorteile:

Ausgesprochen geringe Verlusttangente
Ausgezeichnete Stabilität der Abmessungen
Einheitlichkeit der Produktleistung
Die elektrischen Eigenschaften sind über die Frequenz hinweg sehr gleich
Gleichbleibende mechanische Leistung
Ausgezeichnete Chemikalienbeständigkeit
Niedrigste Feuchtigkeitsabsorption unter PTFE-basierten Verbundwerkstoffen
Stabile Dk über einen weiten Frequenzbereich
Niedriges Dk unterstützt größere Linienbreiten für geringere Einsatzverluste



PCB-Stapler:
Das PCB-Stackup für das DiClad 870-Laminat ist ein 2-schichtiges starres Design. Es besteht aus 35 μm Kupferschichten oben und unten, mit einer 0,127 mm (5 mil) dicken DiClad 870-Dielektrickschicht dazwischen.



PCB-Konstruktionsdetails:
Die Abmessungen der Platte sind 63,44 mm x 49,5 mm, mit einer Toleranz von ±0,15 mm. Der Mindestanfordernis für Spuren/Fläche beträgt 4/5 mil, und die Mindestöffnung ist 0,20 mm.Es gibt keine Blindvias in der Konstruktion verwendetDie Verkleidungsdicke beträgt 20 μm und die Oberfläche ist ENIG.Auf dem Brett wird keine Seidenwand oder Lötmaske verwendet..



PCB-Material: PTFE-Laminate aus gewebter Glasfaser
Bezeichnung: DiClad 870
Dielektrische Konstante: 2.3
Anzahl der Schichten: Einseitige Leiterplatten, Doppelseitige Leiterplatten, Mehrschichtliche Leiterplatten, Hybridleiterplatten
Dielektrische Dicke: 31mm (0,787mm), 93mm (2,286mm), 125mm (3,175mm)
Kupfergewicht: 1 Unz (35 μm), 2 Unz (70 μm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Rot, Gelb usw.
Oberflächenveredelung: Immersionsgold, HASL, Immersionssilber, Immersionstin, Bares Kupfer, OSP, ENEPIG, rein vergoldet usw.

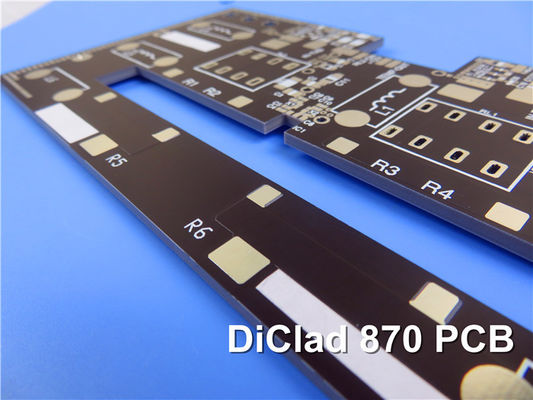

2 Schicht DiClad 870 RF PCB 5mil 0,2mm ENIG keine Lötmaske 0



PCB-Statistiken:

Dieses PCB hat insgesamt 4 Komponenten. Es gibt insgesamt 8 Pads, von denen 5 durchlöchrig und 3 oberseitig SMT sind. Es umfasst auch 10 Via und 1 Netz.



Kunstwerke:Die Grafiken für diese Leiterplatte sind im Gerber RS-274-X-Format erhältlich.



Akzeptierter Standard:Das PCB wird nach dem IPC-Klasse-2-Standard hergestellt.



Verfügbarkeit:Dieses PCB ist weltweit erhältlich.



Typische Anwendungen:
Radarzuführungsnetze
Kommerzielle Phasen-Array-Netzwerke
Antennen für Basisstationen mit geringem Verlust
Führungssysteme
Digitale Funkantennen
Filter, Kupplungen und LNA

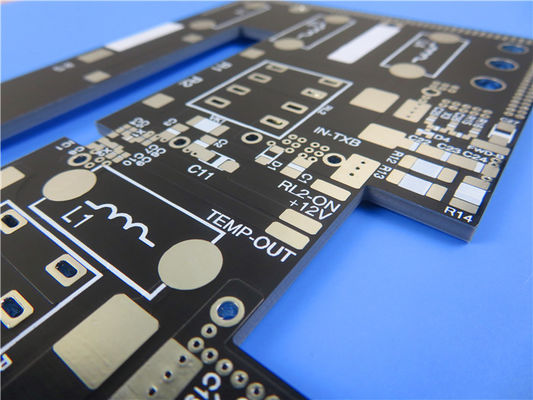

2 Schicht DiClad 870 RF PCB 5mil 0,2mm ENIG keine Lötmaske 1
