| Material: | NT1 Schnittstellen | PCB-Größe: | 43 mm x 43 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Kupfergewicht: | 1 oz (1,4 ml) äußere Schichten | Oberflächenbearbeitung: | ENEPIG |
| Anzahl der Schichten: | 2-layer | PCB-Dicke: | 125 Mil |
| Markieren: | ENEPIG Oberflächenfertig PCB,125 ml RT Duroid 5880 PCB,2Schicht RT Duroid 5880 PCB |
||

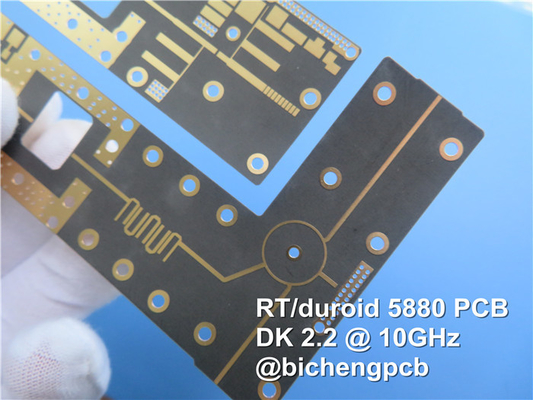

Wir präsentieren unsere neu ausgelieferten PCBs mit Rogers RT/Duroid 5880 Hochfrequenz-Laminaten.Diese mit Glasmikrofasern verstärkten fortschrittlichen PTFE-Verbundwerkstoffe bieten eine außergewöhnliche Leistung für Hochfrequenz- und BreitbandanwendungenMit einer geringen Dielektrikkonstante (Dk) und geringen Dielektrikverlusten sorgt dieses PCB für einheitliche elektrische Eigenschaften über einen breiten Frequenzbereich.Seine isotropen Eigenschaften und enge Toleranzen machen es zu einer idealen Wahl für anspruchsvolle Anwendungen in verschiedenen Industrien.
Hauptmerkmale:
- Dielektrische Konstante von 2,2 mit enger Toleranz von 0,02 bei 10 GHz/23°C
- Dissipationsfaktor von 0,0009 bei 10 GHz
- Temperaturkoeffizient der dielektrischen Konstante (TCDk) von -125 ppm/°C
- Niedrige Feuchtigkeitsabsorption von 0,02%
- Koeffizient der thermischen Ausdehnung (CTE) in X-Achse: 31 ppm/°C, Y-Achse: 48 ppm/°C, Z-Achse: 237 ppm/°C
- isotropes Material mit gleichmäßigen elektrischen Eigenschaften
Vorteile:
1. Einheitliche elektrische Eigenschaften: Die Leiterplatte unterhält eine gleichbleibende elektrische Leistung in einem breiten Frequenzbereich und sorgt so für eine zuverlässige Signalübertragung.
2. Einfache Anpassung: RT/Duroid 5880-Laminate sind leicht zu schneiden, zu formen und zu bearbeiten, so dass sie präzise angepasst werden können, um spezifische Designanforderungen zu erfüllen.
3Chemikalienbeständigkeit: Diese Laminate sind gegen Lösungsmittel und Reagenzien resistent, die beim Ätzen oder Plattieren verwendet werden, was ihre Haltbarkeit und Langlebigkeit erhöht.
4. Geeignet für Umgebungen mit hoher Feuchtigkeit: Die RT/Duroid 5880-Laminate haben eine geringe Feuchtigkeitsabsorption und funktionieren gut in Umgebungen mit hoher Feuchtigkeit oder Feuchtigkeit.
5. gut etabliertes Material: RT/duroid 5880 ist ein bekanntes und weit verbreitetes Material in der Industrie, das eine nachgewiesene Erfolgsbilanz an Zuverlässigkeit und Leistung gewährleistet.
6. Niedriger elektrischer Verlust: Dieses PCB bietet den geringsten elektrischen Verlust unter den verstärkten PTFE-Materialien und gewährleistet eine effiziente Signalübertragung und eine minimale Signalzerstörung.
| Eigentum | USE-Fahrzeug | Ausrichtung | Einheiten | Die Situation | Prüfmethode | |
| Dielektrische Konstante,ε Prozess | 2.20 2.20 ± 0,02 Spek. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Dielektrische Konstante | 2.2 | Z | N/A | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
| Verwüstungsfaktor,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Thermischer Koeffizient ε | - 125 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 | |
| Volumenwiderstand | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Oberflächenwiderstand | 3 x 107 | Z | - Was ist los? | C/96/35/90 | ASTM D 257 | |
| Spezifische Wärme | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Berechnet | |
| Zugmodul | Prüfung bei 23°C | Prüfung bei 100°C | N/A | MPa (kpsi) | Eine | ASTM D 638 |
| 1070(156) | 450 ((65) | X | ||||
| 860(125) | 380 ((55) | Y | ||||
| Der höchste Stress | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| Die ultimative Belastung | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Kompressionsmodul | 710(103) | 500(73) | X | MPa (kpsi) | Eine | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Der höchste Stress | 27(3.9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z | ||||
| Die ultimative Belastung | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Feuchtigkeitsabsorption | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| Wärmeleitfähigkeit | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| Koeffizient der thermischen Ausdehnung | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| Dichte | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Kupferschalen | 31.2(5.5) | N/A | (N/mm) | 1 oz ((35 mm) EDC-Folien nach dem Schwimmen des Löters |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | N/A | N/A | N/A | UL 94 | |
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | N/A | N/A | N/A | N/A | |
Die erste Kupferschicht, Copper_layer_1, hat eine Dicke von 35 μm und bietet eine hervorragende Leitfähigkeit für die Signalübertragung.Der Kern des PCB besteht aus RT/Duroid 5880-LaminatSchließlich hat die zweite Kupferschicht Copper_layer_2, ebenfalls eine Dicke von 35 μm, wodurch das Stapeln abgeschlossen wird.
Die PCB-Konstruktionsdetails sind 43 mm x 43 mm, mit einer Toleranz von +/- 0,15 mm.eine präzise Routing und eine effiziente Nutzung des Bordplatzes ermöglichenDie Mindestöffnung beträgt 0,5 mm und bietet Platz für Bauteile mit unterschiedlichen Bleigrößen.
Diese PCB enthält keine Blindvias, wodurch der Herstellungsprozess vereinfacht und die Kosten gesenkt werden.Die äußeren Schichten haben ein Kupfergewicht von 1 Unze (1.4 mils), was eine ausreichende Leitfähigkeit für die Signalübertragung gewährleistet.
Die Oberflächenbeschichtung dieser Leiterplatte ist ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold), die eine hervorragende Korrosionsbeständigkeit und Schweißfähigkeit bietet.Die PCB enthält weder Ober- noch Unterseidenseide noch Ober- oder Unterseidenlödermaske., die den Herstellungsprozess vereinfachen und die Kosten senken.
Vor dem Versand wird jedes PCB zu 100% elektrisch geprüft, um seine Funktionalität und Leistung zu gewährleisten.Dieses umfassende Prüfverfahren gewährleistet, dass die PCB die erforderlichen Spezifikationen und Funktionen erfüllt, wie sie vorgesehen sind.
In Bezug auf die PCB-Statistik umfasst diese Leiterplatte 8 Komponenten, die eine vereinfachte Montage und Integration ermöglichen.mit einer Breite von mehr als 20 mm,Unter diesen Pads sind 17 für durchlöchrige Komponenten bestimmt, während 11 für Oberflächen-Mount-Technologie (SMT) -Komponenten auf der oberen Seite des Boards konzipiert sind.Es gibt keine SMT Pads auf der unteren Seite der PCBDieses PCB-Board umfasst 7 Durchgängen, die Verbindungen zwischen verschiedenen Schichten ermöglichen und den Fluss von Signalen und Strom erleichtern.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
Das für diese Leiterplatte verwendete Bildformat ist Gerber RS-274-X, ein in der Industrie weithin anerkannter Standard für die Leiterplattenherstellung.Es gewährleistet die Kompatibilität mit verschiedenen Herstellungsprozessen und ermöglicht eine genaue Wiedergabe des Designs.
Die PCB entsprechen der IPC-Klasse-2-Norm, die spezifische Qualitäts- und Leistungskriterien für PCBs für allgemeine elektronische Produkte festlegt.Diese Einhaltung einer anerkannten Branchennorm stellt sicher, dass die PCB die erforderlichen Ebenen der Zuverlässigkeit und Leistung erfüllen.
Die Verfügbarkeit dieses PCB ist nicht auf eine bestimmte Region oder einen bestimmten Markt beschränkt, sondern weltweit zugänglich, so dass Kunden aus verschiedenen Ländern von seinen Funktionen und Anwendungen profitieren können.
RT Duroid 5880 PCB wird häufig in kommerziellen Breitbandantennen, Mikroband- und Stripline-Schaltkreisen, Millimeterwellenanwendungen, Radarsystemen, Führungssystemen,mit einer Leistung von mehr als 100 W und.
