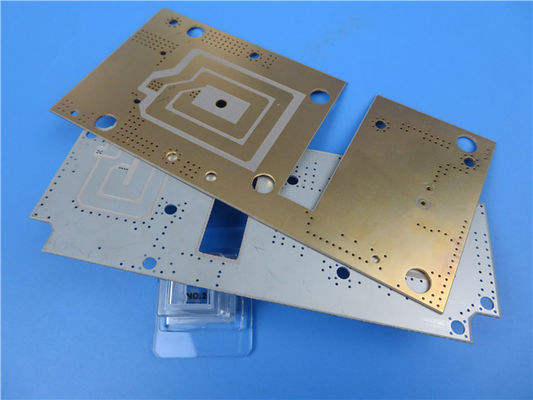

5 Millimeter RF-35A2 doppelseitige PCB-Immersion Silber ohne Lötmaske

Einführung des neu ausgelieferten PCB auf Basis von RF-35A2-Substrat.RF-35A2 ist ein hochmodernes PCB-Material, das für außergewöhnliche Leistungen in Hochfrequenzanwendungen entwickelt wurde.mit einem sehr geringen Gehalt an Glasfaser und einer homogenen Dielektrikkonstante, RF-35A2 erzielt unvergleichliche Einsatzverlust Eigenschaften und optimale Leistungsübertragung, so dass es die erste Wahl für Leistungsverstärker, Filter / Kupplungen, Hochgeschwindigkeits-Digitalkreise, passive Komponenten,und drahtlose Antennen.

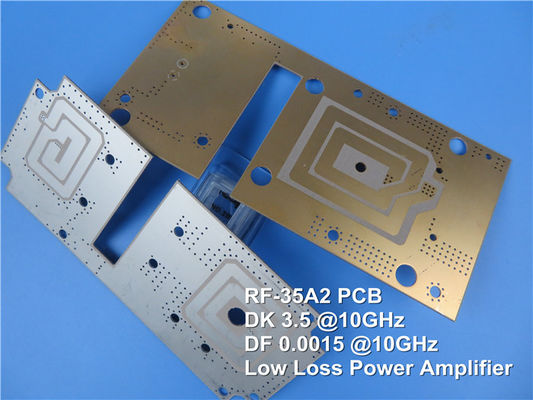

RF-35A2 zeichnet sich durch sein ultra-niedrigverlustreiches Leistungsverstärker-Substrat aus, das eine ideale Plattform für Leistungsverstärker mit minimalem Signalverfall und maximaler Effizienz bietet.Die dielektrische Konstante (Dk) von 3.5 bei 10 GHz gewährleistet eine gleichbleibende Signalverbreitung und minimiert Impedanzschwankungen dank der homogenen Dk im gesamten Laminat.

Ein weiteres bemerkenswertes Merkmal von RF-35A2 ist der außergewöhnlich niedrige Ablösungsfaktor.RF-35A2 ermöglicht eine maximale Leistungsübertragung bei gleichzeitiger Minimierung der WärmeerzeugungDiese Eigenschaft ermöglicht eine effiziente Leistungsverstärkung, ohne dabei die Leistung zu beeinträchtigen.

RF-35A2 weist geringe Wärmeausdehnungskoeffizienten (CTE) mit x- bzw. y-Werten von 10 ppm/°C bzw. 13 ppm/°C auf.Diese niedrigen CTE-Werte tragen zur Dimensionsstabilität und Zuverlässigkeit des Materials bei., so dass es eine ausgezeichnete Wahl für die Oberflächenmontage von Chipträgern ist.

Die RF-35A2 wird in einem firmeneigenen mehrstufigen Verfahren hergestellt und gewährleistet eine hervorragende Kopferschalenhaftung.Diese überlegene Haftung erhöht die Zuverlässigkeit und Haltbarkeit der Verbindungen zwischen Kupferschichten und dem Substrat, die eine solide Grundlage für Ihr PCB-Design bieten.

Zusätzlich zu seinen hervorragenden elektrischen Eigenschaften bietet RF-35A2 mehrere Vorteile.bei ausgezeichneter Schalenfestigkeit (1 oz)Mit einer niedrigen Feuchtigkeitsabsorption von 0,03%, gewährleistet RF-35A2 Stabilität und Zuverlässigkeit in verschiedenen Umgebungen.Das Material erleichtert auch die einfache Bohrung, wodurch der PCB-Fertigungsprozess optimiert wird.

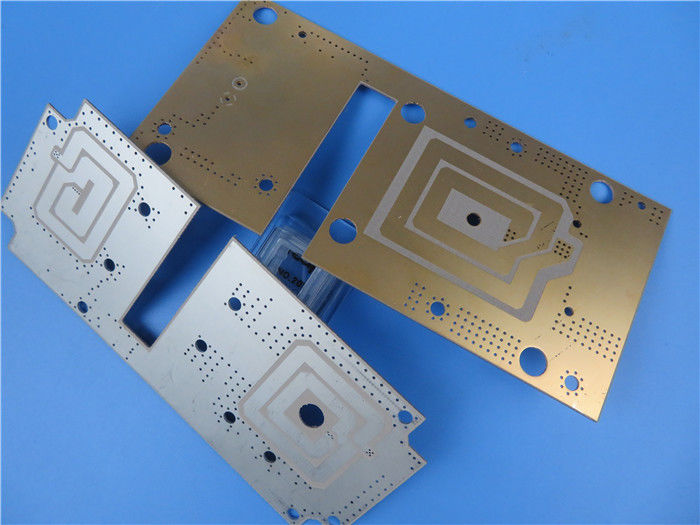

Diese mit RF-35A2 konstruierte 2-Schicht starre Leiterplatte verfügt für eine optimale Leitfähigkeit über eine Kupferschicht mit einer Dicke von 35 μm. Die RF-35A2-Schicht hat eine Dicke von 0,127 mm (5 mil),Bereitstellung der gewünschten elektrischen EigenschaftenDie Abmessungen der Platten sind 76,04 mm x 33,18 mm (1 PCS) mit einer Toleranz von +/- 0,15 mm, was für präzise Abmessungen für Ihre spezifischen Anforderungen sorgt.Das PCB wird vor dem Versand zu 100% elektrisch getestet, die Zuverlässigkeit und Einhaltung der Qualitätsstandards gewährleistet.

Mit 23 Komponenten und insgesamt 56 Pads, darunter 45 Durchlöcher-Pads und 11 Top SMT-Pads, bietet dieses PCB Vielseitigkeit für verschiedene Anwendungen.Flexibilität bei SchaltkreisverbindungenDie Leiterplatte ist mit Gerber RS-274-X-Artwork-Dateien kompatibel und nach dem IPC-Klasse-2-Qualitätsstandard hergestellt, was Zuverlässigkeit und gleichbleibende Leistung garantiert.

RF-35A2-PCBs sind weltweit erhältlich, sodass Ingenieure und Hersteller aus allen Regionen von ihrer außergewöhnlichen Qualität profitieren können.Entfalten Sie das Potenzial von RF-35A2 in Ihren Hochfrequenzanwendungen, wie Leistungsverstärker, Filter/Kopplungen, schnelle digitale Schaltungen, passive Komponenten und drahtlose Antennen.
