Material: | NT1 Verhütungsmittel | Stärke: | 10mil |
---|---|---|---|
Anzahl der Schichten: | 2-layer | Oberflächenbearbeitung: | Immersionsgold |
Markieren: | Schwarze Seidenwand doppelseitige HF-PCB,10 ml doppelseitige HF-PCB,6035HTC doppelseitige HF-PCB |

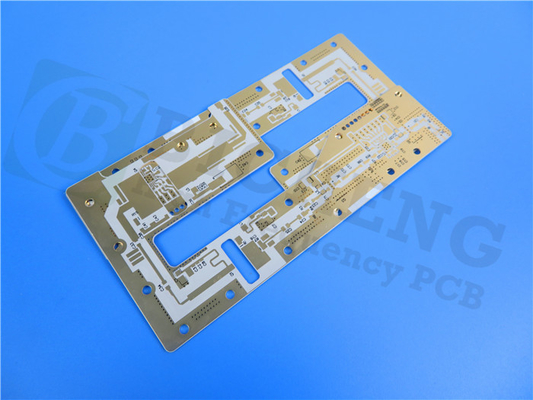

Einführung der HF-PCB auf Basis von RT-Duroid 6035HTC, einer außergewöhnlichen Lösung, die speziell für Hochleistungs-HF- und Mikrowellenanwendungen entwickelt wurde.Nutzung der neuesten technologischen Fortschritte, bietet dieses PCB unvergleichliche Eigenschaften und Vorteile, die es zur idealen Wahl für anspruchsvolle hohe Leistungsanforderungen machen.
Rogers RT duroid 6035HTC Hochfrequenzschaltkreismaterialien sind keramisch gefüllte PTFE-Verbundwerkstoffe, die für ihre außergewöhnliche Leistung in Hochleistungsanwendungen bekannt sind.Diese Laminate sind speziell darauf ausgelegt, Wärme zu vertreiben., so dass sie eine ausgezeichnete Wahl für Anwendungen sind, die ein effizientes Wärmemanagement erfordern.Dieses PCB sorgt für eine optimale Wärmeableitung und ermöglicht niedrigere Betriebstemperaturen, wodurch die Leistung und Zuverlässigkeit von Leistungsschaltungen mit hoher Leistung maximiert werden.
Eine der herausragenden Eigenschaften dieser Leiterplatte ist ihre beeindruckende dielektrische Leistung.Gewährleistung einer konsistenten und zuverlässigen Signalverbreitung über einen breiten FrequenzbereichDer Ablösungsfaktor von 0,0013 bei 10 GHz/23°C garantiert einen minimalen Signalverlust und eine optimale Hochfrequenzleistung.Der thermische Koeffizient der dielektrischen Konstante von -66 ppm/°C gewährleistet eine stabile elektrische Leistung auch in Umgebungen mit schwankenden Temperaturen.
NT1 Verbrennungsmitteleinheiten | |||||
Eigentum | NT1 Verbrennungsmittel NT1 Verbrennungsmittel | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
Dielektrische Konstante,ε Prozess | 3.50 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
Dielektrische Konstante | 3.6 | Z | 8 GHz - 40 GHz | Differentielle Phasenlänge Methode | |
Verlustfaktor | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Thermischer Koeffizient ε | - 66 | Z | ppm/°C | - 50°Cbis 150°C | Mod IPC-TM-650, 2.5.5.5 |
Volumenwiderstand | 108 | MΩ.cm | Eine | IPC-TM-650, 2.5.17.1 | |
Oberflächenwiderstand | 108 | MΩ | Eine | IPC-TM-650, 2.5.17.1 | |
Dimensionelle Stabilität | - 0,11 - 0.08 | CMD MD | mm/m (Mils/Zoll) | 0.030" 1 Unze EDC-Folien Dicke nach Ätzung "+E4/105 | IPC-TM-650 2.4.39A |
Zugmodul | 329 244 | MD CMD | KPSI | 40 Stunden @ 23°C/50 RH | ASTM D638 |
Moiseure Absorption | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Koeffizient der thermischen Ausdehnung (-50°Cbis 288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C/ 50% RH | IPC-TM-650 2.4.41 |
Wärmeleitfähigkeit | 1.44 | W/m/k | 80°C | ASTM C518 | |
Dichte | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
Stärke der Kupferschalen | 7.9 | Schneller | 20 Sekunden.°C | IPC-TM-650 2.4.8 | |
Entflammbarkeit | V-0 | UL 94 | |||
Bleifreies Verfahren kompatibel | - Ja, das ist es. |
Um seine Zuverlässigkeit weiter zu verbessern, weist das RT duroid 6035HTC-basierte PCB eine geringe Feuchtigkeitsabsorptionsrate von 0,06% auf.Diese Funktion minimiert die Auswirkungen von Feuchtigkeit auf die elektrische Leistung und sorgt für einen gleichbleibenden Betrieb auch unter feuchten BedingungenAußerdem erleichtert die 1,44 W/m/K Wärmeleitfähigkeit der PCB bei 80°C eine effiziente Wärmeableitung.die Schaltung bei niedrigeren Temperaturen betreiben und das Risiko eines Komponentenversagens verringern.
Die mechanische Stabilität ist ein weiterer wichtiger Vorteil dieser PCB. Mit einem CTE (Koeffizient der thermischen Ausdehnung) von 19 ppm/°C in den Achsen X und Y und 39 ppm/°C in der Achse Z,die PCB bei Temperaturänderungen ihre strukturelle Integrität bewahrtDies gewährleistet Zuverlässigkeit und Langlebigkeit und macht sie für anspruchsvolle Umgebungen und Anwendungen geeignet, die eine hohe Haltbarkeit erfordern.
Die Konstruktion der RT duroid 6035HTC-basierten Leiterplatte ist sorgfältig auf die Anforderungen von Hochleistungs-Schaltkreisen ausgelegt.mit einer hervorragenden elektrischen LeitfähigkeitDer Kern besteht aus RT-Duroid 6035HTC-Material mit einer Dicke von 0,254 mm (10 mil), das eine ausgewogene elektrische Leistung, thermische Steuerung und mechanische Stabilität bietet.Die Dicke der fertigen Platte beträgt 0Die Oberflächenbeschichtung ist immersion gold, was nicht nur eine optimale Leitfähigkeit, sondern auch Korrosionsbeständigkeit gewährleistet.damit die Lebensdauer des PCB verlängert wird.
PCB-Material: | Keramik gefüllte PTFE-Verbundwerkstoffe |
Bezeichnung: | NT1Behandlung von Kraftfahrzeugen |
Dielektrische Konstante: | 3.50 ± 0.05 |
Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
mit einer Dicke von mehr als 10 mm | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP usw. |
In Bezug auf die Qualitätssicherung entspricht dieses HF-PCB den IPC-Klasse-2-Standards und gewährleistet damit Zuverlässigkeit und Leistungsbeständigkeit.Es wurde strengen Prüfungen und Inspektionen unterzogen, um sicherzustellen, dass es den höchsten Qualitäts- und Leistungsstandards der Branche entsprichtDiese Zertifizierung bietet Sicherheit und Sicherheit, insbesondere bei kritischen Hochleistungsanwendungen, bei denen die Zuverlässigkeit von größter Bedeutung ist.
Das auf RT duroid 6035HTC basierende HF-PCB ist weltweit leicht verfügbar und gewährleistet einen bequemen Zugang für verschiedene Projekte und Anwendungen.Die weltweite Verfügbarkeit erleichtert die Entwicklung und den Einsatz von Hochleistungs-HF- und Mikrowellensystemen in verschiedenen Branchen, einschließlich Telekommunikation, Luft- und Raumfahrt, Verteidigung und mehr.
Mit seinen außergewöhnlichen Materialeigenschaften, seiner präzisen Konstruktion und seinen vielseitigen Anwendungen ist das RT duroid 6035HTC-basierte HF-PCB die ultimative Lösung für Hochleistungs-HF- und Mikrowellenprojekte.Es hat einen weit verbreiteten Einsatz in Hochleistungs-HF- und Mikrowellenverstärkern gefunden, Leistungsverstärker, Kupplungen, Filter, Kombinatoren und Leistungsaufteilungen.und mechanische Zuverlässigkeit machen es zur bevorzugten Wahl für anspruchsvolle Anwendungen, die eine optimale Leistung und Langlebigkeit erfordern.
Verbessern Sie Ihre Hochleistungs-Schaltkreis-Designs, indem Sie die RT duroid 6035HTC-basierte HF-PCB integrieren, und erleben Sie unübertroffene Leistung und Zuverlässigkeit aus erster Hand.Vertrauen Sie auf seine bemerkenswerten Fähigkeiten, um außergewöhnliche Ergebnisse zu erzielen, um den Triumph Ihrer Hochleistungs-HF- und Mikrowellenanwendungen zu sichern.
