Markieren: | Duroid 6002 Immersion Gold PCB,Gold-PWB der Immersions-1OZ,40 Millimeter Eintauchgold-PCB |
---|

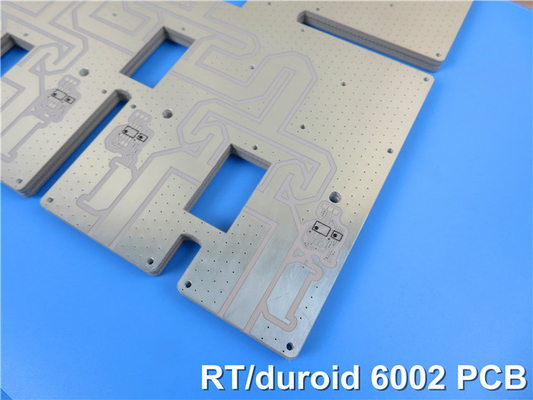

Wir präsentieren Ihnen unsere HF-PCB, die auf Rogers RT/Duroid 6002-Materialien basiert.mit niedriger dielektrischer Konstante (Dk) und außergewöhnlichen mechanischen und elektrischen EigenschaftenDiese Leiterplatte ist so konzipiert, dass sie zuverlässige Leistung in mehrschichtigen Platinenkonstruktionen bietet.oder Strahlbildnetze, ist das RT/duroid 6002 PCB die ideale Wahl für Ihre Hochfrequenzanwendungen.
Hauptmerkmale des RT/Duroid 6002 PCB:
1Überlegene Hochfrequenzleistung:
- Niedrige dielektrische Konstante (Dk): mit einem Dk von 2,94 +/-.04, sorgt das RT/duroid 6002 PCB für präzise Signalintegrität und zuverlässige Hochfrequenzleistung.
- Niedriger Dissipationsfaktor: Mit einem Dissipationsfaktor von 0,0012 bei 10 GHz minimiert diese Leiterplatte den Signalverlust und ermöglicht eine effiziente und schnelle Datenübertragung.
- Ausgezeichnete thermische Stabilität: Mit einem geringen thermischen Koeffizienten von Dk bei 12 ppm/°C hält das RT/duroid 6002 PCB auch bei unterschiedlichen Temperaturbedingungen eine stabile Leistung bei.
- Hohe Wärmeleitfähigkeit: Die Wärmeleitfähigkeit der PCB von 0,6 W/m/k trägt zur effektiven Wärmeableitung bei und gewährleistet eine optimale Leistung bei anspruchsvollen Anwendungen.
- Minimale Feuchtigkeitsabsorption: Mit einer Feuchtigkeitsabsorptionsrate von nur 0,02% eignet sich dieses PCB für Luftfeuchtigkeitsumgebungen und bietet eine langfristige Zuverlässigkeit.
NT1 Verbrennungsmittel | |||||
Eigentum | NT1 Verpackungsgüter | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
Dielektrische Konstante,ε Prozess | 2.94 ± 0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Dielektrische Konstante | 2.94 | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | ||
Verwüstungsfaktor,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Thermischer Koeffizient ε | +12 | Z | ppm/°C | 10 GHz 0°C bis 100°C | IPC-TM-650 2.5.5.5 |
Volumenwiderstand | 106 | Z | - Ich weiß nicht. | Eine | ASTM D 257 |
Oberflächenwiderstand | 107 | Z | - Was ist los? | Eine | ASTM D 257 |
Zugmodul | 828 ((120) | X, Y | MPa (kpsi) | 23°C | ASTM D 638 |
Der höchste Stress | 6.9(1.0) | X, Y | MPa (kpsi) | ||
Die ultimative Belastung | 7.3 | X, Y | % | ||
Kompressionsmodul | 2482 (((360) | Z | MPa (kpsi) | ASTM D 638 | |
Feuchtigkeitsabsorption | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
Wärmeleitfähigkeit | 0.6 | W/m/k | 80°C | ASTM C518 | |
Koeffizient der thermischen Ausdehnung (-55 bis 288°C) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.41 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Dichte | 2.1 | gm/cm3 | ASTM D 792 | ||
Spezifische Wärme | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Berechnet | ||
Kupferschalen | 8.9(1.6) | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | IPC-TM-650 2.4.8 | ||
Entflammbarkeit | V-0 | UL 94 | |||
Bleifreies Verfahren kompatibel | - Ja, das ist es. |
2- Zuverlässige Konstruktion und Dimensionsstabilität:
- Mehrschichtige Plattenkonstruktion: Die RT/Duroid 6002 PCB ist für mehrschichtige Plattenkonstruktionen ausgelegt und bietet hervorragende mechanische und elektrische Eigenschaften für eine zuverlässige Leistung.
- Strenge Dickenkontrolle: Der PCB-Stackup verfügt über eine genaue Dicke von 40 Millimeter (1,016 mm), was eine gleichbleibende Leistung und Kompatibilität mit Ihren Designanforderungen gewährleistet.
- Stabilität der Abmessungen: Sie bietet eine hervorragende Stabilität der Abmessungen, die eine genaue Integration der Komponenten und einen zuverlässigen Betrieb im Laufe der Zeit ermöglicht.
- Oberflächenbeschichtung mit Eintauchgold: Die PCB-Oberfläche ist mit Eintauchgold beschichtet, was eine hervorragende Leitfähigkeit und einen Schutz vor Oxidation bietet, was eine langfristige Zuverlässigkeit gewährleistet.
3. Strenge Qualitätssicherung:
- IPC-Klasse-2-Norm: Diese PCB entspricht der IPC-Klasse-2-Norm und gewährleistet die Einhaltung strenger Qualitätsanforderungen.
- 100% elektrischer Test: Jede Leiterplatte wird vor dem Versand einem gründlichen 100% elektrischen Test unterzogen, um sicherzustellen, dass nur die hochwertigsten Produkte in Ihre Hände gelangen.
- Gerber RS-274-X Artwork: Die PCB Artwork wird im Gerber RS-274-X Format geliefert, was eine nahtlose Integration in Ihre Herstellungsprozesse erleichtert.
- Weltweite Verfügbarkeit: Diese PCB ist weltweit leicht verfügbar und gewährleistet damit die Zugänglichkeit sowohl für PCB-Ingenieure als auch für Designer.
4- PCB-Statistiken:
- Komponenten: Diese Leiterplatte unterstützt bis zu 25 Komponenten und bietet Flexibilität für Ihre Konstruktionsanforderungen.
- Gesamt-Pads: Die Leiterplatte besteht aus 64 Pads, die eine effiziente Verbindung und Integration der Komponenten ermöglichen.
- Thru-Hole- und SMT-Pads: Mit 41 Thru-Hole-Pads und 23 Top-SMT-Pads bietet dieses PCB verschiedene Komponentenarten und Montageverfahren.
- Wege: Diese Leiterplatte umfasst 42 Wege, die eine effiziente Signalvermittlung und -verbindung ermöglichen.
- Netze: Diese Leiterplatte unterstützt 2 Netze und ermöglicht einen organisierten und optimierten Signalfluss.
PCB-Material: | Keramik gefüllter PTFE-Verbundwerkstoff |
Bezeichnung: | NT1 Verpackungsgüter |
Dielektrische Konstante: | 2.94 ± 0,04 (Verfahren) |
2.94 (Konstruktion) | |
Anzahl der Schichten: | 2 Schicht, mehrere Schichten |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
PCB-Dicke: | 10 Millimetern (0,254 mm), 20 Millimetern (0,508 mm) |
30 Mil (0,762 mm), 60 Mil (1,524 mm), 120 Mil (3,048 mm) | |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immserion Silber, OSP usw. |
5. Weite Palette von Anwendungen:
Die RT/duroid 6002 PCB ist für eine Vielzahl von Hochfrequenzanwendungen geeignet, darunter:
- Phased Array Antennen: Erreichen präzise Strahlsteuerung und Hochgeschwindigkeitsdatenübertragung in Phased Array Antennen-Systemen.
- Radarsysteme: Sie profitieren von außergewöhnlicher Signalintegrität und zuverlässiger Leistung bei bodengestützten und luftgestützten Radarsystemen.
- GPS-Antennen: Gewährleistung einer genauen Positionierung und eines zuverlässigen GPS-Signalempfangs mit dem RT/Duroid 6002 PCB.
- Power Backplanes: Erleben Sie eine effiziente Stromverteilung und eine Leistung mit geringem Verlust bei Power Backplane-Anwendungen.
- Vermeidung von Kollisionen in kommerziellen Fluggesellschaften: Verbesserung der Sicherheit und der Kommunikation in Systemen zur Vermeidung von Kollisionen in kommerziellen Fluggesellschaften.
- Strahlbildnetze: Erreichen Sie mit dem RT/Duroid 6002 PCB optimale Signalverarbeitung und Strahlbildfunktionen.
Zusammenfassend ist das Rogers RT/Duroid 6002 PCB aufgrund seiner außergewöhnlichen Leistung, niedrigen dielektrischen Konstante und beeindruckenden mechanischen Eigenschaften eine überlegene Wahl für Hochfrequenzanwendungen.Seine zuverlässige Konstruktion, Dimensionsstabilität und Kompatibilität mit mehrschichtigen Plattenkonfigurationen machen es für anspruchsvolle Anwendungen in verschiedenen Branchen geeignet.Seien Sie versichert, dass das RT/Duroid 6002 PCB die Leistung liefert, die Sie benötigen, um das Potenzial Ihrer Hochfrequenz-Designs voll auszuschöpfen.
