Einleitung:
Wir freuen uns sehr, Ihnen unsere neu gelieferte Leiterplatte vorzustellen, die aus RO4003C-Laminaten besteht.RO4003C-Laminate sind kostengünstige Mikrowellenmaterialien, die für ihre präzise Kontrolle der dielektrischen Konstante (ε) und ihren geringen Verlust bekannt sindSie sind in verschiedenen Konfigurationen erhältlich, wobei 1080 und 1674 Glasgewebe verwendet werden.RO4003C-Laminate erfordern keine speziellen Handhabungsverfahren oder DurchlöcherbehandlungenDiese Laminate sind nicht bromiert und haben keine UL 94 V-0-Klasse.
Eigenschaften:
RO4003C-Laminate bestehen aus gewebtem glasverstärktem Kohlenwasserstoff/Keramik. Sie haben eine Dielektrikkonstante (DK) von 3,38 ± 0,05 bei 10 GHz und einen Abfallfaktor (tan δ) von 0.0027 auf derselben FrequenzDie Laminate weisen eine Wärmeleitfähigkeit von 0,71 W/m/°K auf. Der Wärmeausdehnungskoeffizient (CTE) beträgt 11 ppm/°C in der X-Achse, 14 ppm/°C in der Y-Achse und 46 ppm/°C in der Z-Achse.Die Glasübergangstemperatur (Tg) ist größer als 280 °C, und die Laminate können in einem Temperaturbereich von -40°C bis +85°C betrieben werden.
| RO4003C Typischer Wert | |||||
| Eigentum | RO4003C | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,εVerfahren | 3.38 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.55 | Z | 8 bis 40 GHz | Differentielle Phasenlänge | |
| Verlustfaktor | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | +40 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1.7 x 1010 | MΩ.cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 4.2 x 109 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Zugmodul | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Zugfestigkeit | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Flexuralstärke | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2.4.4 | ||
| Dimensionelle Stabilität | < 03 | X, Y | mm/m (mil/Zoll) |
nach Ätzen+E2/150°C | IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung | 11 14 46 |
X Y Z |
ppm/°C | -55°C bis 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | Eine | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Feuchtigkeitsabsorption | 0.06 | % | 48 Stunden Eintauchen 0,060" Probe Temperatur 50°C |
ASTM D 570 | |
| Dichte | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 1.05 (6.0) |
N/mm (PL) |
Nach dem Löten schwimmen 1 oz. EDC-Folien |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | N/A | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Vorteile:
RO4003C-Laminate bieten eine hervorragende elektrische Leistung mit geringer dielektrischer Toleranz und geringen Verlusten.Die Laminate weisen einen geringen Wärmefaktor der dielektrischen Konstante auf.Sie bieten auch zuverlässige Plattierung durch Löcher mit geringer Z-Achsen-Erweiterung.RO4003C-Laminate bleiben über eine Reihe von Schaltkreisverarbeitungstemperaturen stabilDarüber hinaus sind diese Laminate im Vergleich zu herkömmlichen Mikrowellenlaminaten kostengünstig und resistent gegen leitfähige anodische Filamentation (CAF).
PCB-Stapler:

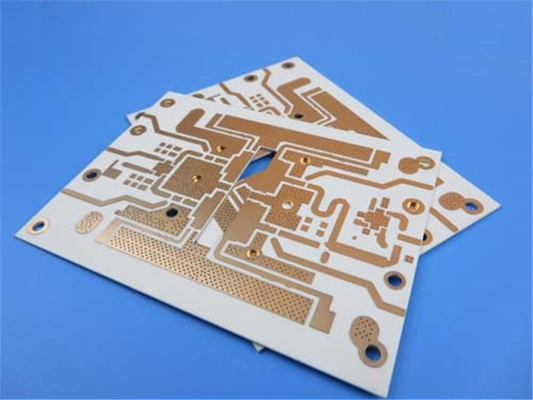

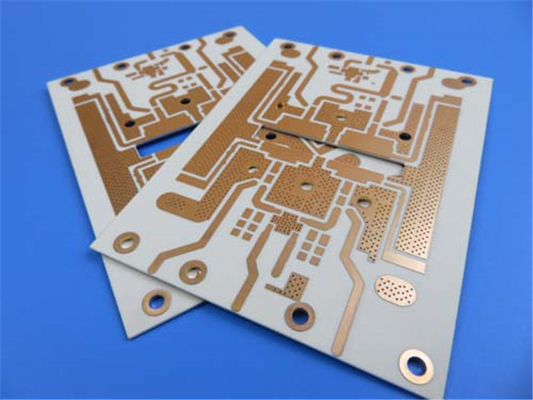

Diese Leiterplatte ist eine 2-schichtige starre Konstruktion, die aus einer Kupferschicht von 35 μm auf der Oberseite, einem 0,813 mm (32 mil) RO4003C-Kern und einer weiteren Kupferschicht von 35 μm auf der Unterseite besteht.
PCB-Konstruktionsdetails:
Die Abmessungen für diese Leiterplatte.Es gibt zwei Arten des Designs. Die Größe beträgt 265 mm x 66,88 mm mit einer Toleranz von +/- 0,15 mm. Die minimale Spur / Raum beträgt 6/5 mil, und die minimale Lochgröße beträgt 0,35 mm.Die PCB hat keine BlindläufeDie Oberfläche ist aus Eintauchgold gefertigt.während die oberen und unteren Seidenblätter weiß sindDie Lötmasken sind auf beiden Seiten grün.
PCB-Statistiken:
Diese Leiterplatte besteht aus 66 Komponenten und hat insgesamt 153 Pads, darunter 81 Durchlöcher-Pads und 72 Top-Surface-Mount-Technologie (SMT) -Pads. Die Leiterplatte hat keine unteren SMT-Pads.Es umfaßt 120 Durchgänge und 4 Netze.
Art und Qualitätsstandard der gelieferten Kunstwerke:
Der mitgelieferte Artwork-Typ ist Gerber RS-274-X, und der Qualitätsstandard ist IPC-Klasse-2.
Verfügbarkeit:
Diese PCB aus RO4003C-Laminaten sind weltweit erhältlich.
Typische Anwendungen:
RO4003C-Laminate werden üblicherweise in Antennen von Mobilfunk-Basisstationen und Leistungsverstärkern, HF-Identifikationstags, Automobilradaren und -sensoren verwendet.und LNB (Low Noise Block Downconverters) für Direktübertragungssatelliten.
