| Markieren: | Gewebte Glasverstärkte Kohlenwasserstoff-PCB-Platte,2 Schicht starre PCB-Substrate,30 Milligramm starres PCB-Board |
||
|---|---|---|---|

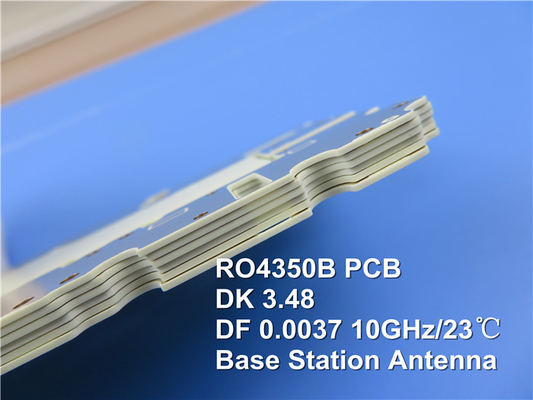

Wir präsentieren Ihnen unsere hochmodernen Leiterplatten, die auf Rogers RO4350B-Substraten gebaut wurden.Dieses PCB bietet eine Vielzahl von Eigenschaften und Vorteilen, die es ideal für fortschrittliche elektronische Anwendungen machen.
Die PCB-Substrate werden mit Rogers RO4350B gewebtem Glas verstärktes Kohlenwasserstoff/Keramik hergestellt, die hervorragende elektrische Eigenschaften bieten.05 bei 10 GHz und einem Ablösungsfaktor von 0.0037 bei 10 GHz ermöglicht dieses PCB Anwendungen mit höheren Betriebsfrequenzen und bietet eine geringe dielektrische Toleranz und Verlust.
| RO4350B Typischer Wert | |||||
| Eigentum | RO4350B | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,εVerfahren | 3.48 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.66 | Z | 8 bis 40 GHz | Differentielle Phasenlänge | |
| Verlustfaktor | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | +50 | Z | ppm/°C | - 50°Cbis 150°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1.2 x 1010 | MΩ.cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 5.7 x 109 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Zugmodul | 16,767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Zugfestigkeit | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Flexuralstärke | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2.4.4 | ||
| Dimensionelle Stabilität | < 05 | X, Y | mm/m (mil/Zoll) |
nach etch+E2/150°C | IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung | 10 12 32 |
X Y Z |
ppm/°C | - 55°Cbis 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °CTMA | Eine | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °CTGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Feuchtigkeitsabsorption | 0.06 | % | 48 Stunden Eintauchen 0,060" Probe Temperatur 50°C |
ASTM D 570 | |
| Dichte | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 0.88 (5.0) |
N/mm (PL) |
Nach dem Löten schwimmen 1 oz. EDC-Folien |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | (3)V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Einer der Hauptvorteile dieses PCBs ist seine ausgezeichnete Stabilität der elektrischen Eigenschaften über verschiedene Frequenzen hinweg.die geeignet ist für kontrollierte Impedanzübertragungsleitungen und die wiederholbare Konstruktion von FilternDie RO4350B-Laminate weisen außerdem einen geringen Wärmekoeffizienten der dielektrischen Konstante auf, wodurch auch in anspruchsvollen thermischen Umgebungen eine ausgezeichnete Dimensionsstabilität gewährleistet wird.
Die geringe Ausdehnung der Z-Achse des Substrats gewährleistet eine zuverlässige Durchbohrung,Während der niedrige Ausdehnungskoeffizient in der Ebene die Stabilität im gesamten Bereich der Schaltkreisverarbeitungstemperaturen gewährleistet.
Dieses Produkt wird als 2-Schicht-Rigid-PCB geliefert und bietet eine zuverlässige und kostengünstige Lösung für elektronische Designs.Es verfügt über eine Kupferschicht mit einer Dicke von 35 μm auf beiden Seiten und einen Rogers 4350B-Kern mit einer Dicke von 0 μm..762mm (30mil). Die minimale Spur/Fläche beträgt 4/4 mil, und die minimale Löchergröße beträgt 0,25mm. Das fertige Cu-Gewicht beträgt 1 oz (1,4 mil) auf den äußeren Schichten, und die Via-Plattierungstärke beträgt 20 μm.Die Oberfläche ist HASLDie Oberseide ist weiß und die Oberseide ist grün.
Diese hochwertige Leiterplatte wurde strengen Prüfungen unterzogen, einschließlich eines 100% elektrischen Tests, um ihre Zuverlässigkeit und Leistung zu gewährleisten.die Anforderungen der Branche an eine gleichbleibende und zuverlässige Leistung erfüllen.
Mit seinen wettbewerbsfähigen Preisen bietet diese Leiterplatte eine kostengünstige Lösung ohne Kompromisse bei der Qualität.Vereinfachung des Herstellungsprozesses und Senkung der Produktionskosten.
Das RO4350B-PCB ist CAF-resistent und UL 94 V-0-bewertet, was es für Anwendungen geeignet macht, die hervorragende Leistungs- und Sicherheitsstandards erfordern.
Diese Leiterplatte eignet sich für eine Vielzahl von Anwendungen, einschließlich Antennen für Mobilfunk-Basisstationen und Leistungsverstärker, HF-Identifikationstags, Radar und Sensoren für Automobil,und LNB für Direktübertragungssatelliten.
Mit weltweiter Verfügbarkeit können Sie diese leistungsstarke Leiterplatte leicht in Ihre elektronischen Designs integrieren.
Für technische Anfragen oder weitere Informationen kontaktieren Sie bitte sales10@bichengpcb.com. Unser engagiertes Team ist bereit, Ihnen bei Fragen oder spezifischen Anforderungen zu helfen.Wählen Sie die Hochleistungs-PCB RO4350B für außergewöhnliche Zuverlässigkeit, Stabilität und Wirtschaftlichkeit in Ihrem nächsten elektronischen Projekt.
