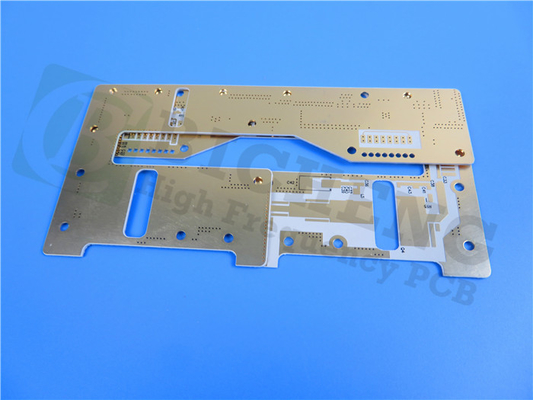

Wir freuen uns, Ihnen unsere neu ausgelieferte Leiterplatte vorzustellen. Sie besteht aus 31 Millimeter RF-60A Material für RF-Anwendungen.
RF-60A PCB-Material:
Unser RF-60A-PCB ist mit Präzision und Innovation gefertigt und verfügt über ein organisches keramisches Glasfaserverstärktes Laminat, das eine beispiellose Zuverlässigkeit und Haltbarkeit gewährleistet.Die dielektrische Konstante bei 10 GHz beträgt 6.15, und der Ablösungsfaktor bei 10 GHz beträgt 0.0028Mit einer Feuchtigkeitsabsorptionsrate von nur 0,02%, bleibt es auch unter unterschiedlichen Umgebungsbedingungen hochstabil.8 ppm/°C, und z CTE: 69 ppm/°C.
Wichtige Vorteile:
Erleben Sie die Vorteile, die unser RF-60A-PCB für Ihre Projekte bietet.Die stabile Dk (dielektrische Konstante) über einen breiten Frequenzbereich garantiert eine gleichbleibende SignalintegritätDie dimensionell stabile Konstruktion gewährleistet präzise Leistung und Kompatibilität, während die geringe Z-Achsen-Erweiterung Signalverluste minimiert und die Effizienz maximiert.Das RF-60A PCB integriert sich nahtlos in anspruchsvolle AnwendungenAußerdem gewährleisten seine außergewöhnlichen interlaminaren Bindungen eine überlegene Zuverlässigkeit und Haltbarkeit.
Details für den Bau:
Wir achten sorgfältig auf jedes Detail, um ein erstklassiges Produkt zu liefern.Während der RF-60A-Kern 31 mil (0.787 mm) dick.
Impressive Festigkeit und Zuverlässigkeit:
Unsere RF-60A Leiterplatte ist so konzipiert, dass sie Ihre Erwartungen übertrifft. Die Leiterplattenmaße sind 157mm x 109mm (8PCS, 8 Typen) mit einer Toleranz von +/- 0,15mm.Ein komplexes Design ermöglichtDie Ausführung der Produktion erfolgt durch die Verwendung von einer Schraube mit einer Dicke von 0,35 mm, die für präzise Verbindungen sorgt.Ausgleich zwischen Leistung und Flexibilität. Mit einem fertigen Kupfergewicht von 1 Unze (1,4 Mil) an den Außenschichten wird eine optimale Leitfähigkeit gewährleistet.Die Oberfläche ist mit Eintauchgold versehen.Die Oberseide ist weiß, was eine klare Komponentenidentifizierung erleichtert.Vor dem Versand wird eine elektrische Prüfung zu 100% durchgeführt, um Qualität und Zuverlässigkeit zu gewährleisten..
PCB-Statistiken:
Unser RF-60A-PCB ist für Ihre unterschiedlichen Bedürfnisse konzipiert. Es kann 25 Komponenten mit insgesamt 172 Pads aufnehmen, darunter 125 Durchlöcher-Pads und 47 Top-SMT-Pads. Es gibt keine unteren SMT-Pads.Mit 153 Durchgängen und 6 Netzen, bietet unser RF-60A-PCB viele Verbindungsmöglichkeiten.
Weltweit verfügbar:
Egal, wo Sie sich befinden, unsere RF-60A-Leiterplatte ist leicht verfügbar, um Ihre Innovationen voranzutreiben.
Anwendungen:
Die Vielseitigkeit unserer RF-60A-PCB macht sie ideal für verschiedene Anwendungen, einschließlich Leistungsverstärker, Filter und Kupplungen, passive Komponenten und Antennen.
Kontaktinformationen:
Für technische Anfragen oder weitere Informationen wenden Sie sich bitte an Ivy unter sales10@bichengpcb.com. Unser engagiertes Team ist bereit, Sie bei jedem Schritt zu unterstützen.
Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
Dk @ 10 GHz | IPC-650 2.5.5.6 | 6.15 | 6.15 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 | 0.0038 | 0.0038 | ||
Feuchtigkeitsabsorption | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Dielektrische Auflösung | IPC-650 2.5.6 | KV | 53 | KV | 53 |
Dielektrische Festigkeit | ASTM D 149 | V/mil | 880 | KV/mm | 35 |
Volumenwiderstand | IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) | Mohm/cm | 9.0 x 108 | Mohm/cm | 9.0 x 108 |
Oberflächenwiderstand | IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) | - Was ist los? | 2.28 x 108 | - Was ist los? | 2.28 x 108 |
Bogenwiderstand | IPC-650 2.5.1 | Sekunden | 193 | Sekunden | 193 |
Flexuralstärke (MD) | ASTM D 790 | PSI | 18,300 | N/mm2 | 126.2 |
Flexuralstärke (CD) | ASTM D 790 | PSI | 14,600 | N/mm2 | 100.7 |
Zugfestigkeit (MD) | ASTM D 3039 | PSI | 19,500 | N/mm2 | 134.4 |
Zugfestigkeit (CD) | ASTM D 3039 | PSI | 16,300 | N/mm2 | 112.4 |
Young's Modulus | ASTM D 3039 | KPSI | 1,590 | N/mm2 | 11,000 |
Poisson-Verhältnis | ASTM D 3039 | 0.068 | N/mm2 | 0.068 | |
Kompressionsmodul | ASTM D 695 (23°C) | KPSI | 338 | 2,330 | |
Schälfestigkeit (1 Unze ED) | IPC-650 2.4.8 Sek. 5.2.2 (Wärmebelastung) | Gewicht in kg | 8 | N/mm | 1.4 |
Dimensionsstabilität (MD) | IPC-650 2.4.39 Abschnitt 5.4 (Nach dem Backen) | Mils/in | 0.68 | mm/M | 0.68 |
Dimensionalstabilität (CD) | IPC-650 2.4.39 Abschnitt 5.4 (Nach dem Backen) | Mils/in | 1.05 | mm/M | 1.05 |
Dichte (spezifische Schwerkraft) | ASTM D 792 | G/cm3 | 2.79 | G/cm3 | 2.79 |
Wärmeleitfähigkeit | ASTM F 433 | W/M*K | 0.4 | W/M*K | 0.4 |
CTE (X-Achse) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 9 | ppm/°C | 9 |
CTE (Y-Achse) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 8 | ppm/°C | 8 |
CTE (Z-Achse) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 69 | ppm/°C | 69 |
Ausgasung (% TML) | ASTM E 595* | % | 0.02 | % | 0.02 |
Ausgasung (% CVCM) | ASTM E 595* | % | 0.00 | % | 0.00 |
Ausgasung (% WVR) | ASTM E 595* | % | 0.01 | % | 0.01 |
Flammbarkeit | UL 94 | V-0 | V-0 |
Freisetzung der Konnektivität mit RF-60A-PCB: Ein umfassender Produktüberblick
Einleitung
Im Bereich des elektronischen Designs hat sich die RF-60A-PCB als Game-Changer herausgestellt, der die Konnektivität revolutioniert und außergewöhnliche Leistung bietet.Dieser umfassende Artikel geht auf die technischen Spezifikationen und Eigenschaften des RF-60A PCB ein, zeigt seine Fähigkeiten und unterstreicht seine Eignung für verschiedene Anwendungen.Wir erforschen, wie das RF-60A PCB einen neuen Standard in der Welt der Leiterplatten setzt..
Außergewöhnliche dielektrische Eigenschaften
Die RF-60A PCB verfügt über hervorragende dielektrische Eigenschaften, die die Integrität der Signale auch bei hohen Frequenzen gewährleisten.es garantiert eine gleichbleibende Leistung in einem breiten FrequenzbereichDarüber hinaus minimiert der geringe Ablösungsfaktor (Df) von 0,0038 bei 10 GHz den Signalverlust und ist somit ideal für anspruchsvolle Anwendungen, die eine präzise und effiziente Konnektivität erfordern.seine geringe Feuchtigkeitsabsorptionsrate von 0.02% gewährleistet Stabilität unter unterschiedlichen Umgebungsbedingungen und schützt vor Feuchtigkeitsproblemen, die auf elektronische Komponenten wirken können.
Robuste mechanische Festigkeit
Die RF-60A-PCB ist für Zuverlässigkeit und Langlebigkeit entwickelt und weist eine außergewöhnliche mechanische Festigkeit auf.Die Beugfestigkeit sowohl in Maschinenrichtung (MD) als auch Querrichtung (CD) entspricht strengen StandardsDiese Eigenschaften sorgen dafür, daß das PCB Beugen und Belastungen standhält, ohne dabei die Leistung zu beeinträchtigen.AußerdemDie hohe Zugfestigkeit der PCB mit MD-Werten von 19.500 psi (134,4 N/mm^2) und CD-Werten von 16.300 psi (112,4 N/mm^2) verstärkt ihre Robustheit.000 N/mm^2) und das Poisson-Verhältnis von 0.068 zur mechanischen Stabilität beitragen und bei anspruchsvollen Anwendungen Sicherheit bieten.
Zuverlässigkeit und Stabilität
Bei der RF-60A-PCB werden Zuverlässigkeit und Stabilität im Vordergrund gestellt. Sie weist eine ausgezeichnete Dimensionsstabilität auf, mit minimalen Größenänderungen auch nach dem Backen.68 mils/in (0Die Struktur des Geräts wird durch die Verringerung der Wärmebelastung mit einer Schälfestigkeit von 8 lbs/in (1.05 mm/m) und der Verringerung der Wärmebelastung mit einer Wärmebelastung von 0,68 mm/m1 durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärmebelastung durch eine Verringerung der Wärme.4 N/mm) für 1 UnzeDiese Eigenschaften sorgen dafür, dass das RF-60A-PCB auch in schwierigen thermischen Umgebungen stabil und zuverlässig bleibt.
Umweltkonformität und Sicherheit
Das RF-60A PCB ist nicht nur leistungsstark, sondern auch umweltfreundlich.Es entspricht den Vorschriften über ROHS (Restriction of Hazardous Substances) und WEEE (Waste Electrical and Electronic Equipment)Außerdem unterstreicht die Entflammbarkeitseinstufung UL 94 V-0 seine feuerfesten Eigenschaften und bietet eine zusätzliche Sicherheitsschicht.Die RF-60A-PCB wird streng getestet., einschließlich Abgasprüfungen, bei denen minimale Abgasprozentsätze nachgewiesen werden, die den Anforderungen der ASTM E 595 entsprechen.
Schlussfolgerung
Die RF-60A-PCB setzt neue Maßstäbe für Konnektivität und Leistung.und die Einhaltung von Umweltnormen machen es zu einer idealen Wahl für verschiedene elektronische Anwendungen, die Innovation voranbringen.
