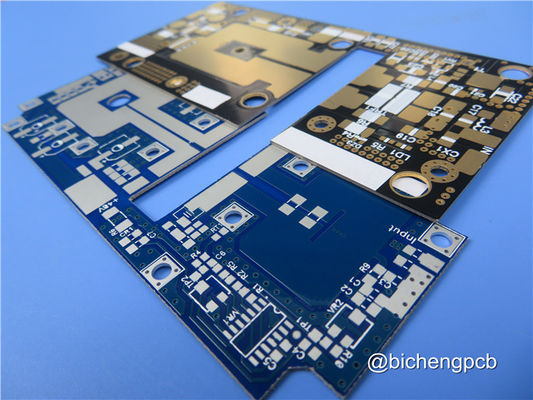

40 ml 1 Unze Kupfer Hochfrequenz-PCB-Takonic TRF-45

Wir freuen uns, Ihnen unser neuestes Produkt vorzustellen, ein gerade ausgeliefertes, starres PCB mit zwei Schichten, das auf höchste Leistungs- und Zuverlässigkeitsstandards ausgelegt ist.Lassen Sie uns die wichtigsten Merkmale und Spezifikationen dieses außergewöhnlichen Produkts erforschen:

1. PCB-Material:

Das PCB ist aus keramisch gefüllten PTFE-Verbundwerkstoffen von Taconic TRF-45 hergestellt, die für ihre hervorragenden elektrischen Eigenschaften und Haltbarkeit bekannt sind.
Die dielektrische Konstante von 4,5 bei 10 GHz/23°C gewährleistet eine zuverlässige Signalübertragung und Impedanzregelung.
Mit einem Ablösungsfaktor von 0,0035 bei 10 GHz/23°C minimiert das PCB den Signalverlust und behält eine hohe Signalintegrität.
Die Feuchtigkeitsabsorptionsrate beträgt nur 0,06%, was die Stabilität und Zuverlässigkeit der PCB auch in feuchten Umgebungen gewährleistet.
Das PCB arbeitet in einem Temperaturbereich von -40°C bis +85°C einwandfrei und eignet sich somit für eine Vielzahl von Anwendungen.

2- Das ist der Schlüssel.

Die PCB besteht aus einem 2-schichtigen starren Design, das Einfachheit und Benutzerfreundlichkeit bietet.
Kupferschicht 1 hat eine Dicke von 35 μm.
Das Substrat, Taconic TRF-45, hat eine Dicke von 1,016 mm (40 mils).
Die Kupferschicht 2 hat ebenfalls eine Dicke von 35 μm.

3- Details für den Bau:

Die Abmessungen der Platte sind genau auf 31,5 mm x 26,56 mm festgelegt, um eine genaue Passform und Kompatibilität mit Ihren Anwendungen zu gewährleisten.
Die PCB unterstützt einen Mindestspuren- und Platzbedarf von 5/4 mil, so dass komplizierte und kompakte Designs möglich sind.
Mit einer Mindestlochgröße von 0,35 mm bietet das PCB Platz für verschiedene Bauteiltypen und ermöglicht eine effiziente Montage.
Es gibt keine blinden Durchläufe auf diesem PCB.
Die Dicke des fertigen Boards beträgt 1,14 mm, was für Stabilität und Festigkeit sorgt.
Das fertige Kupfergewicht beträgt 1 Unze (1,4 Mil) an den äußeren Schichten, was eine optimale Leitfähigkeit gewährleistet.
Die Viaplatingdicke beträgt 20 μm, was zuverlässige Verbindungen zwischen den Schichten ermöglicht.
Die Oberfläche ist mit Immersion Gold gefertigt und bietet eine hervorragende Korrosionsbeständigkeit und Schweißfähigkeit.
Auf diese Leiterplatte wird weder Ober- noch Unterseide oder Lötmaske aufgetragen.
Jede Einheit wird vor dem Versand einer elektrischen Prüfung unterzogen, um ihre Funktionalität und Zuverlässigkeit zu gewährleisten.

4- PCB-Statistiken:

Die PCB umfasst 24 Komponenten, die eine Vielzahl von Anwendungen und Funktionen ermöglichen.
Es verfügt über insgesamt 37 Pads, davon 22 durchlöchende Pads und 15 Top SMT Pads.
Es gibt keine unteren SMT Pads auf diesem PCB.
Das PCB umfasst 51 Durchgänge, die vielseitige Verbindungsmöglichkeiten bieten.
Es unterstützt 2 Netze, die eine effiziente Signalvermittlung ermöglichen.

Für technische Anfragen oder Fragen zögern Sie bitte nicht, Ivy unter sales10@bichengpcb.com zu kontaktieren. Unser engagiertes Team ist bereit, die notwendige Unterstützung zu leisten.

TRF-45: Die Kraft von keramisch gefüllten PTFE-Verbundwerkstoffen entfalten

Erweiterung von Signalen: Erforschung der beeindruckenden Dielektrikkonstante von TRF-45

Bei der effizienten Übertragung von Signalen und der Aufrechterhaltung der Signalintegrität spielt die dielektrische Konstante eine zentrale Rolle.Sicherstellung einer zuverlässigen Signalübertragung und einer präzisen ImpedanzkontrolleDiese außergewöhnliche Eigenschaft ermöglicht es Ingenieuren, PCBs mit überlegener Leistung und optimierter Signalintegrität zu entwerfen.

Dissipationsfaktor entdeckt: Wie TRF-45 die Signalintegrität gewährleistet

Bei Hochfrequenzanwendungen kann der Signalverlust ein großes Problem sein. TRF-45 löst diese Herausforderung mit seinem niedrigen Abscheidungsfaktor von 0,0035 bei 10 GHz.Dieses innovative PCB Material bewahrt die Qualität und Integrität der Signale, die eine nahtlose Kommunikation zwischen elektronischen Komponenten ermöglicht.

Feuchtigkeitsabsorption: Beitrag von TRF-45 zur PCB-Stabilität

In feuchten Umgebungen kann die Feuchtigkeitsabsorption die Leistungsfähigkeit und Zuverlässigkeit von PCB beeinträchtigen.bietet eine außergewöhnliche Stabilität auch unter schwierigen BedingungenDiese Eigenschaft sorgt dafür, dass das PCB robust und zuverlässig bleibt und es für eine Vielzahl von Anwendungen geeignet macht, einschließlich der Luft- und Raumfahrt, der Automobilindustrie und der Industrie.

Beugfestigkeit: Die überlegene Biegebeständigkeit des TRF-45

PCBs erleiden während ihrer Lebensdauer oft Biegungskräfte, die zu mechanischen Ausfällen führen können.mit einer Länge von nicht mehr als 15 cm,000 lbs/in (177 N/mm2) und eine Querbiegungsfestigkeit von 15.000 lbs/in (103 N/mm2), dieses Material weist eine außergewöhnliche Widerstandsfähigkeit gegen Biegen auf, was die Langlebigkeit und Haltbarkeit von PCB-Designs gewährleistet.

Schälfestigkeit: Erforschung der robusten Haftungseigenschaften von TRF-45

Bei der PCB-Fertigung ist eine starke Haftung zwischen den Schichten für die allgemeine Zuverlässigkeit der Platine unerlässlich.gemäß IPC-TM-650 2.4Diese robuste Haftung sorgt dafür, dass die Schichten der PCB intakt bleiben und die Platte Umweltspannungen und mechanischen Vibrationen standhalten kann.

Kühlung unter Druck: Wärmeleitfähigkeit von TRF-45

Moderne elektronische Geräte erzeugen beträchtliche Wärme, was ein effizientes thermisches Management innerhalb von PCBs erfordert.Diese außergewöhnliche Eigenschaft ermöglicht es, die Wärme effektiv zu vertreiben, die Überhitzung verhindert und die optimale Leistung der elektronischen Komponenten gewährleistet.

Volumen- und Oberflächenwiderstand: Beitrag von TRF-45 zur elektrischen Stabilität

Unerwünschte elektrische Leckagen können die Funktionalität von PCB stören. TRF-45 löst dieses Problem mit einem Volumenwiderstand von 8,0 x 10^7 Mohm/cm und einem Oberflächenwiderstand von 3,0 x 10^7 Mohm.gemäß IPC-TM-650 2.5.17Diese Werte sorgen für ein hohes Maß an elektrischer Stabilität, minimieren das Risiko einer Signalzerstörung und erhalten die Integrität des Stromkreises.

CTE (Koeffizient der thermischen Ausdehnung): Wie TRF-45 mit Temperaturänderungen umgeht

Temperaturschwankungen können innerhalb von PCBs zu Spannungen und Spannungen führen, die möglicherweise zu Leistungsproblemen führen.TRF-45 weist einen Koeffizienten der thermischen Expansion (CTE) von 9 ppm/°C (X- und Y-Achse) und 40 ppm/°C (Z-Achse) aufDieses ausgewogene CTE ermöglicht es dem Material, sich an thermische Veränderungen anzupassen, wodurch das Risiko mechanischer Ausfälle verringert und eine langfristige Zuverlässigkeit gewährleistet wird.

Vielseitigkeit entfesselt: Industrie und Anwendungen profitieren von TRF-45

Die außergewöhnlichen Eigenschaften von TRF-45 machen es ideal für eine Vielzahl von Branchen und Anwendungen.Dieses fortschrittliche PCB-Material treibt Innovationen voran und verbessert die Leistung elektronischer Geräte. Seine Zuverlässigkeit, Vielseitigkeit und Stabilität machen ihn zu einer bevorzugten Wahl für Hightech-Lösungen, bei denen kompromisslose Qualität von größter Bedeutung ist.

Schlussfolgerung

TRF-45, ein keramisch gefülltes PTFE-Verbundwerkstoff, revolutioniert die Welt des PCB-Designs.TRF-45 ermöglicht es Ingenieuren, die Grenzen der Innovation zu überschreitenVon der Sicherstellung einer zuverlässigen Signalübertragung bis hin zur Belastung schwieriger Umgebungen zeichnet sich TRF-45 in jeder Hinsicht aus und ist damit eine zuverlässige und stabile Wahl für PCB-Anwendungen.Durch die Nutzung der Kraft von TRF-45, können Designer neue Möglichkeiten erschließen und Hightech-Lösungen schaffen, die die Fähigkeiten elektronischer Geräte neu definieren.
