Rogers 4003 Hochfrequenz-PWB basiert auf 32 Mil Laminates

Die entscheidende Wahl für digitale und Rf-Hochgeschwindigkeitsanwendungen

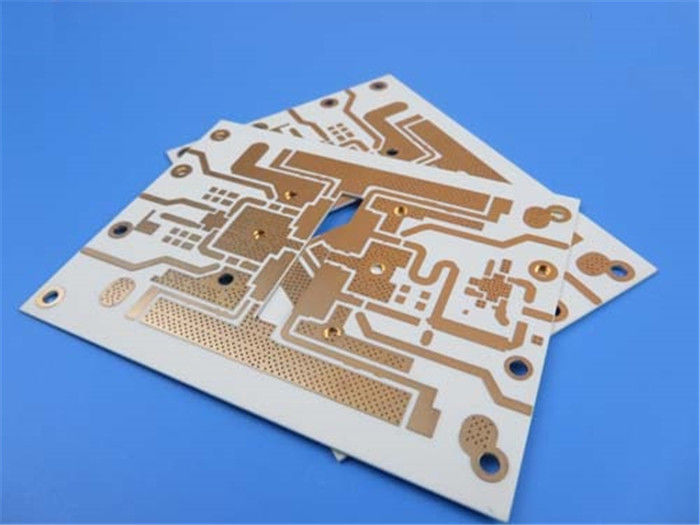

Heute sind wir glücklich, unser eben versendetes PWB zu teilen, das von hochwertigem Material Rogers RO4003C gemacht wird, das zuverlässige Leistung sogar in herausfordernder Umwelt sicherstellt. Der bleifreie Prozess, der in seinem Bau verwendet wird, trifft es eine umweltfreundliche Wahl. Mit einem breiten Betriebstemperaturbereich -40℃ zu +85℃, ist dieses PWB entworfen, um extremen Temperaturbedingungen zu widerstehen.

Der Stapel-oben dieses PWBs enthält vom niedrigen Kupfer von 17um, von einer dielektrischen Schicht 32mil und von einer anderen niedrigen kupfernen Schicht 17um und stellt ausgezeichnete elektrische Eigenschaften und mechanische Stabilität zur Verfügung. Die PWB-Maße sind 180 x 156 Millimeter, mit einer Stärke von 0,98 Millimeter und ein fertiges kupfernes Gewicht von 1 Unze (1,4 Mil) über allen Schichten.

Die Baudetails dieses PWBs umfassen minimale Spur/Raum von 6/6 Mil und minimale Lochgröße von 15 Mil und machen ihn ideal für die komplexen und Anwendungen mit hoher Dichte. Er kennzeichnet auch überziehen-durch Schlitzöffnungen und keine blinden oder begrabenen vias und stellt nahtlosen Zusammenhang und Leichtigkeit der Versammlung sicher. Das Oberflächenende dieses PWBs ist ENIG (Immersionsgold), der ausgezeichnete Korrosionsbeständigkeit liefert, und die Spitzenlötmittelmaske ist grün.

Dieses PWB kommt mit einer panelized Lötpasteschablone für die Oberseite und macht es einfach, Komponenten mit Präzision zusammenzubauen. Insgesamt 210 Komponenten, 306 Auflagen, 129 Durchlochauflagen, 90 Spitzen-SMT-Auflagen, 87 untere SMT-Auflagen, 331 vias und 118 Netze sind eingeschlossen.

Wir haben einen 100% elektrischen Test durchgeführt, um die Qualität und die Zuverlässigkeit dieses PWBs sicherzustellen. Für alle Fachfragen treten Sie bitte mit Efeu bei sales10@bichengpcb.com in Verbindung. Bestellen Sie unser hochwertiges PWB heute und erfahren Sie hervorragende Zuverlässigkeit und Leistung in Ihren elektronischen Anwendungen.

Warum RO4003C PCBs die Spitzenwahl für modernes elektronisches Gerät sind

- Vorteile von 32 Mil RO4003C PCBs für Hochgeschwindigkeitsanwendungen

Die Nachfrage nach leistungsstarker Elektronik ist auf dem Aufstieg und mit ihr, dem Bedarf an modernem PCBs, das zur Behandlung von komplexen und Hochgeschwindigkeitsanwendungen fähig ist. RO4003C ist ein hochwertiges PWB-Material, das die Popularität in den letzten Jahren wegen seiner ausgezeichneten elektrischen Eigenschaften und mechanischen Stabilität gewonnen hat. In diesem Artikel erforschen wir den Nutzen von 32 Mil RO4003C PCBs für leistungsstarke Anwendungen.

Einleitung zu RO4003C PCBs

RO4003C ist ein lamellenförmig angeordnetes Hochfrequenzmaterial, das von einem Spinnenglas verstärkten Kohlenwasserstoff/von einer keramischen Zusammensetzung gemacht wird, die verlustarme dielektrische Eigenschaften für digitale und Rf-Hochgeschwindigkeitsanwendungen zur Verfügung stellt. Es kennzeichnet eine Dielektrizitätskonstante von 3,38 ± 0,05 und einen Verlustfaktor von 0,0027 bei 10 GHz/23℃ und trifft es eine ideale Wahl für Hochfrequenzentwürfe.

Dielektrizitätskonstante und Verlustfaktor von RO4003C PCBs

Die verlustarme Dielektrizitätskonstante von RO4003C PCBs stellt überlegene Signalintegrität sicher und verringert Signalverlust und Verzerrung. Der Verlustfaktor von RO4003C PCBs ist auch sehr niedrig und bedeutet, dass er Hochfrequenzsignale effektiv behandeln kann, ohne überschüssige Hitze zu erzeugen.

Thermische Eigenschaften von RO4003C PCBs

RO4003C PCBs haben ausgezeichnete thermische Eigenschaften und lassen sie in herausfordernder Umwelt zuverlässig durchführen. Der thermische Koeffizient von ε ist +40 ppm/℃ über einer Temperaturspanne -50℃ zu 150℃ und garantiert, dass das PWB extremen Temperaturbedingungen widerstehen kann.

Elektrische Eigenschaften von RO4003C PCBs

RO4003C PCBs haben hohe elektrische Stärke, mit einem Wert von 31,2 (780) Kv/mm (v/mil) bei 0.51mm (0,020") Stärke. Sie haben auch ausgezeichnete Oberflächenwiderstandskraft des Durchgangswiderstand- und und stellen zuverlässige elektrische Leistung sicher.

Mechanische Eigenschaften von RO4003C PCBs

RO4003C PCBs haben eindrucksvolle mechanische Eigenschaften, einschließlich hochfeste Stärke und Biegefestigkeit. Mit einem dehnbaren Modul von kann MPa 19.650 MPa in der x-Richtung und 19.450 in der y-Richtung, diesem PCBs dem Verbiegen und dem Ausdehnen widerstehen, ohne zu brechen.

Bleifreie Verarbeitung und Klimanutzen von RO4003C PCBs

RO4003CPCBs werden unter Verwendung eines bleifreien Prozesses hergestellt und üben sie eine umweltfreundliche Option aus. Dieser Prozess garantiert auch, dass das PCBs Industriestandards für Gefahrstoffbeschränkungen entsprechen, wie die Beschränkung der Richtlinie der Gefahrstoffe (RoHS).

Vorteile von 32 Mil RO4003C PCBs für Hochgeschwindigkeitsanwendungen

Die Stärke von 32 Mil RO4003C PCBs trifft sie eine ideale Wahl für digitale und Rf-Hochgeschwindigkeitsanwendungen, in denen Signalintegrität kritisch ist. Die minimale Spur/der Raum von 6/6 Mil und minimale Lochgröße von 15 Mil von diesen PCBs lassen Entwürfe mit hoher Dichte zu und machen sie passend für komplexe Anwendungen.

Entwurfs-Erwägungen für RO4003C PCBs

Wenn man PCBs mit RO4003C-Material entwirft, ist es wesentlich, Faktoren wie Widerstandsteuerung, Fernleitungsentwurf und Signalintegrität zu betrachten. Der Entwurf sollte die thermischen und mechanischen Eigenschaften des Materials auch berücksichtigen, um zuverlässige Leistung sicherzustellen.

Herstellung und Zusammenbau von RO4003C PCBs

RO4003C PCBs werden unter Verwendung eines hochmodernen Prozesses hergestellt, der konsequente Qualität und Zuverlässigkeit sicherstellt. Das Oberflächenende von diesen PCBs ist ENIG (Immersionsgold), der ausgezeichnete Korrosionsbeständigkeit liefert, und die Spitzenlötmittelmaske ist grün. Das PCBs panelized auch mit einer Lötpasteschablone für einfache und genaue Versammlung.

Anwendungen von RO4003C PCBs in den High-Tech-Industrien

RO4003C PCBs sind in den High-Tech-Industrien wie Aerospace, Verteidigung, Telekommunikation und medizinischen Geräten weitverbreitet. Sie werden auch in den digitalen und Rf-Hochgeschwindigkeitsanwendungen, wie Radarsystemen, Verbindungen über Satellit und Mikrowellenstromkreisen benutzt.

Als schlußfolgerung 32 Mil RO4003C PCBs eine Strecke des Nutzens für leistungsstarke Anwendungen anbieten. Ihr verlustarmes dielektrisches Material, außergewöhnlichen thermischen und mechanischen Eigenschaften und bleifreie Verarbeitung treffen sie eine ausgezeichnete Wahl für High-Tech-Industrien. Mit dem Präzisionsentwurf und -herstellung dieser kann PCBs Leistung und Leistungsfähigkeit in den komplexen und fordernden Anwendungen maximieren.
