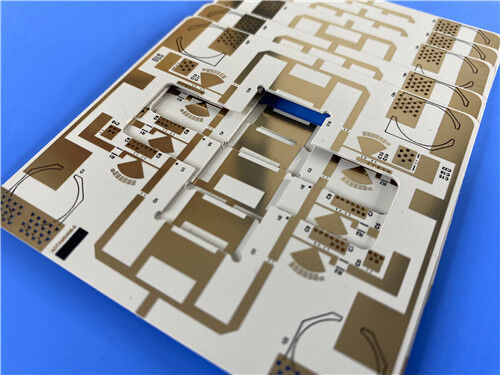

2-Lagen Wangling TP440 PCB 1,6mm Immersion Gold Low-Loss Material

Diese 2-lagige starre Wangling TP440 Hochfrequenz-Leiterplatte ist eine Premium-Thermoplast-Schaltungslösung, die für verlustarme Mikrowellensignalübertragung und hochstabile Präzisionsantennensysteme entwickelt wurde. Durch die Verwendung eines branchenexklusiven glasfaserfreien Keramik-PPO-Verbunddielektrikums bietet diese Platine ultra-stabile dielektrische Leistung, minimale Signalabschwächung und hervorragende Umweltanpassungsfähigkeit, und übertrifft herkömmliche glasfaserverstärkte Hochfrequenzsubstrate in Bezug auf Tieftemperaturbeständigkeit und strukturelle Bearbeitbarkeit. Mit einer fertigen Dicke von 1,6 mm und einer 1-Unzen-Außenkupferkaschierung verwendet die Leiterplatte eine Tauchgold-Oberflächenveredelung, um eine zuverlässige Lötbarkeit, überlegene Oxidationsbeständigkeit und konsistente elektrische Leistung während des langfristigen Hochfrequenzbetriebs zu gewährleisten. Sie unterstützt die Fertigung von 5/8 mil feinen Leiterbahnen und Abständen sowie die Präzisionsbohrung von 0,3 mm Mikrolöchern, mit einer nicht-blinden Via-Struktur. Die Platine verwendet schwarze Siebdruckfarbe auf der Oberseite und eine vollständige Blankkupfer-Exposition auf beiden Seiten ohne Lötstopplackabdeckung.

Leiterplattenspezifikation

Leiterplatten-Stack-up-Struktur

Diese 2-lagige starre Leiterplatte verwendet einen 1,5 mm glasfaserfreien Wangling TP440 Dielektrizitätskern aus einem Keramik- und PPO-Harz-Verbundmaterial. Sie eliminiert Glasfaser-Signalstörungen für eine ultra-stabile dielektrische Leistung und eine gleichmäßige elektromagnetische Übertragung. Doppelseitige 35 μm Kupferfolie gewährleistet eine effiziente und konsistente Signalübertragung, während die integrierte Laminierung die strukturelle Stabilität und Bearbeitungspräzision für einen zuverlässigen Antennen- und Mikrowellensystembetrieb verbessert.

Leiterplattenstatistik

Diese TP440 Hochfrequenz-Leiterplatte verwendet eine optimierte Komponentenanordnung und eine rationale Via-Verteilung. Mit kompakter Pad-Layout und vereinfachter Schaltungsverdrahtung passt sie zu den strukturellen Merkmalen von miniaturisierten Antennen und präzisen Mikrowellengeräten und gewährleistet eine stabile verlustarme Signalübertragung bei gleichzeitiger Aufrechterhaltung einer hohen Montagepraktikabilität für kompakte HF-Module.

Übersicht über Wangling TP-Serien-Substrate

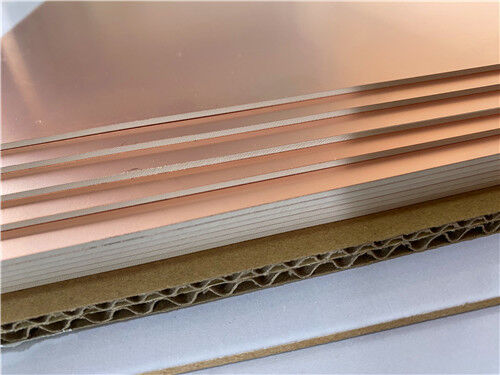

Wangling TP-Serie repräsentiert eine einzigartige Hochfrequenz-Thermoplast-Substratlinie in der Branche, die eine spezielle Verbundformel aus Polyphenylenoxidharz und Nano-Keramikfüllstoffen ohne Glasfaserverstärkung verwendet. Im Gegensatz zu herkömmlichen glasfaserverstärkten Hochfrequenzlaminaten kann ihre Dielektrizitätskonstante durch Anpassung des Mischungsverhältnisses von Keramikpartikeln und PPO-Harz präzise kalibriert werden, wodurch anpassbare dielektrische Parameter für verschiedene Hochfrequenzszenarien erzielt werden. Die Serie verfügt über eine abgestufte strukturelle Klassifizierung: reine dielektrische Substrate werden als TP, einseitig kupferkaschierte Varianten als TP-1 und doppelseitig kupferkaschierte Versionen als TP-2 definiert. Mit exklusiven Form- und Laminierungstechniken liefern TP-Serien-Substrate eine außergewöhnliche elektrische Konsistenz, extreme Umweltbeständigkeit und überlegene strukturelle Bearbeitbarkeit und dienen als hochzuverlässige Alternative für präzise Mikrowellen- und Antennenhardware.

Kernleistungsvorteile des TP440-Materials

Das TP440-Substrat integriert anpassbare dielektrische Leistung, extreme Temperaturflexibilität und zuverlässige mechanische Bearbeitbarkeit und behält eine stabile verlustarme Signalausgabe in komplexen und rauen Arbeitsumgebungen bei. Seine umfassenden Vorteile machen es hochgradig exklusiv für miniaturisierte Hochfrequenzantennen und präzise militärische elektronische Geräte:

Anpassbare & stabile dielektrische Eigenschaften: Bietet eine breite Dielektrizitätskonstanten-Anpassbarkeit von 3,0 bis 25 mit mehreren gängigen festen Noten. Es liefert extrem niedrige dielektrische Verluste und eine stabile elektrische Leistung mit minimalen Parameterabweichungen unter 10 GHz.

Extreme Weittemperaturbeständigkeit: Gewährleistet einen zuverlässigen Langzeitbetrieb bei -100 °C bis +150 °C mit außergewöhnlicher Tieftemperaturbeständigkeit. Leistungsinstabilität und strukturelle Schäden können über 180 °C auftreten.

Flexible Dickenanpassung: Unterstützt eine Mindestdicke von 0,5 mm mit verschiedenen Standard- und kundenspezifischen Dickenoptionen, um verschiedenen Montageanforderungen gerecht zu werden.

Strahlungsbeständigkeit & geringe Ausgasung: Bietet ausgezeichnete Strahlungsbeständigkeit und extrem geringe Ausgasungsfähigkeit, ideal für Luft- und Raumfahrt sowie extreme Weltraumumgebungen.

Überlegene Bearbeitbarkeit & Haftung: Bietet eine stärkere Kupferfolienbindung als vakuumplattierte Keramiksubstrate. Es unterstützt die vollständige mechanische und chemische Verarbeitung, die starre Keramiksubstrate nicht erreichen können.

Professionelle Anpassungsfähigkeit an miniaturisierte Antennen: Optimiert für kompakte Hochfrequenzhardware, perfekt geeignet für Beidou-Navigation, Raketen-Bordsysteme, Zündvorrichtungen und miniaturisierte Antennenmodule.

Typische Anwendungsszenarien

Dank der anpassbaren hochstabilen Dk, des extrem niedrigen Hochfrequenzverlusts, der extremen Tieftemperaturbeständigkeit und der ausgezeichneten mechanischen Bearbeitbarkeit werden Wangling TP440 Hochfrequenz-Leiterplatten weit verbreitet in präzisionsnavigations- und spezialisierten militärischen Hochfrequenzgeräten eingesetzt:

• Hochpräzisions-GPS-Navigationsantennensysteme
• Raketen-Bord-Mikrowellensensorik und Signalübertragungseinheiten
• Elektronische Steuerung von Zündvorrichtungen und Hochfrequenzinduktionsgeräte
• Miniaturisierte kompakte Antennenmodule für Luft- und Raumfahrt und präzise HF-Systeme

Qualitätssicherung & globaler Service

Wangling TP440 Hochfrequenz-Thermoplast-Leiterplatten folgen während der gesamten Produktion strengen IPC-Klasse-2 Industrienormen. Hergestellt aus Standard-Gerber RS-274-X Produktionsdateien, liefert jede Leiterplatte präzise Maßtoleranzen und eine gleichmäßige elektrische Konsistenz für eine zuverlässige Massenproduktion. Jede Einheit durchläuft vor dem Versand eine vollständige elektrische Prüfung, um eine fehlerfreie Funktionalität und eine einheitliche Chargenqualität zu gewährleisten. Mit weltweiter Logistikabdeckung und engagiertem technischen Support liefern wir zuverlässige kundenspezifische Hochfrequenz-Leiterplattenlösungen für globale Navigations-, Luft- und Raumfahrt- und militärische Hochfrequenz-Elektronikanwendungen.
