Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | HAUSTIER | Schicht-Zählung: | 1 Schicht |
|---|---|---|---|
| PWB-Stärke: | 0.15mm | PWB-Größe: | 70,18 x 68.28mm |
| Coverlay: | Transparent | Silkscreen: | Schwarz |
| Kupfernes Gewicht: | 1OZ | Oberflächenende: | Immersions-Gold |
| Hervorheben: | Transparentes HAUSTIER-flexibles PWB-Brett,0.15mm flexibles PWB-Brett,0.15mm transparentes flexibles PWB |
||

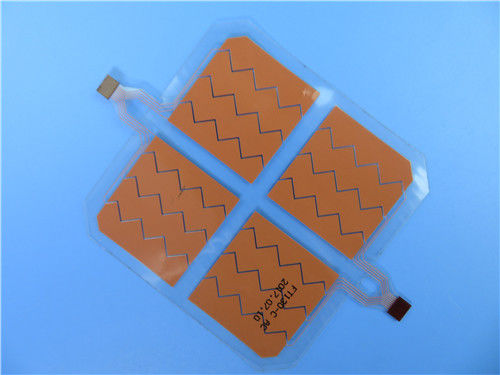

Einlagiges flexibles PWB errichtet auf transparentem HAUSTIER mit Immersions-Gold und PU-Versteifung für Automobil-Sensor
(Flexible gedruckte Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art flexible gedruckte Schaltung für die Anwendung des Mikrowellen-Verstärkers. Es ist ein einlagiges FPC bei starken 0.15mm. Das niedrige Laminat ist von ITEQ, es hat fabriziert pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten. Polyimideversteifung wird auf dem Einfügungsfach angewendet.
Parameter- und Leistungsblatt
| Größe flexiblen PWBs | 70,18 x 68.28mm |
| Zahl von Schichten | 1 |
| Brett-Art | Flexibles PWB |
| Brett-Stärke | 0.15mm |
| Brett-Material | HAUSTIER 25µm |
| Brett-materieller Lieferant | ITEQ |
| Tg-Wert des Brett-Materials | 60℃ |
| PTH-Custärke | N/A |
| Innere Iayer-Cu thicknes | N/A |
| Oberflächencustärke | µm 35 |
| Coverlay-Farbe | Transparent |
| Zahl von Coverlay | 2 |
| Stärke von Coverlay | µm 25 |
| Versteifungs-Material | Polyimide |
| Versteifungs-Stärke | 0.2mm |
| Art der Silkscreen-Tinte | IJR-4000 MW300 |
| Lieferant von Silkscreen | TAIYO |
| Farbe von Silkscreen | Schwarz |
| Zahl von Silkscreen | 1 |
| Schale des Tests von Coverlay | Kein peelable |
| Legenden-Adhäsion | 3M 90℃ nach Min. dem Test mit 3mal nicht abziehend |
| Oberflächenende | Immersions-Gold |
| Stärke des Nickels/des Goldes | Au: 0.03µm (Min.); Ni 2-4µm |
| RoHS erforderte | Ja |
| Famability | 94-V0 |
| Wärmestoß-Test | Durchlauf, -25℃±125℃, 1000 Zyklen. |
| Wärmebelastung | Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
| Funktion | Elektrischer Test 100% Durchlaufs |
| Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Erhöhte Zuverlässigkeit
Das Ende kann ganzes sein gelötet
Niedrige Kosten
Kontinuität der Verarbeitung
Keine Mindestbestellmenge und niedrige Kosten Probe.
Erfüllen Ihres Leiterplattebedarfs von PWB-Erstausführung, Massenproduktion anzuhäufen.
Anwendungen
Laser-Kopf FPC, weiches Brett der Tablet-PC-Kamera, Automobil-Sensor-Flexbrett
Erklärungen von FPC
Entsprechend der Kombination des Grundmaterials und der kupfernen Folie, kann flexible Leiterplatte in zwei Arten unterteilt werden: flexibles Brett mit klebendem und flexiblem Brett ohne Kleber. Der Preis Nichtkleber flexiblen PWBs ist viel höher als der klebenden flexiblen PWBs, aber seine Flexibilität, Kraft zwischen kupferner Folie und Substrat verpfändend und Flachheit des Lötmittels sind auch besser als die klebenden flexiblen PWBs. So wird es nur in den Stoßzeitsituationen, wie verwendet: COF (CHIP AUF FLEX-, flexiblem Brett mit bloßem Chip, der hohen Flachheit der Auflage) und so weiter. Weil sein Preis hoch ist, sind die meisten des flexiblen PCBs, das im Markt verwendet wird, noch klebende flexible Leiterplatte. Weil die flexible Leiterplatte hauptsächlich in der Situation benutzt wird, in der das Verbiegen angefordert wird, wenn der Entwurf oder der Prozess nicht angemessen ist, ist es einfach, Mikrorisse, Schweißen und andere Defekte zu produzieren.
Wirtschaft der Anwendung von FPC
Wenn der Schaltplan verhältnismäßig einfach ist, ist das Gesamtvolumen klein, und der Raum ist passend, die traditionelle interne Verbindung ist viel billiger. Flexible Stromkreise sind eine gute Entwurfswahl, wenn der Stromkreis komplex ist, viele Signale verarbeitet oder spezielle elektrische oder mechanische Anforderungen hat. Wenn die Größe und die Leistung von Anwendungen die Kapazität von steifen Stromkreisen übersteigen, ist flexible Versammlung das wirtschaftlichste. Eine Auflage 12mil mit einem 5mil durch Loch und einen flexiblen Stromkreis mit Linien 3mil und dem Abstand kann auf einem Dünnfilm fabriziert werden. Deshalb ist sie zuverlässiger, den Chip direkt am Film anzubringen. Es gibt das könnte eine Ionenquelle sein nicht flammhemmend. Diese Filme sind möglicherweise schützend und verfestigten sich bei den höheren Temperaturen, um höhere Glasübergangstemperaturen zu erhalten. Flexible Materialien sind weniger teuer als steife Materialien, weil sie von den Verbindungsstücken frei sind.
