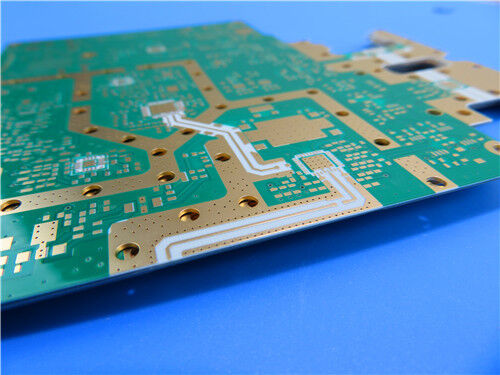

6-Schicht-RO4003C-PCB 1,74 mm Dicke High TG Schaltkreis IPC-Klasse-3

Diese benutzerdefinierte 6-SchichtHybridstarke PCBmit einem Kohlenwasserstoff-Keramik-Substrat von RO4003C, kombiniert mit Tg170°C FR4 Dielektrikum-Materialien, mit 1 oz fertigem Kupfer auf jeder leitfähigen Schicht und 1,74 mm fertigem Laminationsdick,Das PCB verfügt über eine doppelseitige grüne Lötmaske mit weißer Legende und einer harten elektrolytischen Goldbeschichtung. mit einer Größe von 127 mm × 103 mm (1 Stück, einschließlich Prozessrand), entspricht er der IPC-Klasse-3-Norm mit einer Kupferdicke von 25 μm,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Es kombiniert erstklassige HF-Leistung und Standard-FR-4-Verarbeitbarkeit für Breitband-HF- und Mikrowellenelektroniksysteme.

PCB-Spezifikationen


RO4003C Material Einführung
RO4003C ist ein glasverstärktes Kohlenwasserstoff-Keramik-Thermoset-Laminat mit erstklassiger Hochfrequenzleistung und erschwinglichen PCB-Fertigungskosten.für Hochfrequenzkreisläufe über 500 MHz, bei denen herkömmliche FR-4 nicht den elektrischen Anforderungen an die HF entsprechen können.

RO4003C besitzt einen ultra-niedrigen Temperaturkoeffizienten der dielektrischen Konstante sowie eine stabile Dk-Leistung in breiten Frequenzbereichen.Optionale LoPro®-Kupferfolie hilft bei der Breitbandnutzung den Einsatzverlust zu minimierenDer CTE-Wert entspricht nahe der Kupferfolie und gewährleistet eine hohe Dimensionsstabilität für gemischte dielektrische Mehrschicht-PCB-Strukturen.Niedrige Z-Achse CTE gewährleistet intakte Plattierung Loch Leistung unter schwerem thermischen SchockBei einem Tg von über 280°C behält es während des gesamten PCB-Herstellungszyklus stabile thermische Eigenschaften.

Im Gegensatz zu hochfrequenten Substraten auf PTFE-Basis benötigt RO4003C keine spezielle Natrium-Ätzung durch Vorbehandlung.Dieses starre Laminat ist mit 1080 und 1674 Glasgewebe mit identischen elektrischen Leistungen erhältlich.Es entspricht der Spezifikation IPC-4103/10 und dient als qualifizierter direkter Ersatz für Standard-RO4003C-Substrate.

Kernmaterialmerkmale
Niedrige Hochfrequenzdielektrische Verluste: Stabile elektrische Leistung für HF-Mikrowellen und impedanzgesteuerte Übertragungsleitungen

Ausgezeichnete dielektrische Stabilität: Mindestfluktuation von Dk unter unterschiedlichen Temperatur- und Frequenzbedingungen

Kupfer-Matched CTE: Optimierte X/Y/Z-Achs-Erweiterung für hohe Dimensionsstabilität und zuverlässige Loch-Kupferstruktur

Ultrahohe thermische Beständigkeit: Tg> 280°C, stabile Leistung bei mehrschichtiger Lamination und thermischem Zyklus

FR-4-kompatibles Verfahren: Keine spezialisierte PTFE-Einheit durch Ätzbehandlung erforderlich, was die Gesamtherstellungskosten senkt

Anpassbare Kupferfolie: Optional LoPro® Low-Profile-Folien zur Verringerung des Signalverlustes

Standardkonformität: entspricht der Industrie-Spezifikation IPC-4103/10

Typische Anwendungen

• Breitband-HF- und Mikrowellenkommunikationskreise
• Steuerungstechnische Impedanzübertragungsleitungen und Signalgleichnetze
• Module für kommerzielle Radar-, Antennen- und drahtlose Transceiver
• Funkgeräte für Basisstationen und drahtlose Kommunikationsinfrastruktur
• Hochfrequenz-PCB mit mehreren Schichten
• Hochfrequenzmessgeräte und industrielle Funkfrequenzgeräte
