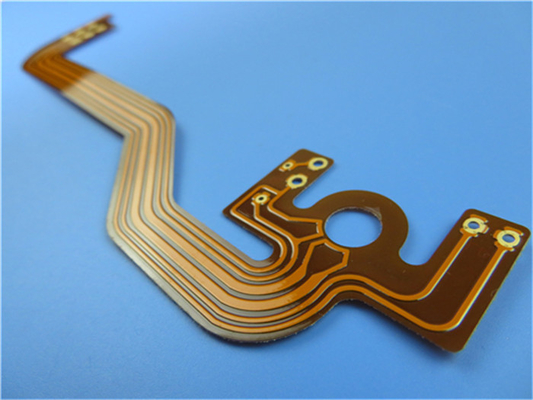

Schweres kupfernes flexibles PWB errichtet auf Polyimide mit 2 Unze-Kupfer

Schweres kupfernes flexibles PWB errichtet auf Polyimide mit 2 Unze-Kupfer

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-266.V1.0
Grundmaterial:
Polyimide
Schichtzählung:
2 Schichten
PWB-Stärke:
0.3mm
PWB-Größe:
130,66 x 40.67mm
Coverlay:
Gelb
Silkscreen:
Weiß
Kupfernes Gewicht:
2oz
Oberflächenende:
Immersionsgold
Hervorheben:

dünnes Flex-PWB des Kupfer-0.5oz

,

Flex-PWB IPC 6012 dünnes Klassen-2

,

WiFi-Antenne PWB IPC 6012 Klassen-2

Produktbeschreibung

Schweres kupfernes flexibles PWB errichtet auf Polyimide mit 2 Unze-Kupfer

(Flexible gedruckte Schaltungen sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Allgemeine Beschreibung

Diese Art des flexiblen Stromkreises ist für die Anwendung von Wechselstrom-Stromnetzen. Es ist ein 2 Schicht Polyimide FPC bei 0.3mm dick mit 2 Unze-Kupfer. Das niedrige Laminat ist von Shengyi.On-Kopf seiner Rückseite ist 0.1mm Versteifung FR-4. Es hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. FR-4, wie Versteifung auf der Rückseite angewendet wird.

Parameter- und Leistungsblatt

Größe flexiblen PWBs 130,66 x 40.67mm
Zahl von Schichten 2
Brett-Art Flexibles PWB
Brett-Stärke 0.30mm
Brett-Material Polyimide 50µm
Brett-materieller Lieferant ITEQ
Tg-Wert des Brett-Materials 60℃
PTH-Custärke µm ≥20
Innere Iayer-Cu thicknes N/A
Oberflächencustärke µm 70
Coverlay-Farbe Gelb
Zahl von Coverlay 2
Stärke von Coverlay µm 25
Versteifungs-Material FR-4
Versteifungs-Stärke 0.2mm
Art der Silkscreen-Tinte IJR-4000 MW300
Lieferant von Silkscreen TAIYO
Farbe von Silkscreen Weiß
Zahl von Silkscreen 1
Schale des Tests von Coverlay Kein peelable
Legenden-Adhäsion 3M 90℃ nach Min. dem Test mit 3mal nicht abziehend
Oberflächenende Immersions-Gold
Stärke des Nickels/des Goldes Au: 0.03µm (Min.); Ni 2-4µm
RoHS erforderte Ja
Famability 94-V0
Wärmestoß-Test Durchlauf, -25℃±125℃, 1000 Zyklen.
Wärmebelastung Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung.
Funktion Elektrischer Test 100% Durchlaufs
Kunstfertigkeit Befolgung IPC-A-600H u. IPC-6013C Klasse 2

Schweres kupfernes flexibles PWB errichtet auf Polyimide mit 2 Unze-Kupfer 0

Eigenschaften und Nutzen

Ausgezeichnete Flexibilität

Verringerung des Volumens

Gewichtsverminderung

Übereinstimmung der Versammlung

Erhöhte Zuverlässigkeit

Das Ende kann ganzes sein gelötet

Niedrige Kosten

Kontinuität der Verarbeitung

Einschaltzeit-Service

Schnelle Vorbereitungs- und Anlaufzeit: 3-5 Tage

Anwendungen

Universeller weicher heller Streifen LED, Handyantennenflexbrett, industrielle Steuerung, weiches Brett des Temperaturbegrenzers

Kupferne Folien

Es gibt zwei verschiedene Arten kupferne Folien: Galvano-niedergelegte (ED) kupferne Folien und gerollte und getemperte (RA) Kupferfolien.

Galvano-niedergelegte kupferne Folien werden produziert, indem man Kupfer auf einer Edelstahltrommel niederlegt, die in einen überziehenden Behälter mit Anoden des sehr reinen Kupfers sich dreht. Die Stärke der kupfernen Folie wird durch die Länge des überziehenden Prozesses, d.h. die Umdrehungsgeschwindigkeit der Trommel bestimmt. Das Kupfer wird dann von der Trommel und von der Wunde auf einer Rolle entfernt. Die fertige kupferne Folie ist sehr glatt auf der Trommelseite und auf der anderen Seite ziemlich rau. Die raue Seite hat den Vorteil des Gebens der besseren Adhäsion zur Basis

Laminat.

Die Haupteigenschaft von ED-Kupfer ist sein Korngefüge, das in der Natur wegen des elektrolytischen Prozesses vertikal ist. Dieses bedeutet eine verhältnismäßig niedrige Duktilität der kupfernen Folie, so wird es nicht für dynamische Anwendungen empfohlen. Die folgende Zeichnung zeigt das vertikale Korngefüge von ED-Kupfer.

Allgemeine Folienstärken für flexible Stromkreise sind µm 17,5, 35, 70, 105 und 175 (0,5, 1, 2, 3 und 5 Unze.).

Schweres kupfernes flexibles PWB errichtet auf Polyimide mit 2 Unze-Kupfer 1

RA Copper

Dieses Kupfer ist eine gerollte und getemperte kupferne Folie, die aus elektrolytisch niedergelegtem Kathodenkupfer produziert wird, das in Barren geschmolzen und geworfen wird. Die Barren sind zu einer bestimmten Größe erstes warm gewalztes, und gemahlen auf allen Oberflächen. Das Kupfer wird dann kaltgewalzt und getempert, bis die gewünschte Stärke erreicht ist.

Gegenteil zu Galvano-niedergelegtem Kupfer-, Rollen- und getempertemkupfer hat ein horizontales Korngefüge wie gezeigt unten. Das horizontale Korngefüge stellt für viel höhere Flexibilität und eine bessere Flexlebenausdauer als ED-Kupfer zur Verfügung, deshalb sollte RA-Kupfer für dynamische Anwendungen immer benutzt werden.

Ein Nachteil von RA kupfern ist, dass die masseleitende Oberfläche ziemlich glatt ist, damit eine verhältnismäßig niedrige Adhäsion erreicht wird. Die Bindung kann durch einen elektrolytischen kupfernen Blitz jedoch erhöht werden, ohne die biegenden Eigenschaften der kupfernen Folie zu verschlechtern.

Allgemeine Folienstärken für flexible Stromkreise sind µm 17,5, 35, 70, 105 und 175 (0,5, 1, 2, 3 und 5 Unze.)

Schweres kupfernes flexibles PWB errichtet auf Polyimide mit 2 Unze-Kupfer 2

Mehr Anzeigen des schwerem kupfernem Flex

Schweres kupfernes flexibles PWB errichtet auf Polyimide mit 2 Unze-Kupfer 3

Schweres kupfernes flexibles PWB errichtet auf Polyimide mit 2 Unze-Kupfer 4

Schweres kupfernes flexibles PWB errichtet auf Polyimide mit 2 Unze-Kupfer 5
