3 mm keine Seidenwand PTFE-PCB-Board Heißluftlöten

Produits

Metallkern PWB

Kontakt mit uns

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Kontaktieren Sie uns jetzt

3 mm keine Seidenwand PTFE-PCB-Board Heißluftlöten

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-100.V1.0

Ausgangsmaterial:

Reihe PTFE F4B

Anzahl der Schichten:

1 Schicht, 2 Schicht, mehrschichtige, hybride Art

PCB-Dicke:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm und 5.0mm, etc.

PCB-Größe:

≤ 400 mm x 500 mm

Lötmaske:

Seidenfilter:

Kupfergewicht:

0.5oz, 1oz, 2oz, 3oz

Surfacefinish:

Bloßes Kupfer, HASL, ENIG, Immersionszinn etc.

Hervorheben:

Kein Silkscreen-Teflon-PWB-Brett

3.0mm Teflon-PWB-Brett

Produktbeschreibung

Hallo, Leute.

Heute sprechen wir über eine Art F4B-Hochfrequenz-Schaltplatte mit einer Dicke von 3,0 mm.

Die F4B-Reihe von Hochfrequenzmaterialien besteht überwiegend aus PTFE-Glasfaserstoff und keramisch gefülltem PTFE-Glasfaserstoff.Diese Serie ist eine kostengünstige Wahl und zugleich aufgrund ihrer gleichbleibenden Qualität zuverlässigEs findet seinen Einsatz in verschiedenen modernen Anwendungen wie Navigation, Satellitenkommunikation, Radar und den neuesten Technologien wie 4G und 5G-Kommunikation.

PCB-Spezifikationen
Anzahl der Schichten:	Zwei-seitig
Ausgangsmaterial:	F4B DK 2.2
Abmessungen:	25 x 26 mm
Ausgefertigte Dicke	3.0 mm ± 10%
Gewicht der Fertigwaren aus Kupfer:	1 Unze
SMOBC:	- Nein.
Oberflächenveredelung:	HASL Pb-frei

Die wichtigsten Spezifikationen dieser Platte sind doppelseitiges Board, Substrat ist F4B, DK bei 2.2, 61mm lang bei 62mm breit, Enddicke bei 3,0mm, fertiges Kupfer bei 1,0oz, keine Lötmaske keine Seidenwand und Oberfläche ist OSP.

Lasst uns den Stapel sehen.
3 mm keine Seidenwand PTFE-PCB-Board Heißluftlöten 0

Die oberste Schicht und die untere Schicht sind 1 Unze Kupfer fertiggestellt. Das dielektrische Material F4b ist in der Mitte 2 Schichten Kupfer, die dielektrische Konstante bei 2 zeigen.2, 3,0 mm dick.

3 mm keine Seidenwand PTFE-PCB-Board Heißluftlöten 1

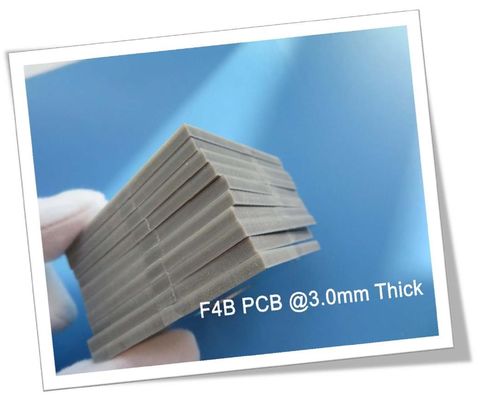

Das ist das Foto dieses Boards. Die Grundfarbe von F4B PCB ist braun.

PCB-Kapazität
PCB-Material:	PTFE
Code:	F4B-Serie
Dielektrische Konstante:	2.2, 2,55 und 2.65
Dielektrische Konstante:	2.17, 2.45, 2,75 und 3.0
Anzahl der Schichten:	1 Schicht, 2 Schichten, mehrere Schichten, Hybridtyp
Kupfergewicht:	0.5oz, 1oz, 2oz, 3oz
PCB-Dicke:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
PCB-Dicke:	1.5 mm, 2,0 mm, 3,0 mm, 4,0 mm und 5,0 mm usw.
PCB-Größe:	≤ 400 mm x 500 mm
Oberflächenveredelung:	Bares Kupfer, HASL, ENIG, Tauchzinn usw.

Die dielektrische Konstante von F4B-Material ist breit, von 2,2 bis 3,0 usw. Die Plattenstärke liegt zwischen 0,17 mm und 5,0 mm. Wir können Ihnen Prototypen, kleine Chargen und Massenproduktion anbieten.

Sollten Sie Fragen haben, kontaktieren Sie uns bitte.

Danke fürs Lesen.

Anlage: Datenblatt PTFE ((F4B)

Name	Prüfungszustand			Einheit	Wert
Dichte	Normalzustand			G/cm³	2.1- Ich weiß.2.35
Feuchtigkeitsabsorption	Eintauchen in das destillierte Wasser bei 20 ± 2 °C für 24 Stunden			%	≤ 002
Betriebstemperatur	Hoch-Niedrigtemperaturkammer			°C	-50°C- Ich weiß.+260°C
Wärmeleitfähigkeit				W/m/k	0.8
CTE (typisch)	0 ̊ 100°C (εr:2.1 bis 2.3)			ppm/°C	25(x)

					34(y)
					252(z)
CTE (typisch)	0 ̊ 100°C (εr:2.3 bis 2.9)			ppm/°C	14(x)

					21(y)
					173(z)
CTE (typisch)	0 ̊ 100°C (εr:2.9 bis 3.5)			ppm/°C	12(x)

					15(y)
					95(z)
Schrumpfungsfaktor	2 Stunden in kochendem Wasser			%	0.0002
Oberflächenwiderstand	500 V Gleichstrom		Normalzustand	M·Ω	≥ 1 × 10⁴

			Konstante Luftfeuchtigkeit und Temperatur		≥ 1 × 10³
Volumenwiderstand	Normalzustand			MΩ.cm	≥ 1 × 10⁶
	Konstante Luftfeuchtigkeit und Temperatur				≥ 1 × 10⁵
Pinnwiderstand	500 V Gleichstrom	Normalzustand		MΩ	≥ 1 × 10⁵
		Konstante Luftfeuchtigkeit und Temperatur			≥ 1 × 10³
Dielektrische Oberflächenfestigkeit	Normalzustand			d=1 mm(Kv/mm)	≥ 12
	Konstante Luftfeuchtigkeit und Temperatur				≥ 11
Dielektrische Konstante	10GHZ			Ehr	2.20,2.55,2.65,3.0,3.5 (± 2%)

Verlustfaktor	10 GHz			Tgδ	2.2	≤ 7 × 10^{- 4}
					2.55~2.65	≤ 1 × 10^-3
					3.0~3.5	≤ 1,5 × 10^-3

3 mm keine Seidenwand PTFE-PCB-Board Heißluftlöten 2
