| Grundmaterial: | PTFE | Schichtzählung: | 2 Schichten |
|---|---|---|---|
| PWB-Stärke: | 1.5mm | PWB-Größe: | 67 x 85 Millimeter =1up |
| Kupfernes Gewicht: | 3oz | Oberflächenende: | HASL bleifrei |
| Hervorheben: | 1.5mm Teflon-PWB-Brett,Teflon-1up PWB-Brett,bleifreies PWB 1up |
||

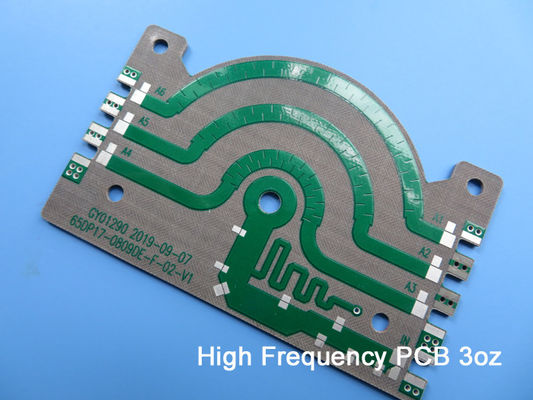

PTFE PWB-Brett errichtete auf 1.5mm PTFE Platte mit Auflagen des Kupfer-3oz und des Immersions-Silbers für Endverstärker
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Das Polytetrafluoroäthylen (Kurzschluss für PTFE), allgemein bekannt als „Plastikkönig“, ist ein Polymermittel, das vom Tetrafluoroäthylen durch Polymerisierung gemacht wird. Es hat ausgezeichnete chemische Stabilität, Korrosionsbeständigkeit und versiegelt, hohe Schmierung und Nichtviskosität, elektrische Isolierung und gute Alterungsbeständigkeit. Verwendet als Technik des Plastiks, kann es in PTFE-Rohr, Stange, Gurt, Platte, Film und so weiter gemacht werden. Im Allgemeinen hat es in den Hochleistungsanforderungen von korrosionsbeständigen Rohren, von Behältern, von Pumpen, von Ventilen sowie von Radar, Hochfrequenztelekommunikationsgeräte, Funkgerät verwendet.
Polytetrafluoroäthylen (F4, PTFE) hat eine Reihe der ausgezeichneten Leistung:
1. Widerstand der hohen Temperatur: langfristige Gebrauchstemperatur 200~260 Grad Celsius.
Widerstand der Temperatur 2.low: noch weich bei -100 Grad Celsius;
Widerstand 3.corrosion: beständiges aqua regia und alle organischen Lösungsmittel;
Widerstand 4.climate: bestes alterndes Leben im Plastik;
Schmierung 5.high: mit dem kleinsten Reibungskoeffizienten im Plastik (0,04);
6.Non-viscous: mit minimaler Oberflächenspannung in den Vollmaterialien, ohne an irgendeiner Substanz zu haften;
7.non-toxic: mit physiologischer Untätigkeit;
können die elektrischen Eigenschaften 8.excellent, die für c-Klasse von Isoliermaterialien, eine starke Schicht des Stapels der Zeitung ideal sind, 1500 V der Hochspannung blockieren;
9.smoother als Eis.
F4BM-1/2 wird durch Speicherung des lackierten Glasgewebes mit Teflonharz, entsprechend der wissenschaftlichen Formulierung und strengen dem Technologieprozeß lamelliert. Dieses Produkt nimmt etwas Vorteile über F4B-Reihen in der elektrischen Leistung (breitere Strecke der Dielektrizitätskonstante, der niedrigeren Winkeltangente des dielektrischen Verlustes, des erhöhten Widerstands und mehr Stabilität der Leistung)
Bei Rf und Mikrowellenfrequenzen die Dielektrizitätskonstante von PTFE-Materialien ist so niedrig wie 3,5 oder unten, die starkes Signal während des Getriebes über PWB hält und macht sie ideal für die Überwindung der Hochgeschwindigkeitsbeschränkung von FR-4.
Anwendung
LNA, RadarDatenerfassungskonverter, verbreitetes Spektrum, Antenne 4G
| PWB-GRÖSSE | 67 x 85 Millimeter =1up |
| BRETT-ART | Doppeltes versah PWB mit Seiten |
| Zahl von Schichten | 2 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | NEIN |
| SCHICHT STACKUP | Kupfer ------- Oberschicht 105um (1 Unze) +plate |
| F4B PTFE 1.5mm | |
| Kupfer ------- 105um (1oz) + Platte BOT Schicht | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | Mil 7,9 Mil/5,9 |
| Minimale/maximale Löcher: | 0,4 Millimeter/0,4 Millimeter |
| Zahl von verschiedenen Löchern: | 1 |
| Zahl von Bohrlöchern: | 1 |
| Zahl von Ausfräsungen: | 0 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung: | nein |
| Zahl des Goldfingers: | 0 |
| BRETT-MATERIAL | |
| Glasepoxid: | PTFE |
| Abschließende Folie extern: | 3oz |
| Abschließende Folie intern: | N/A |
| Abschließende Höhe von PWB: | 1.5mm |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersions-Silber |
| Löten Sie Maske, auf zuzutreffen: | N/A |
| Lötmittel-Masken-Farbe: | N/A |
| Lötmittel-Masken-Art: | N/A |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | N/A |
| Farbe der Teillegende | N/A |
| Hersteller Name oder Logo: | N/A |
| ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.4mm. |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Unsere PWB-Fähigkeit
| PWB-Material: | Fiberglas beschichtete PTFE |
| Code: | F4BM-1/2(Familien-Reihen) |
| Dielektrizitätskonstante: | 2,2, 2,55, 2,65, 3,0 und 3,5 |
| Schichtzählung: | 1 Schicht, 2 Schichten und mehrschichtig |
| Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
| PWB-Stärke: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Silber, OSP, etc. |
Elektrische Eigenschaften von F4B PTFE
| Name | Testbedingung | Einheit | Wert | |||
| Dichte | Normalzustand | g/ cm3 | 2,1|2,35 | |||
| Feuchtigkeitsaufnahme | Bad im destillierten Wasser von 20±2℃ 24 Stunden lang | % | ≤0.02 | |||
| Betriebstemperatur | Hoch-niedrige Temperaturkammer | ℃ | -50℃~+260℃ | |||
| Wärmeleitfähigkeit | W/m/k | 0,8 | ||||
| CTE (typisch) | 0~100℃ (εr: 2.1~2.3) | ppm/℃ | 25(x) | |||
| 34(y) | ||||||
| 252(z) | ||||||
| CTE (typisch) | 0~100℃ (εr: 2.3~2.9) | ppm/℃ | 14(x) | |||
| 21(y) | ||||||
| 173(z) | ||||||
| CTE (typisch) | 0~100℃ (εr: 2.9~3.5) | ppm/℃ | 12(x) | |||
| 15(y) | ||||||
| 95(z) | ||||||
| Schrumpfungs-Faktor | 2 Stunden in kochendem Wasser | % | 0,0002 | |||
| Oberflächenwiderstandskraft | DC 500V | Normalzustand | M·Ω | ≥1×104 | ||
| Konstante Feuchtigkeit und Temperatur | ≥1×103 | |||||
| Spezifischer Durchgangswiderstand | Normalzustand | MΩ.cm | ≥1×106 | |||
| Konstante Feuchtigkeit und Temperatur | ≥1×105 | |||||
| Pin Resistance | DC 500V | Normalzustand | MΩ | ≥1×105 | ||
| Konstante Feuchtigkeit und Temperatur | ≥1×103 | |||||
| Oberflächendurchschlagsfestigkeit | Normalzustand | d=1mm (Kv/mm) | ≥1.2 | |||
| Konstante Feuchtigkeit und Temperatur | ≥1.1 | |||||
| Dielektrizitätskonstante | 10GHZ | εr | 2,20, 2,55, 2,65, 3,0, 3,5 | |||
| (±2%) | ||||||
| Verlustfaktor | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
| 2,55|2,65 | ≤1×10-3 | |||||
| 3,0|3,5 | ≤1.5×10-3 | |||||
