RF-35TC 0,8 mm HF-PCB-Board

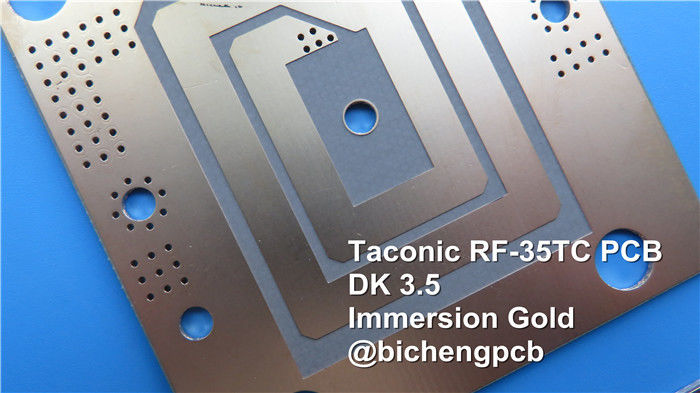

Großes Bild : RF-35TC 0,8 mm HF-PCB-Board

Produktdetails:

Herkunftsort:	China
Markenname:	Bicheng
Zertifizierung:	UL, ISO9001, IATF16949
Modellnummer:	BIC-026.V1.0

Zahlung und Versand AGB:

Min Bestellmenge:	1pcs
Preis:	USD9.99-99.99
Verpackung Informationen:	Vakuum bags+Cartons
Lieferzeit:	8-9 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	5000pcs pro Monat

Kontakt

RF-35TC 0,8 mm HF-PCB-Board

Beschreibung

Grundmaterial:	RF-35TC	Anzahl der Ebenen:	2 Schichten
PCB-Größe:	90 x 45mm=1PCS	PCB-Dicke:	0,8 mm
Lötmaske:	Grün	Siebdruck:	Weiß
Kupfergewicht:	1 Unze	Oberflächenbeschaffenheit:	Rätsel
Hervorheben:	0.8mm Rf-PWB-Brett , PWB-Brett Rf-1oz

Taconische Hochfrequenz-PCBAufbauendRF-35TC 30mil 0,762mmMit der schwarzen Maskefür Antennen

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)

RF-35TC ist eine Art Hochfrequenzmaterial der Firma Taconic. This material is best suited for high power applications where every 1/10th of a dB is critical and the PCB substrate is expected to diffuse heat away from both transmission lines and surface mount components such as transistors.

RF-35TC ist ein PTFE-basiertes, keramisch gefülltes Glasfaser-Substrat.Gelb oder zeigt wie seine Konkurrenten aus Kunstgummi (Kohlenwasserstoffe) eine Aufwärtsdrift der dielektrischen Konstante und des Ablösungsfaktors.

Dieses Laminat hat einen niedrigen dielektrischen Konstantenwert von 3,50 und eine extrem niedrige Df von 0.0011Es verfügt über einen geringen Ablösungsfaktor mit hoher Wärmeleitfähigkeit und bindet sehr gut an Kupfer mit niedrigem Profil, wodurch der Einsatzverlust weiter reduziert wird.

Für Antennen, Satelliten, Filter, Kupplungen und Leistungsverstärker sind die RF-35TC-Laminate perfekt geeignet.

PCB-Spezifikationen

PCB-Größe	90 x 45 mm = 1 PCS
TYPE des Boards	Doppelseitige PCB
Anzahl der Schichten	2 Schichten
Oberflächenbefestigungskomponenten	- Ja, das ist es.
Durch Lochkomponenten	- Ja, das ist es.
Layer Stackup	Kupfer ------- 35um ((1 oz) + Platten-TOP-Schicht
	RF-35TC 0,762 mm
	Kupfer ------- 35um ((1 oz) + Platte BOT Schicht
Technik
Mindestspuren und Raum:	4 ml / 5 ml
Mindest- und Höchstlöcher:	0.4 mm / 5,5 mm
Anzahl der verschiedenen Löcher:	9
Anzahl der Bohrlöcher:	21
Anzahl der geschliffenen Schlitze:	1
Anzahl der inneren Ausschnitte:	1
Impedanzkontrolle:	Nein
Zahl des Goldfingers:	0
BORT-Material
Epoxiglas:	RF-35TC 0,762 mm
Endfolie äußerlich:	1.5 Unzen
Endfolie im Inneren	N/A
Endhöhe der PCB:	0.8 mm ± 0.1
Beschichtung und Beschichtung
Oberflächenbearbeitung	ENIG
Lötmaske gilt für:	TOP, 12 Mikron Minimum
Farbe der Lötmaske:	Grün, PSR-2000GT600D, von Taiyo geliefert.
Typ der Lötmaske:	LPSM
Kontur/Schnitt	Routing
Markierung
Seite der Komponentenlegende	Top
Farbe der Komponentenlegende	Weiß, IJR-4000 MW300, Marke Taiyo
Herstellername oder -logo:	Auf der Tafel in einem Dirigenten und mit Beinen markiert
Durch	Durchlöchert (PTH), Mindestgröße 0,4 mm.
BEMERKUNG der Entflammbarkeit	UL 94-V0 Genehmigung MIN.
Dimensionstoleranz
Ausmaß des Umrisses:	0.0059"
Plattierung:	0.0029"
Toleranz für Bohrungen:	0.002"
TEST	100% elektrischer Test vor der Lieferung
Art der zu liefernden Kunstwerke	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
Dienstleistungsbereich	Weltweit, weltweit.

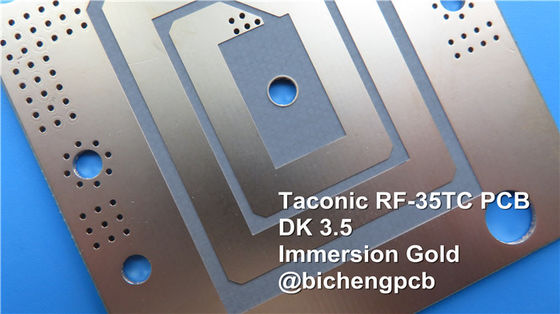

RF-35TC 0,8 mm HF-PCB-Board 0

Datenblatt für RF-35TC

RF-35TC typische Werte
Eigentum	Prüfmethode	Einheit	Wert	Einheit	Wert
DK @10 GHz	IPC-650 2.5.5.5.1 (geändert)		3.5		3.5
Tck(-30 bis 120°C)	IPC-650 2.5.5.5.1 (geändert)	ppm	24	ppm	24
Df @10 GHz	IPC-650 2.5.5.5.1 (geändert)		0.0011		0.0011
Dielektrische Auflösung	IPC-650 2.5.6 (im Flugzeug, zwei Pins in Öl)	KV	56.7	KV	56.7
Dielektrische Festigkeit	ASTM D 149 ((Durch die Ebene)	V/mil	570	V/mm	22,441
Bogenwiderstand	IPC-650 2.5.1	Sekunden	304	Sekunden	304
Feuchtigkeitsabsorption	IPC-650 2.6.2.1	%	0.05	%	0.05
Flexuralstärke (MD)	ASTM D 790/IPC-650 2.4.4	PSI	12,900	N/mm²	88.94
Flexuralstärke (CD)	ASTM D 790/IPC-650 2.4.4	PSI	11,700	N/mm²	80.67
Zugfestigkeit (MD)	ASTM D 3039/IPC-TM-650 2.4.19	PSI	9,020	N/mm²	62.19
Zugfestigkeit (CD)	ASTM D 3039/IPC-TM-650 2.4.19	PSI	7,740	N/mm²	53.37
Verlängerung beim Bruch (MD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1.89	N/mm	1.89
Erweiterung beim Bruch	ASTM D 3039/IPC-TM-650 2.4.19	%	1.7	%	1.7
Der Young's Modulus	ASTM D 3039/IPC-TM-650 2.4.19	PSI	667,000	N/mm²	4,599
Young's Modulus (CD)	ASTM D 3039/IPC-TM-650 2.4.19	PSI	637,000	N/mm²	4,392
Poisson-Verhältnis (MD)	ASTM D 3039/IPC-TM-650 2.4.19		0.18		0.18
Poisson-Verhältnis (CD)	ASTM D 3039/IPC-TM-650 2.4.19		0.23		0.18
Kompressionsmodul	ASTM D 695 ((23°C)	PSI	560,000	N/mm²	3,861
Flexuralstärke (MD)	ASTM D 790/IPC-650 2.4.4	PSI	1.46 x 10⁶	N/mm²	10,309
Flexuralstärke (CD)	ASTM D 790/IPC-650 2.4.4	PSI	1.50 x 10⁶	N/mm²	10,076
Schalenfestigkeit ((1⁄2 oz.CVH)	IPC-650 2.4.8 (Wärmebelastung)	Pfund/Zoll	7	G/cm³	1.25
Wärmeleitfähigkeit (nicht gekleidet)125°C)	ASTM F433 (Schutzwärmefluss)	W/mK	0.6	W/mK	0.6
Wärmeleitfähigkeit ((C1/C1,125°C)	ASTM F433 (Schutzwärmefluss)	W/mK	0.92	W/mK	0.92
Wärmeleitfähigkeit ((CH/CH,125°C)	ASTM F433 (Schutzwärmefluss)	W/mK	0.87	W/mK	0.87
Dimensional Stabilität (MD)	IPC-650-2.4.39 Sek.5.4 ((Nach dem Ätzen))	Mil/in.	0.23	mm/M	0.23
Dimensional Stabilität (CD)	IPC-650-2.4.39 Sek.5.4 ((Nach dem Ätzen))	Mil/in.	0.64	mm/M	0.64
Dimensional Stabilität (MD)	IPC-650-2.4.39 Sek.5.5 ((Wärmebelastung.)	Mil/in.	- Oh, nein, nein.04	mm/M	- Oh, nein, nein.04
Dimensional Stabilität (CD)	IPC-650-2.4.39 Sek.5.5 ((Wärmebelastung.)	Mil/in.	0.46	mm/M	0.46
Oberflächenwiderstand	IPC-650 2.5.17.1 (nach erhöhter Temperatur)	Mehms	8.33 x 10⁷	Mehms	8.33 x 10⁷
Oberflächenwiderstand	IPC-650 2.5.17.1 (nach Luftfeuchtigkeit)	Mehms	6.42 x 10⁷	Mehms	6.42 x 10⁷
Volumenwiderstand	IPC-650 2.5.17.1 (nach erhöhter Temperatur)	Mohms/cm	5.19 x 10⁸	Mohms/cm	5.19 x 10⁸
Volumenwiderstand	IPC-650 2.5.17.1 (nach Luftfeuchtigkeit)	Mohms/cm	2.91 x 10⁸	Mohms/cm	2.91 x 10⁸
CTE ((X-Achse)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	11	ppm/°C	11
CTE ((Y-Achse)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	13	ppm/°C	13
CTE ((Z-Achse)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	34	ppm/°C	34
Dichte	ASTM D 792	G/cm³	2.35	G/cm³	2.35
Härte	ASTM D 2240 ((Küste D)		79.1		79.1
Spannung beim Brechen	ASTM D 790/IPC-650 2.4.4	%	0.014	%	0.014
Spannung beim Brechen	ASTM D 790/IPC-650 2.4.4	%	0.013	%	0.013
Spezifische Wärme	ASTM E 1269-05, E 967-08, E 968-02	j/(g°C)	0.94	j/(g°C)	0.94
Td(2% Gewichtsverlust)	IPC-650 2.4.24.6/TGA	oF	788	°C	420
Td(5% Gewichtsverlust)	IPC-650 2.4.24.6/TGA	oF	817	°C	436

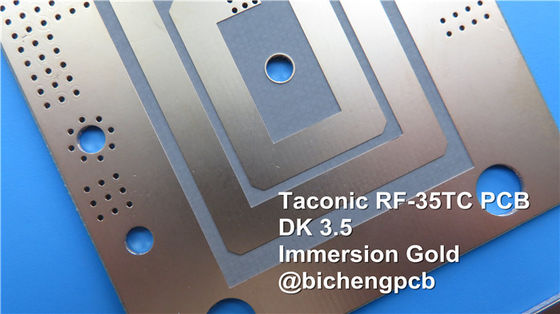

RF-35TC 0,8 mm HF-PCB-Board 1
