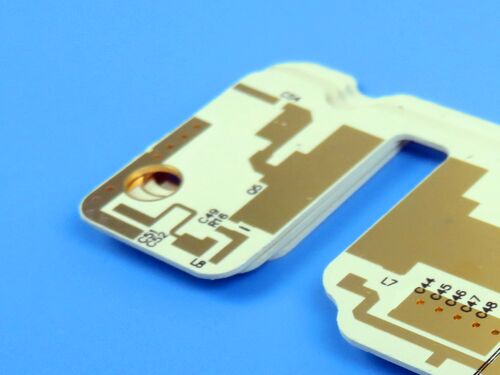

Doppelseitige RO3010 Leiterplatte auf 10mil-Laminat mit Immersion Gold

Diese doppelseitige Leiterplatte ist speziell für Hochfrequenz-Mikrowellen- und HF-Anwendungen mitRO3010Als keramisch gefüllter PTFE-Verbundwerkstoff gewährleistet RO3010 eine überlegene elektrische Stabilität, einen geringen Signalverlust und eine zuverlässige Betriebsleistung.die für die Erfüllung der strengen Anforderungen an die Hochfrequenzsignalübertragung und -verarbeitung in zugehörigen elektronischen Systemen von entscheidender Bedeutung sind.

Einzelheiten zu PCB

RO3010 Einführung

RO3010 gehört zu den Hochfrequenzschaltkreismaterialien der Serie RO3000®,mit einem Durchmesser von nicht mehr als 10 mm,Die RO3000-Serie ist so konzipiert, dass sie eine außergewöhnliche elektrische und mechanische Stabilität zu wettbewerbsfähigen Preisen bietet, was sie zu einer kostengünstigen Wahl für die Konstruktion von Hochfrequenzschaltungen macht.

Als keramisch gefülltes PTFE-basiertes Schaltwerkmaterial hat RO3010 gleichbleibende mechanische Eigenschaften, unabhängig von der gewählten dielektrischen Konstante.Diese einzigartige Eigenschaft ermöglicht es den Konstrukteuren, mehrschichtige Platten zu entwickeln, die verschiedene dielektrische Konstante für einzelne Schichten verwenden, ohne bei der Verarbeitung und Anwendung auf Verzerrung oder Zuverlässigkeitsprobleme zu stoßen.

RO3010 weist eine ausgezeichnete Dimensionsstabilität auf, mit einem thermischen Expansionskoeffizienten (CTE) in den Achsen X und Y, der dem von Kupfer entspricht,Gewährleistung minimaler Abmessungsänderungen auch bei TemperaturschwankungenDarüber hinaus zeichnet sie sich durch ihre stabile Z-Achsen-CTE durch eine hervorragende durchgehende Verlässlichkeit aus, auch in schwierigen thermischen Umgebungen.Das Material kann mit Hilfe von Standardtechniken zur Verarbeitung von Leiterplatten aus PTFE zu Leiterplatten hergestellt werden, wobei nur geringfügige Änderungen erforderlich sind, wie in der Anwendungsbemerkung beschrieben.

RO3010 Typische Werte

RO3010 Anwendungsbereiche

RO3010 profitiert von seiner hervorragenden elektrischen Leistung, mechanischen Stabilität und Wirtschaftlichkeit und wird in kommerziellen Mikrowellen- und HF-Anwendungen weit verbreitet.bei denen eine hohe Signalintegrität und Dimensionsstabilität von entscheidender Bedeutung sindZu den wichtigsten Anwendungsbereichen gehören:

- Mikrowellenkommunikationsgeräte: In Mikrowellentransceivern, Leistungsverstärkern und Mikrowellenfiltern verwendet,bei dem der geringe Ablösungsfaktor und die stabile Dielektrikkonstante einen minimalen Signalverlust und eine zuverlässige Leistung gewährleisten.

- HF-Kommunikationssysteme: in HF-Antennen, Radarsystemen und Satellitenkommunikationsgeräten eingesetzt,Ausnutzung seiner ausgezeichneten Dimensionsstabilität und thermischen Leistung zur Anpassung an komplexe Umweltbedingungen.

-Hochfrequenzprüfgeräte: In Prüfsonden, Signalgeneratoren und Spektrumanalysatoren verwendet, bei denen präzise elektrische Parameter erforderlich sind, um genaue Testergebnisse sicherzustellen.

- Verbraucherelektronik: In Hochfrequenzmodule fortschrittlicher Verbraucherelektronik wie 5G-Kommunikationsgeräten integriert, um die Hochgeschwindigkeitsübertragung zu unterstützen.

- Industrie- und Medizintechnik: In industriellen Steuerungssystemen und medizinischen Diagnosegeräten verwendet, die eine Hochfrequenzsignalverarbeitung erfordern,Dank seiner zuverlässigen Leistung und der bleifreien Kompatibilität.

Zusammenfassend ist RO3010 ein leistungsfähiges, kostengünstiges Hochfrequenz-Schaltwerkmaterial, das den Anforderungen verschiedener kommerzieller Mikrowellen- und HF-Anwendungen entspricht,Bereitstellung einer flexiblen und zuverlässigen Lösung für die Schaltkreislaufkonstruktion für Konstrukteure.
