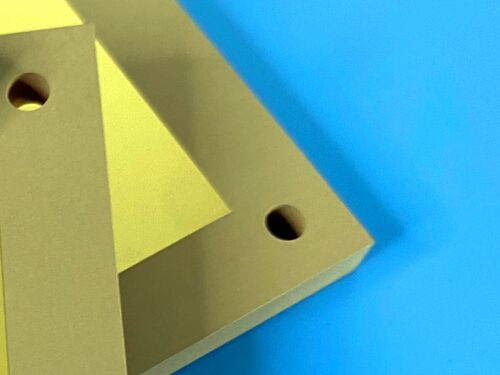

Diese Leiterplatte ist eine hochleistungsfähige, doppelseitige (2-schichtige) starre Platte, die in strenger Übereinstimmung mit den einschlägigen Spezifikationen hergestellt wurde, um eine zuverlässige Funktionalität und stabile Leistung zu gewährleisten.Rogers TMM10ials Ausgangsmaterial isotropisches thermosettiges Mikrowellenmaterial, geeignet für verschiedene Hochfrequenzanwendungen, die hervorragende dielektrische Eigenschaften und Zuverlässigkeit erfordern.
PCB-Spezifikation
| Artikel |
Einzelheiten |
| Ausgangsmaterial |
Rogers TMM10i |
| Anzahl der Schichten |
Doppelseitig (2 Schichten, keine blinden Durchläufe) |
| Abmessungen des Boards |
1020,8 mm x 59 mm pro Stück mit einer Toleranz von +/- 0,15 mm |
| Mindestspuren-/Raumbereich |
5/6 ml |
| Mindestgröße des Lochs |
0.25mm |
| Endplattendicke |
0.5 mm |
| Fertiges Kupfergewicht |
1 oz (1,4 ml) für die äußeren Schichten |
| Durch Plattierungstärke |
20 μm |
| Oberflächenbearbeitung |
Reingoldplattierung (ohne Nickel) |
| Seidenfilter |
Keine Seidenschicht auf den oberen und unteren Schichten |
| Lötmaske |
Keine Lötmaske auf den oberen und unteren Schichten |
| Qualitätskontrolle |
100% Elektrische Prüfung vor dem Versand |
PCB-Stack-Aufwärts
| Schicht |
Spezifikationen |
| Kupferschicht 1 |
35 μm |
| Rogers TMM10i Kern |
0.381 mm (15 mil) Kernsubstrat |
| Kupferschicht 2 |
35 μm |
Kunstwerke und Qualitätsstandards
Art der gelieferten Grafiken: Gerber RS-274-X, der als weltweiter Industriestandard für die PCB-Fertigung anerkannt ist.
Qualitätsstandard: IPC-Klasse-2, ein weit verbreiteter Qualitätsstandard, der von der Association Connecting Electronics Industries (IPC) für Leiterplatten formuliert wurde.
Verfügbarkeit
Dieses PCB ist für den weltweiten Versand zur Verfügung, um den unterschiedlichen Bedürfnissen globaler Projekte gerecht zu werden.
Einführung in das Basismaterial des Rogers TMM10i
Rogers TMM10i isotropisches thermoset-Mikrowellenmaterial ist ein keramisches thermoset-Polymer-Verbundwerkstoff, das für eine hohe durchlöchende Zuverlässigkeit in Streifen- und Mikro-Streifen-Anwendungen entwickelt wurde.Das Mikrowellenmaterial TMM10i hat eine isotrope Dielektrikkonstante (Dk)Wie die anderen Materialien der TMM-Serie vereint TMM10i viele der wünschenswerten Eigenschaften von Keramik- und PTFE-Substraten mit der Leichtigkeit von Techniken zur Verarbeitung von weichen Substraten.
Wesentliche Merkmale des Rogers TMM10i Materials
| Wesentliche Merkmale |
Spezifikationen und Beschreibungen |
| Dielektrische Konstante (Dk) |
9.80 +/- 0.245 |
| Verlustfaktor |
0.0020 bei 10 GHz |
| Thermischer Koeffizient Dk |
-43 ppm/°K |
| Koeffizient der thermischen Ausdehnung (CTE) |
Vergleicht mit Kupfer; x=19 ppm/K, y=19 ppm/K, z=20 ppm/K |
| Zersetzungstemperatur (Td) |
425 °C (TGA) |
| Wärmeleitfähigkeit |
00,76 W/mk |
| Verfügbarer Dickebereich |
00,0015 bis 0,500 Zoll +/- 0,0015 ′′ |
Vorteile der Verwendung von Rogers TMM10i Material
- Mechanische Eigenschaften widerstehen Kriechen und Kaltstrom, die strukturelle Integrität im Laufe der Zeit erhalten
-Widerstandsfähig gegen chemische Prozessstoffe, wodurch Schäden bei der Herstellung von PCB reduziert werden
- Das Material erfordert vor der elektroless Plattierung keine Natriumnapthanatbehandlung
- auf Basis eines thermosetten Harzes, das eine zuverlässige Drahtbindung ermöglicht
-Sichert eine zuverlässige Drahtverbindung
Typische Anwendungen
-RF- und Mikrowellenkreisläufe
- Leistungsverstärker und -kombinatoren
- Filter und Kupplungen
- Satellitenkommunikationssysteme
- Antennen für globale Positionierungssysteme (GPS)
- Patch Antennen
- Dielektrische Polarisatoren und Linsen
- Chiptester.
Schlussfolgerung
Dieses PCB zeigt hervorragende Hochfrequenzleistung, zuverlässige Strukturstabilität und eine hervorragende Fertigbarkeit.die den hervorragenden Eigenschaften des Rogers TMM10i-Materials und den strengen Qualitätskontrollverfahren zugeschrieben werden.
These characteristics make it an ideal choice for global manufacturers seeking a cost-effective and reliable solution for high-frequency and precision electronic projects—particularly those involving RF and microwave devices that require consistent performance, breiter Zugänglichkeit und Kompatibilität mit Standard-Produktions-Workflows.
