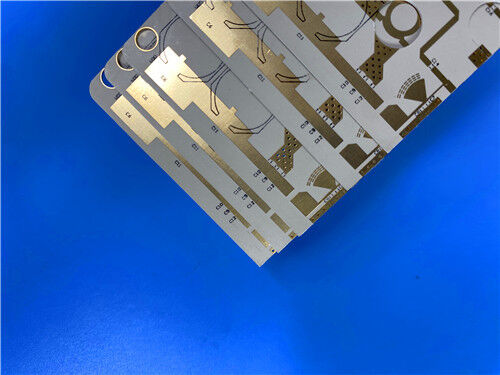

Dieses hochleistungsfähige 2-schichtige starre PCB besteht ausRogers TMM13i, ein isotropisch thermosettiges Mikrowellen-Keramik-Polymer-Verbundwerkstoff.Vorteile von Keramik-PTFE, und Soft Substrate Prozesskompatibilität, die eine stabile elektrische und mechanische Leistung für HF-, Mikrowellen- und Satellitenkommunikationsanwendungen bietet.
PCB-Konstruktion Details
| Artikel |
Spezifikationen |
| Ausgangsmaterial |
Rogers TMM13i |
| Anzahl der Schichten |
2 Schichten |
| Abmessungen des Boards |
630,58 mm x 89,2 mm pro Einheit |
| Mindestspuren-/Raumbereich |
6 mm Spurenbreite und 7 mm Abstand |
| Mindestgröße des Lochs |
0.3 mm |
| Endplattendicke |
0.5 mm |
| Fertiges Kupfergewicht |
1 oz (entsprechend 1,4 ml) für die äußeren Schichten |
| Durch Plattierungstärke |
20 μm |
| Oberflächenbearbeitung |
Immersionsgold |
| Spitze der Seidenwand |
Schwarz |
| Unterseidenseide |
Nicht anwendbar |
| Top-Lötmaske |
Nicht anwendbar |
| Maske für die Unterspülung |
Nicht anwendbar |
| Qualitätskontrolle |
Vor dem Versand werden 100% elektrische Prüfungen durchgeführt |
PCB-Aufstapelung
| Schicht |
Beschreibung |
Stärke |
| 1 |
Kupferschicht 1 (Außenoberfläche) |
35 μm |
| - |
TMM13i Substrat |
0.381 mm (15 mil) |
| 2 |
Kupferschicht 2 (Außenboden) |
35 μm |
Kunstwerk, anerkannter Standard und Verfügbarkeit
Die Grafiken für diese Leiterplatte sind im Gerber RS-274-X-Format, dem Industriestandard für die Leiterplattenherstellung, erhältlich.
Die PCB entspricht dem anerkannten Standard IPC-Klasse 2, einem weltweit anerkannten Benchmark, der eine gleichbleibende elektrische Leistung, eine zuverlässige Fertigungsqualität,und Einhaltung der Anforderungen der Industrie für Mikrowellenanwendungen.
Darüber hinaus ist dieses PCB weltweit erhältlich und deckt die Bedürfnisse internationaler Kunden und RF/Mikrowellen-Schaltkreisprojekte weltweit ab.
Einführung in Rogers TMM13i Material
Das Rogers TMM13i isotrope thermoset-Mikrowellenmaterial ist ein keramisches thermoset-Polymer-Verbundwerkstoff, das speziell für eine hohe Zuverlässigkeit in überzogenen durchlöchrigen Streifen-Linien- und Mikro-Streifen-Anwendungen entwickelt wurdeEs verfügt über eine isotrope Dielektrikkonstante (Dk) und integriert die vorteilhaften Eigenschaften von Keramik- und PTFE-Substraten.Bei der Verarbeitung von weichen Substraten ist die Bequemlichkeit gleichzeitig erhöht..
Wesentliche Merkmale des Rogers TMM13i Materials
| Wesentliche Merkmale |
Spezifikationen |
| Dielektrische Konstante (Dk) |
12.85 +/- 0.35 |
| Verlustfaktor |
0.0019 bei 10 GHz |
| Thermischer Koeffizient Dk |
-70 ppm/°K |
| Koeffizient der thermischen Ausdehnung (CTE) |
Mit Kupfer abgestimmt (-55 bis 288 °C): Achse X 19 ppm/°C, Achse Y 19 ppm/°C, Achse Z 20 ppm/°C |
| Prozessverträglichkeit und Entflammbarkeit |
Bleifreier Prozess kompatibel; Flammbarkeit UL 94 V-0 |
Wesentliche Vorteile des Rogers TMM13i Materials
- Überlegene mechanische Eigenschaften widerstehen Kriechen und Kälte, was eine langfristige Strukturstabilität gewährleistet.
-Widerstandsfähig gegen chemische Prozesse, die Schäden während der Herstellung minimieren und den Ertrag erhöhen.
- Vermeidet die Notwendigkeit einer Natriumnaphtanatbehandlung vor der elektroless Plattierung und vereinfacht die Herstellungsprozesse.
- basiert auf einem thermosetzenden Harz, das eine zuverlässige Drahtbindung für hochzuverlässige elektronische Baugruppen ermöglicht.
Typische Anwendungen
Diese PCB ist speziell für folgende Anwendungen konzipiert und verfügt über hohe Zuverlässigkeit, isotropes Dk und hervorragende mechanische/elektrische Eigenschaften:
- Chiptester.
- Dielektrische Polarisatoren und Linsen
- Filter und Kupplungen
-RF- und Mikrowellenkreisläufe
- Satellitenkommunikationssysteme
Schlussfolgerung
Hergestellt mit Rogers TMM13i isotropischem thermosetten Mikrowellenmaterial,Diese 2-Schicht-Druckschirmplatte (PCB) bietet eine hohe Zuverlässigkeit und eine gleichbleibende Leistung für plattierte durchlöchige Streifenlinie, Mikroband und andere anspruchsvolle Funkfrequenz- und Mikrowellenanwendungen.
Die wichtigsten Vorteile des Rogers TMM13i1 umfassen seine isotrope Dielektrikunstante (Dk), Kupfer-matched Koeffizienten der thermischen Expansion (CTE), bleifreien Prozesskompatibilität,und chemische Beständigkeit Dieses PCB als eine sehr zuverlässige Lösung für Hochleistungs-, hochzuverlässige Mikrowellenanwendungen.
