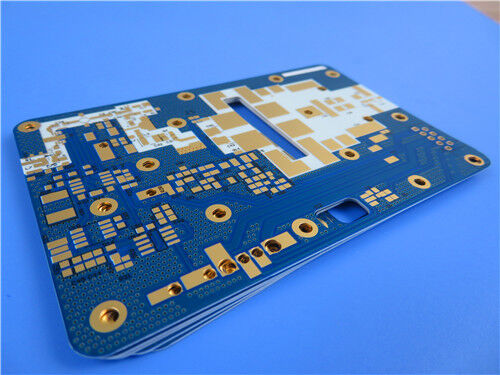

2-Schicht RO4730G3 PCB 20mil Dicke Blaue Lötmaske Weiße Seidenwand

Diese Leiterplatte ist eine hochfrequente, starre 2-Lagen-Leiterplatte, die Rogers RO4730G3 verwendet, ein hochwertiges Antennen-Laminat, das für Hochfrequenzanwendungen entwickelt wurde. Es nutzt die stabile Dielektrizitätskonstante und den niedrigen Verlustfaktor des Materials, um eine überlegene Signalintegrität zu gewährleisten und geringe Signalverluste und konsistente Leistung zu liefern – entscheidend für Antennen von Mobilfunkbasisstationen und effiziente Kommunikation.

Details zur Leiterplattenkonstruktion

Leiterplattenstapel-oben

Layout, Qualitätsstandard und Verfügbarkeit

Hinsichtlich Layout, Qualität und Verfügbarkeit wird die Leiterplatte mit einem Layout im Gerber RS-274-X-Format geliefert – ein Industriestandard für die Leiterplattenfertigung, der die Kompatibilität mit den meisten gängigen Produktionsanlagen gewährleistet. Die Leiterplatte erfüllt den Qualitätsstandard IPC-Klasse-2, einen weit verbreiteten Maßstab, der konsistente Leistung und Fertigungsqualität sicherstellt. Darüber hinaus ist diese Leiterplatte weltweit versandbereit und somit für internationale Projekte geeignet.

Einführung in das Rogers RO4730G3 Material

Rogers RO4730G3 ist ein Antennen-Laminat mit einer UL 94 V-0 Entflammbarkeitsbewertung, bestehend aus Kohlenwasserstoff, Keramik und Glasfaser. Es ist eine zuverlässige und kostengünstige Alternative zu herkömmlichen PTFE-basierten Laminaten, mit Harzsystemen, die die wichtigsten Eigenschaften für eine optimale Antennenleistung bieten. Vollständig kompatibel mit Standard-FR-4-Verarbeitung und bleifreiem Hochtemperatur-Löten, eliminiert RO4730G3 die Notwendigkeit einer speziellen Vorbereitung von durchkontaktierten Bohrungen (PTH), die für herkömmliche PTFE-Materialien erforderlich ist. Dies macht es zu einer wirtschaftlichen Wahl für Antennenanwendungen und ermöglicht es Designern, Leistung und Kosten effektiv auszubalancieren.

Hauptmerkmale des Rogers RO4730G3 Materials

Vorteile des Rogers RO4730G3 Materials

-Dielektrisches Material mit geringen Verlusten, gepaart mit Folie mit geringem Profil, was die passive Intermodulation (PIM) reduziert und den Einfügungsverlust minimiert.

-Einzigartige Füllstoffe und geschlossene Mikrokügelchenstruktur, die eine geringe Dichte und eine Gewichtsreduzierung von 30 % im Vergleich zu PTFE/Glas-Alternativen bieten.

-Niedriger Z-Achsen-CTE (<30 ppm°C) and high Tg (>280°C), was eine größere Designflexibilität und Kompatibilität mit automatisierten Montageprozessen ermöglicht.

-Niedriger TCDk (<40 ppm/°C), der eine konsistente Schaltungsleistung unter wechselnden Temperaturbedingungen gewährleistet.

-Spezialisiertes duroplastisches Harzsystem und Füllstoff, das einen niedrigen TCDk, einen Dk-Wert von 3,0, einfache Fertigung und Durchkontaktierungsfähigkeit (PTH) bietet.

-Umweltfreundlich, mit Kompatibilität für bleifreie Verarbeitung und Einhaltung der RoHS-Standards.

Typische Anwendungen

Mit seiner hervorragenden elektrischen Leistung und Kosteneffizienz ist diese Leiterplatte speziell für den Einsatz in folgenden Bereichen konzipiert:

-Antennen von Mobilfunkbasisstationen

Schlussfolgerung

Diese starre 2-Lagen-Leiterplatte, gefertigt aus dem Antennen-Laminat Rogers RO4730G3, kombiniert starke elektrische Leistung, Kosteneffizienz und zuverlässige Herstellbarkeit.

Die inhärenten Vorteile von Rogers RO4730G3 – einschließlich geringer dielektrischer Verluste, stabiler Dk, geringes Gewicht und Bleifrei-Kompatibilität – steigern die Wettbewerbsfähigkeit der Leiterplatte. Als kostengünstige Alternative zu herkömmlichen PTFE-Laminaten eignet es sich gut für Antennen von Mobilfunkbasisstationen und andere Hochfrequenzanwendungen, mit weltweiter Verfügbarkeit, um den Anforderungen globaler Projekte gerecht zu werden.
