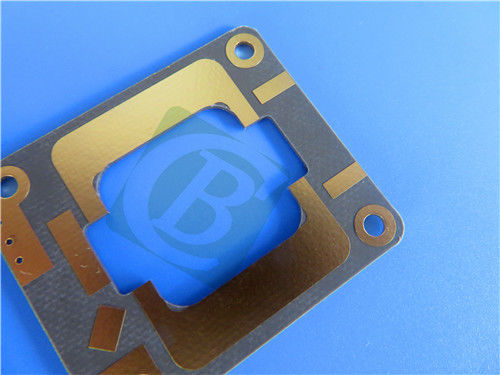

Wir präsentieren unsere hochleistungsfähige 2-schichtige starre Leiterplatte, sorgfältig aus Rogers RT/Duroid 6202 Material gefertigt, für Szenarien, wo geringer Verlust und geringe dielektrische Konstante entscheidend sind.Dies macht es zu einer herausragenden Wahl für phasige Antennen., Radarsysteme und mehr.

Konstruktion dieser PCB

Das Aufstapeln dieses PCBs ist sorgfältig konstruiert:

Kupfer_Schicht_1: 35 μm

Rogers RT/Duroid 6202 Substrat: 5 mil (0,127 mm)

Kupfer_Schicht_2: 35 μm

Einzelheiten zu PCB

Die Vorteile von RT/Duroid 6202

Materialzusammensetzung und Kernmerkmale

Rogers RT/duroid 6202 Hochfrequenzschaltkreismaterialien sind Laminate mit geringem Verlust und niedriger dielektrischer Konstante, mit begrenzter Gewebeglasverstärkung.Sie bieten die notwendigen elektrischen und mechanischen Eigenschaften für die Konstruktion komplexer Mikrowellenstrukturen, die sowohl mechanisch zuverlässig als auch elektrisch stabil sind.

Dimensionelle Stabilität und Leichtigkeit der Herstellung

Durch die Hinzufügung einer begrenzten Gewebeverstärkung aus Glas wird eine ausgezeichnete Dimensionsstabilität (0,05 bis 0,07 mil/Zoll) erreicht.Dies entfernt oft die Notwendigkeit der doppelten Ätzung, um enge Positionstoleranzen zu erfüllen.

Wichtige elektrische und physikalische Eigenschaften

Bemerkenswerte Merkmale sind eine dielektrische Konstante (Dk) von 2,94 ± 0,04 bis 3,06 ± 0,04 (abhängig von der Dicke) bei 10 GHz/23 °C 0,005 Laminate haben eine Dk von 3,06 ± 0.04, 0,010 ̊ und 0,015 ̊ Laminate 3,02 ± 0.04, und ≥ 0,020 ‰ Laminate 2,94 ± 0.04Es verfügt außerdem über einen Ablösungsfaktor von 0,0015 bei 10 GHz/23°C, einen niedrigen Wärmekoeffizienten von Dk bei 5 ppm/°C (über -50 bis +150°C bei 10 GHz),und einen Wärmeausdehnungskoeffizienten (-55 bis 288 °C) von 15 ppm/°C für die Achsen X und YAußerdem verfügt es über eine Td von 500 °C TGA, eine Wärmeleitfähigkeit von 0,68 W/m/k, eine Feuchtigkeitsabsorption von 0,04%, und eine UL-Klasse 94-V0.

Wesentliche Vorteile

-Niedriger Verlust sorgt für erstklassige Hochfrequenzleistung

- Der Expansionskoeffizient in der Ebene entspricht Kupfer

- Ausgezeichnete elektrische und mechanische Eigenschaften

- Minimale Schrumpfung der Ätze

Typische Anwendungen

Die besonderen Eigenschaften von RT/duroid 6202 machen dieses PCB perfekt für:

- Antennen mit Phasenansatz.

- Boden- und Luftradarsysteme

- Antennen für das globale Positionierungssystem

- Power-Backplanes

-Vermeidung von Kollisionen in kommerziellen Fluggesellschaften

- Strahlbildnetze

Konformität und weltweite Verfügbarkeit

Diese Leiterplatte erfüllt die strengen IPC-Klasse-2-Standards, die eine gleichbleibende Qualität und Zuverlässigkeit gewährleisten.

Wir bieten weltweite Verfügbarkeit, um dafür zu sorgen, dass Ingenieure und Hersteller überall Zugang zu diesen hochwertigen Leiterplatten haben.

Schlussfolgerung

RT/duroid 6202 PCB kombiniert geringen Verlust, stabile elektrische Leistung und mechanische Zuverlässigkeit, was es zu einer hervorragenden Wahl für verschiedene Hochfrequenzanwendungen macht.Mit seinen hervorragenden Materialeigenschaften und seinem durchdachten DesignSie können sich für diese Leiterplatte entscheiden, um eine Lösung zu finden, die Leistung und Zuverlässigkeit in Einklang bringt.
