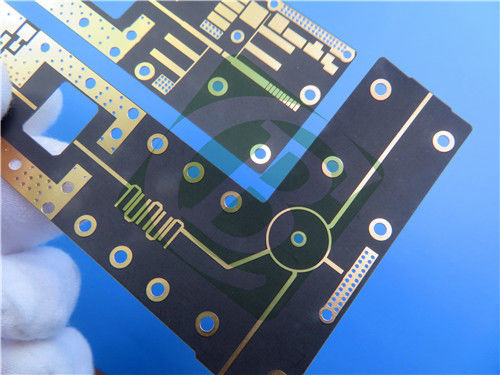

Wir präsentieren Ihnen unsere hochleistungsfähigen Doppelschicht-Rigid-PCBs, sorgfältig aus Rogers RT/Duroid 5880 Material gefertigt.Für anspruchsvolle Hochfrequenz-Szenarien, bei denen einheitliche elektrische Eigenschaften und minimale Verluste unerlässlich sind, stellt sich als Top-Pick für Radarsysteme, Millimeterwellen-Anwendungen und darüber hinaus.
PCB-Konstruktion und Spezifikationen
Das Aufstapeln dieses PCB ist wie folgt durchdacht konstruiert:
Kupfer_Schicht_1: 35 μm
NT1 - - - - - - - - - - -
Kupfer_Schicht_2: 35 μm
Einzelheiten zu PCB
| Parameter |
Spezifikation |
| Ausgangsmaterial |
USE-Fahrzeug |
| Anzahl der Schichten |
2 Schichten |
| Abmessungen des Boards |
135 mm x 105 mm = 3Typen = 3PCS, +/- 0,15 mm |
| Mindestspuren-/Raumbereich |
30,9/3,9 Millimeter |
| Mindestgröße des Lochs |
0.3 mm |
| Blinde Wege |
- Nein. |
| Endplattendicke |
0.45mm |
| Fertiges Cu-Gewicht |
1 Unze (1,4 ml) |
| Durch Plattierungstärke |
20 μm |
| Oberflächenbearbeitung |
Immersionsgold |
| Spitze der Seidenwand |
Weiß |
| Unterseidenseide |
- Nein. |
| Top-Lötmaske |
Grün |
| Maske für die Unterspülung |
- Nein. |
| Elektrische Prüfung |
100% vor der Verbringung geprüft |
Was macht RT/Duroid 5880 Material herausragend?
Rogers RT/duroid 5880 Hochfrequenzlaminate sind mit Glasmikrofasern verstärkte PTFE-Verbundwerkstoffe, die für präzise Streifen- und Mikrobandkreislaufanwendungen entwickelt wurden.Die zufällig ausgerichteten Mikrofasern tragen zu einer außergewöhnlichen Gleichmäßigkeit der dielektrischen Konstante bei., der über die verschiedenen Panels hinweg konsistent und über einen breiten Frequenzbereich hinweg stabil bleibt.während seine dielektrische Konstante 2.2 +/- 0,02 bei 10 GHz/23°C verbessert seine elektrische Leistung weiter.
In bezug auf Verarbeitung und Haltbarkeit sind RT/Duroid 5880 Laminate einfach zu schneiden, zu scheren und maschinell zu formen.mit einer Breite von mehr als 10 mm,Weitere wesentliche Merkmale sind ein Temperaturkoeffizient der dielektrischen Konstante (TCDk) von -125 ppm/°C, eine geringe Feuchtigkeitsabsorption von 0,02%, eine CTE in der X-Achse von 31 ppm/°C,Y-Achse 48 ppm/°C und Z-Achse 237 ppm/°C, Td 500 °C TGA, UL 94-V0 Bewertung, bleifreie Prozesskompatibilität und isotrope Eigenschaften.
Vorteile
- einheitliche elektrische Eigenschaften über einen breiten Frequenzbereich
- leicht zu schneiden, zu scheren und zu formen
- resistent gegen Lösungsmittel und Reagenzien, die beim Ätzen oder Plattieren von Kanten und Löchern verwendet werden
- Ideal für Umgebungen mit hoher Feuchtigkeit
- Gut etabliertes Material.
- geringster elektrischer Verlust für verstärktes PTFE-Material
Wo kann man sie verwenden?
Die einzigartigen Eigenschaften von RT/duroid 5880 machen dieses PCB für eine Vielzahl von Anwendungen geeignet:
- Breitbandantennen für kommerzielle Fluggesellschaften
- Mikrostrip- und Stripline-Schaltkreise
-Anwendungen für Millimeterwellen
- Radarsysteme
- Führungssysteme
- Digitale Funkantennen von Punkt zu Punkt.
Konformität und Verfügbarkeit
Diese Leiterplatte entspricht den strengen IPC-Klasse-2-Standards und gewährleistet eine gleichbleibende Qualität und Zuverlässigkeit.
Wir sorgen für weltweite Verfügbarkeit, um sicherzustellen, dass diese hochwertigen PCBs für Ingenieure und Hersteller in allen Regionen zugänglich sind.
Wählen Sie diese PCB für eine Lösung, die sowohl in Qualität als auch in Wert hervorstecht.
