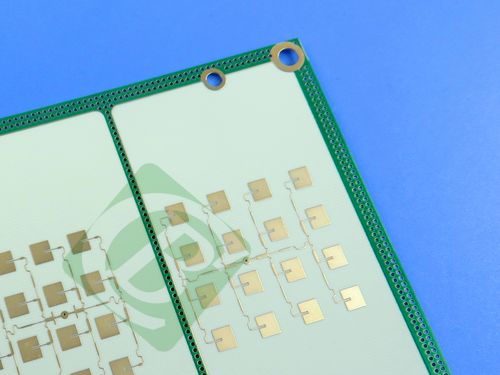

Entdecken Sie unsere hochleistungsfähige, doppellagige, starre Leiterplatte, die fachmännisch aus Rogers RO4350B Material gefertigt wurde. Sie ist für eine Vielzahl von Hochfrequenz- und HF-Anwendungen konzipiert, bei denen zuverlässige Leistung und Wirtschaftlichkeit entscheidend sind, was sie zu einer ausgezeichneten Wahl für Mobilfunk-Basisstationen, Automobilradar und mehr macht.
Der Aufbau dieser Leiterplatte ist sorgfältig wie folgt konzipiert:
Kupferschicht_1: 35 μm
Rogers RO4350B Kern: 0,422 mm (16,6 mil)
Kupferschicht_2: 35 μm
Leiterplatten-Details
| Parameter |
Spezifikation |
| Basismaterial |
RO4350B |
| Lagenanzahl |
Doppelseitig |
| Platinenabmessungen |
42,3 mm x 30,8 mm=1 STK, +/- 0,15 mm |
| Minimale Leiterbahn/Abstand |
4/5 mil |
| Minimale Lochgröße |
0,3 mm |
| Blind Vias |
Nein |
| Fertige Platinendicke |
0,5 mm |
| Fertiges Cu-Gewicht |
1oz (1,4 mil) äußere Lagen |
| Via-Beschichtungsdicke |
20 μm |
| Oberflächenausführung |
Chemisch Nickel Chemisch Palladium Immersion Gold |
| Oberer Siebdruck |
Nein |
| Unterer Siebdruck |
Nein |
| Oberer Lötstopplack |
Grün |
| Unterer Lötstopplack |
Nein |
| Elektrische Prüfung |
100% vor dem Versand getestet |
Was zeichnet das RO4350B Material aus?
Materialzusammensetzung & Leistungsbalance
Rogers RO4350B Materialien sind proprietäre gewebeverstärkte Glas-Kohlenwasserstoff/Keramiken. Sie bieten eine einzigartige Balance: elektrische Leistung nahe PTFE/Glasgewebe, bei gleichzeitiger Beibehaltung der Herstellbarkeit von Epoxid/Glas.
Verarbeitungs- und Kostenvorteile
RO4350B-Laminate bieten eine enge Kontrolle über die Dielektrizitätskonstante (Dk) und halten gleichzeitig niedrige Verluste aufrecht, und das alles unter Verwendung der gleichen Verarbeitungsmethoden wie bei Standard-Epoxid/Glas. Sie sind zu einem Bruchteil der Kosten herkömmlicher Mikrowellenlaminate erhältlich und machen spezielle Durchgangslochbehandlungen oder Handhabungsverfahren überflüssig, die bei PTFE-basierten Materialien erforderlich sind. Außerdem sind sie UL 94 V-0-zertifiziert, wodurch sie für aktive Geräte und Hochleistungs-HF-Designs geeignet sind.
Vorteile der thermischen Stabilität
Der Wärmeausdehnungskoeffizient (CTE) von RO4350B bietet wesentliche Vorteile:
Sein Ausdehnungskoeffizient ähnelt dem von Kupfer und gewährleistet eine ausgezeichnete Dimensionsstabilität – entscheidend für Mehrschichtplatinenkonstruktionen mit gemischten Dielektrika.
Der niedrige Z-Achsen-CTE garantiert eine zuverlässige Qualität der metallisierten Durchgangslöcher, selbst bei Anwendungen mit starker thermischer Belastung.
Mit einer Tg von >280 °C (536 °F) bleiben seine Ausdehnungseigenschaften über den gesamten Bereich der Schaltungs-Verarbeitungstemperaturen stabil.
Hauptmerkmale
-Dielektrizitätskonstante von DK 3,48 +/-0,05 bei 10 GHz/23 °C
-Verlustfaktor von 0,0037 bei 10 GHz/23 °C
-Wärmeleitfähigkeit 0,69 W/m/°K
-X-Achsen-CTE von 10 ppm/°C, Y-CTE von 12 ppm/°C, Z-CTE von 32 ppm/°C
-Hoher Tg-Wert von >280 °C
-Geringe Wasseraufnahme von 0,06 %
-UL 94 V-0-zertifiziert
Vorteile
-Ideal für Mehrschichtplatinen (MLB) Konstruktionen
-Verarbeitet wie FR-4 zu geringeren Herstellungskosten
-Ausgezeichnete Dimensionsstabilität
-Wettbewerbsfähiger Preis
Wo kann es verwendet werden?
Die einzigartigen Eigenschaften von RO4350B machen diese Leiterplatte für eine Reihe von Anwendungen geeignet:
-Antennen und Leistungsverstärker für Mobilfunk-Basisstationen
-HF-Identifikations-Tags
-Automobilradar und Sensoren
-LNBs für Direktrundfunksatelliten
-Konformität & Verfügbarkeit
Diese Leiterplatte erfüllt strenge IPC-Class-2-Standards und gewährleistet so gleichbleibende Qualität und Zuverlässigkeit. Die Art der gelieferten Grafik ist Gerber RS-274-X für eine nahtlose Produktionsintegration.
Wir bieten weltweite Verfügbarkeit und machen diese hochwertige Leiterplatte für Ingenieure und Hersteller in allen Regionen zugänglich.
Wählen Sie diese Leiterplatte für eine Lösung, die sowohl Qualität als auch Wert liefert.
