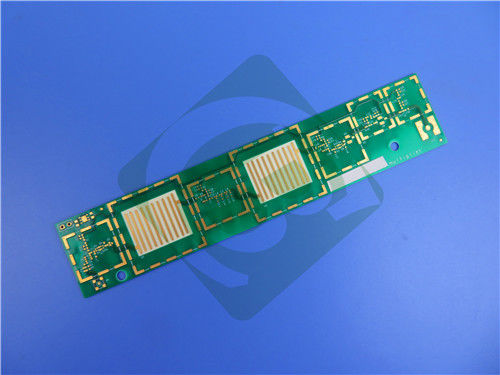

Doppelschicht starres PCB mit RO4725JXR 30,7mil Material

Entdecken Sie unsere hochleistungsfähige, doppellagige, starre Leiterplatte, die fachmännisch unter Verwendung von Rogers RO4725JXR-Material hergestellt wurde. Sie ist für verschiedene Hochfrequenz- und Antennenanwendungen konzipiert, bei denen zuverlässige Leistung und Wirtschaftlichkeit entscheidend sind, was sie zu einer ausgezeichneten Wahl für Mobilfunk-Basisstationsantennen und mehr macht.

Der Aufbau dieser Leiterplatte ist sorgfältig wie folgt konzipiert:

Kupferschicht_1: 35 μm

Rogers RO4725JXR Core: 0,78 mm (30,7 mil)

Kupferschicht_2: 35 μm

Leiterplatten-Details

Materialzusammensetzung & Kostenvorteil

Rogers RO4725JXR Kohlenwasserstoff/Keramik/Glasgewebe-Antennenlaminate sind eine zuverlässige, kostengünstige Alternative zu herkömmlichen PTFE-basierten Laminaten.

Verarbeitungskompatibilität

Die Harzsysteme der RO4725JXR-Dielektrika bieten die notwendigen Eigenschaften für eine ideale Antennenleistung. RO4725JXR-Antennenlaminate sind vollständig kompatibel mit herkömmlichen FR-4- und bleifreien Hochtemperatur-Lötprozessen. Diese Materialien erfordern nicht die spezielle Behandlung, die bei herkömmlichen PTFE-basierten Laminaten für die Vorbereitung von Durchkontaktierungen erforderlich ist. RO4725JXR-Laminate sind eine erschwingliche Alternative zu herkömmlichen PTFE-basierten Antennenmaterialien, die es Designern ermöglichen, Kosten und Leistung zu optimieren.

Elektrische & mechanische Eigenschaften

RO4725JXR-Laminate haben die mechanischen und elektrischen Eigenschaften, die Antennendesigner benötigen. Die Laminate haben eine Dielektrizitätskonstante (Dk) von 2,55 und einen Verlustfaktor (Df) von 0,0022, gemessen bei 2,5 GHz unter Verwendung von LoPro? Reverse Treated EDC Foil. Diese Werte ermöglichen es Antennendesignern, erhebliche Verstärkungswerte zu erzielen und gleichzeitig Signalverluste zu minimieren. Materialien sind mit einer nachgewiesenen geringen PIM-Leistung erhältlich, mit Werten besser als -160 dBc (43 dBm 1.900 MHz Signal).

Hauptmerkmale

-Dielektrizitätskonstante von DK 2,55 +/-0,05 bei 10 GHz/23 °C

-Verlustfaktor von 0,0026 bei 10 GHz/23 °C und 0,0022 bei 2,5 GHz

-Ausgezeichneter Temperaturkoeffizient der Dielektrizitätskonstante +34 ppm/°C

-CTE passend zu Kupfer mit X-Achse von 13,9 ppm/°C, Y-Achse von 19 ppm/°C, Z-Achse von 25,6 ppm/°C

-Hoher Tg-Wert von >280 °C

-Perfekter PIM-Wert von -166 dBC

Vorteile

-Dielektrikum mit geringem Verlust und niedrigem Profil

-Geringe Einfügedämpfung

-Dk passend zu Standard-PTFE-basierten Antennenangeboten

-Reduzierte passive Intermodulation (PIM)

-Konsistente Schaltungsleistung

Wo kann es verwendet werden?

Die einzigartigen Eigenschaften von RO4725JXR machen diese Leiterplatte für eine Reihe von Anwendungen geeignet:

-Mobilfunk-Basisstationsantennen

-Konformität & Verfügbarkeit

Diese Leiterplatte erfüllt strenge IPC-Class-2-Standards und gewährleistet so gleichbleibende Qualität und Zuverlässigkeit. Die Art der gelieferten Vorlage ist Gerber RS-274-X für eine nahtlose Produktionsintegration.

Wir bieten weltweite Verfügbarkeit und machen diese hochwertige Leiterplatte für Ingenieure und Hersteller in allen Regionen zugänglich.

Wählen Sie diese Leiterplatte für eine Lösung, die sowohl Qualität als auch Wert liefert.
