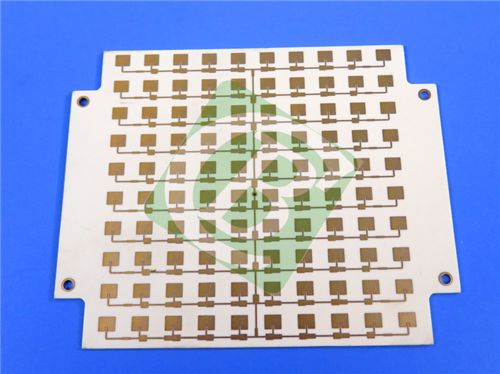

Wir präsentieren unsere hochfrequente, doppellagige, starre Leiterplatte, präzisionsgefertigt mit RO4003C-Laminat. Diese fortschrittliche Leiterplattenlösung bietet außergewöhnliche elektrische Leistung mit FR-4-ähnlicher Verarbeitbarkeit und ist damit die ideale Wahl für Mobilfunk-Basisstationen, Automobilradar und HF-Identifikationssysteme.
Der Aufbau dieser Leiterplatte besteht aus:
- Kupferschicht 1: 35 μm (1oz)
- RO4003C-Kern: 0,406 mm (16 mil)
- Kupferschicht 2: 35 μm (1oz)
Leiterplattendetails
| Parameter |
Spezifikation |
| Basismaterial |
RO4003C |
| Schichtanzahl |
2 Schichten |
| Platinenabmessungen |
38,8 mm x 52,4 mm (±0,15 mm) |
| Minimale Leiterbahn/Abstand |
5/5 mil |
| Minimale Lochgröße |
0,2 mm |
| Blind Vias |
Nein |
| Fertige Platinendicke |
0,5 mm |
| Fertiges Cu-Gewicht |
1oz (1,4 mil) |
| Via-Beschichtungsdicke |
20 μm |
| Oberflächenausführung |
Immersion Gold |
| Top-Siebdruck |
Schwarz |
| Bottom-Siebdruck |
Nein |
| Top-Lötstopplack |
Nein |
| Bottom-Lötstopplack |
Nein |
| Elektrische Prüfung |
100% vor dem Versand geprüft |
Eigenschaften und Vorteile des RO4003C-Materials
Dielektrische Eigenschaften
RO4003C-Laminat weist eine stabile Dielektrizitätskonstante von 3,38 (±0,05 bei 10 GHz) auf und bietet eine konsistente Signalperformance für kostenempfindliche HF-Anwendungen.
Eigenschaften mit geringen Verlusten
Mit einem Dissipationsfaktor von 0,0027 bei 10 GHz minimiert RO4003C Energieverluste und behält gleichzeitig die Vorteile der FR-4-Verarbeitung bei.
Thermische Leistung
Die CTE-Werte für RO4003C sind für Zuverlässigkeit optimiert:
- X-Achse: 11 ppm/°C
- Y-Achse: 14 ppm/°C
- Z-Achse: 46 ppm/°C
Zusätzliche Vorteile
- Keine speziellen Durchgangslochbehandlungen erforderlich
- Geringe Feuchtigkeitsaufnahme (0,06%)
- Hohe Tg >280°C (536°F)
- Standard-FR-4-Verarbeitung
- Kostengünstige Volumenproduktion
Typische Anwendungen
- Antennen für Mobilfunk-Basisstationen
- Automobilradarsensoren
- HF-Identifikations-Tags
- Satelliten-LNB-Komponenten
- Drahtlose Infrastruktur
- Mikrowellen-Kommunikationssysteme
Qualitätssicherung:
100% elektrische Prüfung (Durchgang/Isolation)
Automatisierte optische Inspektion (AOI)
IPC-6012 Klasse 2 konform
RoHS-konforme Materialien
Bleifreie Montage kompatibel
Fazit
Diese 2-lagige RO4003C-Leiterplatte bietet ein optimales Gleichgewicht zwischen HF-Leistung und Fertigungseffizienz für Anwendungen mit hohem Volumen. Mit ihren elektrischen Eigenschaften in Mikrowellenqualität und den Vorteilen der Standardverarbeitung stellt sie eine ausgezeichnete Wahl für Ingenieure dar, die kostengünstige drahtlose Lösungen entwickeln. Unser technisches Team steht Ihnen zur Verfügung, um Ihre spezifischen Anwendungsanforderungen zu unterstützen - kontaktieren Sie uns noch heute, um Ihre Anforderungen zu besprechen oder eine Bestellung aufzugeben.
