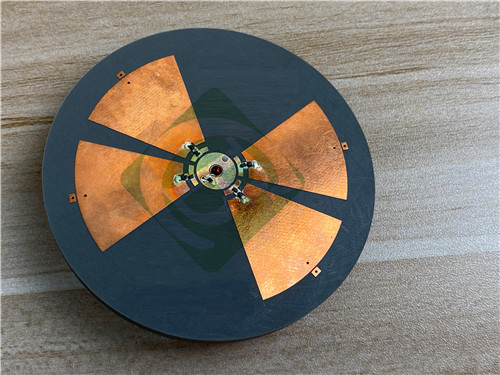

RT Duroid 5880 4-Lagen-Leiterplatte, 3 mm dick, OSP-Oberfläche

Dieses 4-schichtige Leiterplatte (PCB) aus RT/Duroid 5880 und RO4450F-Materialien, das für Hochfrequenzanwendungen entwickelt wurde, bietet außergewöhnliche Leistung und Zuverlässigkeit.Ideal für fortgeschrittene Telekommunikations- und Radarsysteme.

Materialzusammensetzung

Die Basismaterialien dieses PCB sind RT/duroid 5880 und RO4450F:

-NT1 Verarbeitung von StoffenEin mit Glasmikrofasern verstärkter PTFE-Verbundwerkstoff, bekannt für seine einheitlichen dielektrischen Eigenschaften und seinen geringen Verlust bei hohen Frequenzen.

-RO4450F:Eine Bindeschicht, die das RT/Duroidmaterial ergänzt und die Gesamtleistung verbessert.

PCB-Spezifikation

Kunstwerke und Konformität

Die Grafiken für diese Leiterplatte sind im Gerber RS-274-X-Format erhältlich, das in der Industrie weit verbreitet ist.Die Einhaltung der IPC-Klasse-2-Normen gewährleistet, dass die PCB strenge Qualitätsanforderungen für Zuverlässigkeit und Leistung erfüllenDiese Einhaltung ist für Anwendungen, bei denen ein Versagen nicht möglich ist, von entscheidender Bedeutung.

Weltweite Verfügbarkeit

Diese fortschrittliche Vierschicht-PCB ist weltweit erhältlich und somit für verschiedene Branchen und Anwendungen zugänglich.

Einführung in RT/Duroid 5880

RT/duroid 5880 ist speziell für Hochfrequenzanwendungen konzipiert.

- Dielektrische Konstante: 2,2 mit einer Toleranz von 0,02 bei 10 GHz/23°C

- Dissipationsfaktor: 0,0009 bei 10 GHz

- Temperaturkoeffizient der dielektrischen Konstante (TCDk): -125 ppm/°C

- Niedrige Feuchtigkeitsabsorption: 0,02%

- CTE: 31 ppm/°C (X-Achse), 48 ppm/°C (Y-Achse), 237 ppm/°C (Z-Achse)

Diese Eigenschaften sorgen dafür, dass RT/Duroid 5880 eine hervorragende elektrische Leistung in einem breiten Frequenzbereich aufweist, wodurch es für Ku-Band- und Millimeterwellenanwendungen geeignet ist.

Vorteile von RT/Duroid 5880

1Einheitliche elektrische Eigenschaften: Die dielektrische Konstante bleibt über verschiedene Platten hinweg gleich, was für Hochfrequenzanwendungen entscheidend ist.

2. Einfach zu bearbeiten: RT/Duroid 5880 kann leicht geschnitten und geformt werden, so daß eine präzise Ausführung des Designs möglich ist.

3. Chemische Beständigkeit: Es ist gegen Lösungsmittel und Reagenzien resistent, die häufig in der PCB-Herstellung verwendet werden, um Haltbarkeit und Langlebigkeit zu gewährleisten.

4Ideal für feuchtigkeitsreiche Umgebungen: Die geringe Feuchtigkeitsabsorption macht sie für Anwendungen mit hoher Feuchtigkeit geeignet.

Anwendungen

Diese Vierschicht-PCB eignet sich besonders für verschiedene Hightech-Anwendungen, darunter:

- Breitbandantennen für kommerzielle Fluggesellschaften: Sicherstellung einer zuverlässigen Kommunikation während des Fluges.

- Mikrostrip- und Stripline-Schaltkreise: Häufig in HF-Anwendungen eingesetzt, bei denen der Raum begrenzt ist.

- Millimeterwellenanwendungen: Wesentlich für Spitzentechnologien wie 5G und darüber hinaus.

- Radarsysteme: Kritisch für Navigations- und Zielsysteme in militärischen und zivilen Anwendungen.

- Führungssysteme: In Präzisionsnavigationstechnologien verwendet.

- Digitale Funkantennen von Punkt zu Punkt: ermöglichen eine Hochgeschwindigkeitsdatenübertragung.

Schlussfolgerung

Die 4-schichtige Leiterplatte aus RT/Duroid 5880 und RO4450F stellt einen bedeutenden Fortschritt in der Leiterplattentechnologie dar.macht es zu einer idealen Wahl für moderne elektronische Anwendungen, die Zuverlässigkeit und Präzision erfordernMit seiner weltweiten Verfügbarkeit und der Einhaltung strenger Qualitätsstandards ist dieses PCB bereit, den Herausforderungen der heutigen Hightech-Umgebung gerecht zu werden.
