Einleitung

In der heutigen schnelllebigen Elektronikindustrie war die Nachfrage nach leistungsstarken Leiterplatten (PCBs) noch nie so groß.Sie veranschaulicht modernste Technologie und Präzisionstechnik., die für Hochfrequenzanwendungen geeignet sind.

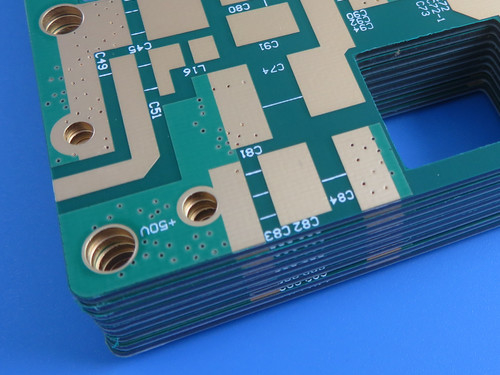

PCB-Konstruktion Details

- Ausgangsmaterial: RT/Duroid 5880


- Schichtzahl: 2 Schichten


- Abmessungen: 60 mm x 55 mm (± 0,15 mm)


- Mindestspuren: 4/6 Millimeter


- Mindestlochgröße: 0,3 mm


- Endplattendicke: 0,6 mm


- Fertiges Kupfergewicht: 1 Unze (1,4 Mil) auf den äußeren Schichten


- Durch Plattierungstärke: 20 μm


- Oberflächenveredelung: Elektroless Nickel Immersion Gold


- Seidenschirm: weiß auf der oberen Schicht, keine auf der unteren


Grün oben, nichts unten.


- Elektrische Prüfung: 100% elektrische Prüfung vor dem Versand

Diese Spezifikationen stellen sicher, dass das PCB strenge Qualitäts- und Leistungsstandards erfüllt und es für eine Vielzahl anspruchsvoller Anwendungen geeignet macht.

Materialzusammensetzung

RT/Duroid 5880 ist ein hochfrequentes Laminat aus PTFE-Verbundwerkstoffen, verstärkt mit Glasmikrofasern.mit einer Leistung von mehr als 50 W und.

Wesentliche Merkmale

- Dielektrische Konstante: 2,2 mit einer Toleranz von 0,02 bei 10 GHz/23°C


- Dissipationsfaktor: 0,0009 bei 10 GHz


- Niedrige Feuchtigkeitsabsorption: 0,02%, was eine zuverlässige Leistung in feuchten Umgebungen ermöglicht


- Thermische Stabilität: Koeffizient der thermischen Ausdehnung (CTE) von 31 ppm/°C in der X-Achse und 48 ppm/°C in der Y-Achse

Diese Eigenschaften ermöglichen es unseren Leiterplatten, eine gleichbleibende Leistung in einem breiten Frequenzbereich zu gewährleisten, was sie in Hochfrequenzanwendungen besonders wertvoll macht.

Vorteile dieses 2-Schicht-PCB

1Einheitliche elektrische Eigenschaften: Das RT/Duroid 5880 Material sorgt dafür, dass die elektrischen Eigenschaften unter verschiedenen Umgebungsbedingungen stabil bleiben.die für Hochfrequenzkreise entscheidend ist.

2. Leichtigkeit der Herstellung: Die PCB kann leicht geschnitten, geschnitten und bearbeitet werden, um spezifischen Designs zu entsprechen, was eine größere Flexibilität bei der Schaltung ermöglicht.

3. Haltbarkeit: Mit einer geringen Feuchtigkeitsabsorptionsrate und Widerstandsfähigkeit gegen Lösungsmittel ist dieses PCB ideal für den Einsatz in rauen Umgebungen geeignet, um Langlebigkeit und Zuverlässigkeit zu gewährleisten.

4Zuverlässigkeit: Jedes Board wird vor dem Versand einem 100%igen elektrischen Test unterzogen, um sicherzustellen, dass nur Boards, die den höchsten Standards entsprechen, unsere Kunden erreichen.

Qualität und Standard
Unsere neu ausgelieferten 2-Schicht-PCBs verfügen über das Gerber RS-274-X-Artwork-Format, das für eine nahtlose Integration in Ihre vorhandenen Arbeitsabläufe die Kompatibilität mit industriestandardgestützter Designsoftware gewährleistet.Dieses PCB entspricht den IPC-Klasse-2-StandardsMit der globalen Verfügbarkeit stellen wir sicher, dass Kunden auf der ganzen Welt Zugang zu dieser fortschrittlichen Technologie haben.Dies macht es zu einer vielseitigen Wahl für Ingenieure und Designer, die in ihren elektronischen Projekten nach leistungsstarken Lösungen suchen..

Anwendungen von PCB

Unsere 2-Schicht-PCB ist für eine Vielzahl von Anwendungen geeignet, darunter:

- Breitbandantennen für kommerzielle Fluggesellschaften: Hochleistungsantennen erfordern zuverlässige PCBs, die die Signalintegrität über große Entfernungen aufrechterhalten können.


- Mikrostrip- und Stripline-Schaltkreise: Ideal für HF- und Mikrowellenanwendungen, bei denen Präzision von größter Bedeutung ist.


- Anwendungen mit Millimeterwellen: Mit fortschreitender Technologie werden Millimeterwellen-Schaltkreise immer häufiger und erfordern PCBs, die hohe Frequenzen mit minimalem Verlust bewältigen können.


- Radarsysteme: Zuverlässige PCBs sind für die Leistung von Radarsystemen von entscheidender Bedeutung, die sowohl in zivilen als auch in militärischen Anwendungen eingesetzt werden.


- Führungssysteme: Genaue und gleichbleibende Leistung ist für Führungssysteme in verschiedenen technologischen Bereichen unerlässlich.


- Digitale Funkantennen von Punkt zu Punkt:** Die hohe Frequenzleistung sorgt für eine klare Kommunikation in digitalen Funksystemen.

Schlussfolgerung

Die Einführung unserer neu ausgelieferten 2-Schicht-PCB, die aus RT/Duroid 5880 hergestellt wurde, markiert einen bedeutenden Fortschritt in den Fähigkeiten von Leiterplatten.Mit seinen überlegenen elektrischen EigenschaftenDiese PCB ist so konzipiert, dass sie den hohen Anforderungen moderner elektronischer Anwendungen gerecht wird.

Indem Sie in unsere leistungsstarken Leiterplatten investieren, stellen Sie sicher, dass Ihre Projekte von modernster Technologie und Zuverlässigkeit profitieren.Unsere PCBs sind bereit, außergewöhnliche Leistungen in den schwierigsten Umgebungen zu liefern..
