Wir präsentieren unsere hochleistungsfähigen 2-Schicht-PCBs, sorgfältig für Zuverlässigkeit und Effizienz in verschiedenen Anwendungen konzipiert.Dieses PCB bietet eine optimale Kombination von LeistungMit einem Fokus auf fortschrittliche Technologie ist dieses Produkt ideal für Basisstation-Leistungsverstärker und kleine Zelltransceiver geeignet.
Materialqualität: Rogers RO4360G2
Der Kern unserer Leiterplatte ist Rogers RO4360G2, ein verlustartiges, glasverstärktes, mit Kohlenwasserstoff-Keramik gefülltes thermoset Laminat.Dieses Material ist so konzipiert, dass es eine außergewöhnliche Leistung bietet und gleichzeitig ähnlich wie herkömmliche FR-4-Materialien verarbeitet werden kannDie wichtigsten Merkmale derRO4360G2 umfasst:
- Dielektrische Konstante: 6,15 ± 0,15 bei 10 GHz, so daß ein minimales Signalverlust gewährleistet ist.
- Dissipationsfaktor: 0,0038 bei 10 GHz, so daß Hochfrequenzanwendungen möglich sind.
- thermische Eigenschaften: hoher Tg (> 280 °C) und thermische Leitfähigkeit von 0,75 W/mK, geeignet für anspruchsvolle thermische Umgebungen.
- Umweltverträglichkeit: Bleifreie Prozessfähigkeit, Förderung umweltfreundlicher Herstellungsverfahren.
| Eigentum |
RO4360G2 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
6.15 ± 0.15 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| 2.5 GHz/23°C |
| Verwüstungsfaktor,tanδ |
0.0038 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Wärmeleitfähigkeit |
0.75 |
|
W/mK |
50°C |
ASTM D-5470 |
| Volumenwiderstand |
4.0 x 1013 |
|
Ohm.cm |
Erhöhtes T |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
9.0 x 1012 |
|
Ohm |
Erhöhtes T |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
784 |
Z |
V/mil |
|
IPC-TM-650 2.5.6.2 |
| Zugfestigkeit |
131 (19) 97 ((14) |
X und Y |
MPa (kpsi) |
40 Stunden 50% RH/23 |
ASTM D638 |
| Flexuralstärke |
213(31) 145(21) |
X und Y |
Mpa (kpsi) |
40 Stunden 50% RH/23 |
IPC-TM-650, 2.4.4 |
| Koeffizient der thermischen Ausdehnung |
13 14 28 |
X Y Z |
ppm/°C |
-50 °C bis 288 °C nach wiederholtem Wärmezyklus |
IPC-TM-650, 2.1.41 |
| Tg |
>280 |
|
°C TMA |
|
IPC-TM-650 2.4.24.3 |
| Td |
407 |
|
°C |
|
ASTM D3850 mit TGA |
| T288 |
> 30 |
Z |
Min. |
30 min / 125°C Vorkochen |
IPC-TM-650 2.2.24.1 |
| Moiseure Absorption |
0.08 |
|
% |
50°C/48 Stunden |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Thermischer Koeffizient von |
-131 @10 GHz |
Z |
ppm/°C |
-50 °C bis 150 °C |
IPC-TM-650, 2.5.5.5 |
| Dichte |
2.16 |
|
gm/cm3 |
NT1 die |
ASTM D792 |
| Stärke der Kupferschalen |
5.2 (0,91) |
|
Plie (N/mm) |
Bedingung B |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 Datei QMTS2. E102765 |
Technische Spezifikation

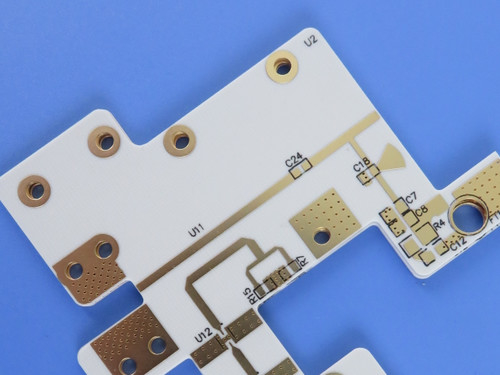

Diese 2-Schicht-PCB verfügt über:
- Abmessungen: 76,32 mm x 67,51 mm, für kompakte Anwendungen optimiert.
- Layer Count: 2 Schichten, Balance zwischen Komplexität und Effizienz.
- Minimaler Spuren-/Flächenspiegel: 4/6 Millimeter, entsprechend den modernen Konstruktionsanforderungen.
- Endplattendicke: 0,3 mm, um ein schlankes Profil zu gewährleisten.
- Kupfergewicht: 1 Unze (1,4 ml) auf den Außenschichten, was eine zuverlässige Leitfähigkeit bietet.
- Oberflächenveredelung: Elektroless Nickel Immersion Gold (ENIG), die Schweißfähigkeit und Korrosionsbeständigkeit verbessert.
Qualitätssicherung
Jede Leiterplatte wird vor dem Versand strengen elektrischen Tests unterzogen, um sicherzustellen, dass jede Einheit unseren hohen Qualitätsstandards entspricht und zuverlässig bei der vorgesehenen Anwendung funktioniert.
Vorteile von RO4360G2 PCB
Designflexibilität
Die Designfähigkeiten unserer Leiterplatten ermöglichen es Ingenieuren, kompakte, effiziente Layouts zu erstellen, ohne dabei die Leistung zu beeinträchtigen.zusammen mit einem niedrigen Profil, macht es für eine Vielzahl von Anwendungen geeignet.
Zuverlässig und langlebig
Mit einer robusten Konstruktion, die überplattierte Durchlöcher und eine langlebige Oberfläche umfasst, ist diese Leiterplatte für eine lange Lebensdauer konzipiert.Die Verwendung von RO4360G2-Materialien erhöht die Steifigkeit und thermische Leistung der Platte, so dass es eine ausgezeichnete Wahl für Hochleistungsanwendungen ist.
Kompatibilität der automatisierten Montage
Dieses PCB ist mit automatisierten Montageprozessen kompatibel und reduziert die Herstellungszeit und -kosten.Diese Effizienz ist für Unternehmen von entscheidender Bedeutung, die ihre Produktion optimieren und gleichzeitig eine hohe Qualität beibehalten möchten..
Umweltschonend
Die bleifreie Prozesskompatibilität dieser PCB entspricht den globalen Nachhaltigkeitsbemühungen und macht sie zu einer umweltverträglichen Wahl für Hersteller.
Typische Anwendungen
Diese 2-schichtige PCB ist für eine Vielzahl von Anwendungen geeignet, insbesondere in den Bereichen Telekommunikation und Industrie:
- Leistungsverstärker für Basisstationen: Die Hochfrequenzleistung und Zuverlässigkeit dieser Leiterplatte machen sie ideal für Leistungsverstärker in Basisstationen.
- Kleinstzelltransceiver: Kompaktes Maß und hervorragende thermische Managementfunktionen eignen sich hervorragend für kleine Zelltransceiveranwendungen, die die wachsende Nachfrage nach mobiler Konnektivität unterstützen.
Schlussfolgerung
Diese neu ausgelieferte 2-Schicht-PCB, gebaut mit Rogers RO4360G2, stellt einen bedeutenden Fortschritt in der PCB-Technologie dar.Es zeichnet sich im Wettbewerb zwischen elektronischen Komponenten ausWir sind bestrebt, unseren Kunden die besten Lösungen zu bieten, die auf ihre Bedürfnisse zugeschnitten sind, und stellen sicher, dass unsere Produkte nicht nur die Erwartungen erfüllen, sondern auch übertreffen.Bitte wenden Sie sich an uns. Wir sind hier, um Ihnen bei Ihrem nächsten Projekt zu helfen.!
